12 kVA częstotliwość mocy Sprzęt do badań napięcia do badań elektrycznych

Sprzęt do badań napięcia częstotliwości mocy

1Główne cechy
Seria transformatorów testowych wysokiego napięcia CQSB ma charakterystykę małych rozmiarów, lekkiej wagi i dużej wszechstronności.Oprócz urządzeń szeroko stosowanych w różnych dużych i małych komorach badawczych wysokiego napięcia (stacjach)Konsola badawcza razem tworzą częstotliwość mocy wytrzymać napięcie kompletne urządzenie badawcze.

2Zakres stosowania
Wykonanie badań napięcia prądu przemiennego dla urządzeń obsługujących system zasilania, badań wydajności izolacji dla narzędzi izolacyjnych oraz spełnienie wymogów badania napięcia prądu częstotliwości 60 kV.Ten zestaw sprzętu jest głównie stosowany do 10kV przełączników wytrzymać test napięcia, wyładowanie przepaści wyładowania napięcia, i zamrażarka błyskawicy AC testowanie napięcia odniesienia I wiejskiej sieci dystrybucyjnej przetwornik testowania, itp.

3. Warunki stosowania
1) Wysokość: ≤ 1000 m
2) Temperatura otoczenia: -20°C+50°C
3) Względna wilgotność powietrza: ≤ 80%, bez kondensacji
4) Odporność na trzęsienia ziemi: ≤ 8
5) Poziomowe przyspieszenie poziome 3,0 m/s2, poziomowe przyspieszenie pionowe 1,5 m/s2
6) kształt fali napięcia zasilania jest rzeczywistą falą sinusową, a stopa zniekształcenia formy fali jest mniejsza niż 3%
7) Ustawić niezawodny punkt uziemienia, opór uziemienia < 0,5Ω
8) Miejsce instalacji: wewnątrz i na zewnątrz

4. przestrzegać norm technicznych
GB 50150-2016 Standardy badań instalacji urządzeń elektrycznych
Q/CSG1205019-2018 Przepisy dotyczące akceptacji przekazywania urządzeń energetycznych
Część GB 26861-2011 Zasady pracy w zakresie bezpieczeństwa energii elektrycznej dla laboratorium wysokiego napięcia
DL 5009.3-2013 Zasady bezpieczeństwa pracy przy budowie elektrowni elektroenergetycznych Część 3: Podstawa
JB/T9641 próbny transformator
Reaktor GB10229
GB1094.1 GB1094.5 Transformator mocy
GB/T.311.1 Izolacja i koordynacja urządzeń wysokonapięciowych do przesyłu i przekształcania energii
GB/T16927.1 Technologia badań wysokiego napięcia Część I Ogólne wymagania badania
GB/T16927.2 Technologia badania wysokiego napięcia Część 2 System pomiarowy
GB7328 Pomiar poziomu hałasu transformatorów i reaktorów
GB/T509 Przewodnik badawczy transformatora mocy
GB4208 poziom ochrony obudowy
GB/T191 Graficzna oznaka opakowania, przechowywania i transportu
DL/T 848.2 Ogólne warunki techniczne dla urządzeń badawczych wysokiego napięcia Część 2: Sprzęt badawczy wysokiego napięcia częstotliwości mocy
GB5273 Zestawy końcowe dla transformatorów, urządzeń elektrycznych wysokonapięciowych i buchów
GB/T11920 Ogólne warunki techniczne dla centralnych urządzeń sterujących częściami elektrycznymi elektrowni
Technologia badania wysokiego napięcia IEC60-1
DL/T 846.1 Ogólne wymagania techniczne dotyczące urządzeń badawczych wysokiego napięcia Część 1: Układ pomiarowy rozdzielacza wysokiego napięcia

5. Skład kompletnego zestawu sprzętu

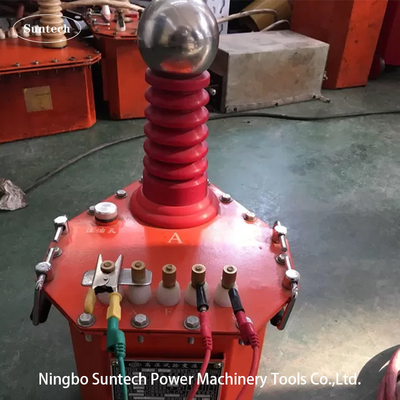

1) Nadmuchany transformator badawczy prądu przemiennego CQSB ((J) -12kVA/60kV/0,2kV 1 zestaw
2) 1 konsola (włącznie z regulatorem napięcia) TC-12kVA/0,22kV
3) Obronny rezystor ograniczający prąd BHR- 0.2A/0.6kΩ 1 pc

6Ogólne parametry techniczne
1) Moc nominalna: 12 kVA;
2) Zasilanie robocze: 220 V;
3) częstotliwość pracy: 50 Hz;
4) Nominalne napięcie wyjściowe: 60 kV (AC);
5) Prąd wyjściowy znamionowy: 0,2A
6) Poziom izolacji: utrzymywać przez 10 minut w stanie bezobciążeniu 1,1 razy większym niż napięcie znamionowe, wszystkie części są w normie;
7) Forma fali: fala sinus
8) Zniekształcenie formy fali: < 3%
9) Czas pracy: 5min ciągłej pracy przy mocy znamionowej;
10) Wzrost temperatury: wzrost temperatury każdego elementu w znamionowych warunkach pracy wynosi ≤ 65K;
11) Stabilność wysokiego napięcia, małe fluktuacje losowe, ≤ 1% przy zmianach napięcia zasilania ±10%
12) Transformator testowy i konsola są oddzielnymi strukturami
13) żywotność urządzenia: ponad 10 lat;
