Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | CHX-810KVA/54KV,135KV |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 25 ~ 45 dni roboczych |
Zasady płatności: | T/T |
Możliwość Supply: | 10 jednostek/2 miesiące |
Zasada testu: | Obwód rezonansowy o zmiennej częstotliwości | Obiekt testowy: | Przetwarzanie prądu AC Wystarczy testować napięcie poniżej 52KV, 132KV |
---|---|---|---|
Maksymalna pojemność: | 810 kVA | Maks. Napięcie: | 54KV, 135KV |
Cecha konstrukcyjna: | Typ przenośny, lżejszy, jednoczęściowy, specjalny do instalacji i testowania na miejscu | Część: | Źródło zasilania V/F, transformator wzbudzenia, lżejszy modułowy reaktor testowy i dzielnik napięcia |
Częstotliwość testowa: | 30-300 Hz | Cykl pracy: | 60 miętówek |
Dokładność testu: | Nie mniej niż 1,5% | Przebieg wyjściowy: | Dobra fala sinus |
Długość kablu testowego: | 5 km kabli 35KV, 1 km klasy 132KV | Norma testowa: | IEC 60060-1:2010;IEC 62271-203:2011 dla GIS, IEC 60840:2011 dla kabla XLPE; |
High Light: | Przenośny tester wysokiego napięcia,Zestaw badawczy wysokiego napięcia 810KVA,Sprzęt do testowania kabli HV o napięciu 132 KV |

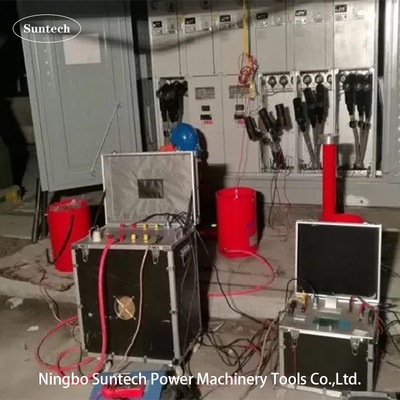

Przenośny rezonansowy zwrotnik zmiennej częstotliwości, do testowania kabli 35KV i 132KV
I. Stosowanie produktu:
Niniejszy zestaw badawczy modelu CHX-810KVA/54KV, 135KV przeznaczony jest do kabli XLPE klasy 35KV i 110KVklimatyzacja na miejscuwytrzymać próbę napięcia za pomocą technologii obwodu rezonansowego o zmiennej częstotliwości; najwyższe napięcie badawcze nie przekracza 54 KV lub 135 KV; częstotliwość badań: 30-300 Hz; cykl pracy nie przekracza 60 minut.może pomóc klientom w wykonywaniu próby zapobiegawczej lub przelewu na przepływie prądu przemiennego w przypadku kabli XLPE o napięciu 35 KV w promieniu 5 km i 132 KV w promieniu 1 km..
Zakres badań zestawu jest następujący:
1. 5 km kabla 35 kV/300 mm2, badana pojemność ≤ 0,97 uF, częstotliwość badawcza 30-300 Hz, napięcie badawcze 52 kV, czas badania 60 min.
2, 1kmPrzewód o napięciu 132 kV/630 mm2, badana pojemność ≤ 0,201 uF, częstotliwość badania 30-300 Hz, napięcie testowe 128 kV, czas badania 60 min.
II. Ogólne dane techniczne
III. Główne składniki:
NT1 | Nazwa składników | Rodzaj i specyfikacja | Co to jest? | Każda waga | Każdy wymiar |
1 | Moc zmiennej częstotliwości | FKVF-30kW/380V | 1 sztukę | 35 kg | 480*480*520 mm |
2 | Transformator pobudzenia | CQSB(J)-30kVA/2,5KV,5KV | 1 sztukę | 130 kg | 550*550*580 mm |
3 | Reaktor testowy rezonansowy HV | CHX ((kf) - 81kVA/27kV/34H | 10 sztuk | 75 kg | D480*H520 mm |
4 | Podział pojemnościowy | TRF-150kV/2000pF | 1 set | 30 kg | D200*H1250 mm |
5 | Specjalne akcesoria do badań | 1 set |
IV. Zasada badania:
VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))
V. Główny panel oprogramowania pomiarowo- sterowania:
Uwaga: Jest to panel oprogramowania przed rozpoczęciem badania ustawienia parametrów
VI.Akcesoria
VII. Inny opcjonalny model
1. Do badań GIS na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa |
Zastosowanie (Od 45 Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135 KVA | Do 72,5 KV i poniżej GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135 KVA | Do 72,5 KV i poniżej GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216 KVA | W przypadku GIS o napięciu 123 KV i poniżej |
CHX-270KVA/270KV | 27KV*10 | 1A | 270 KVA | W przypadku 145 KV i poniżej GIS |
CHX-275KVA/275KV | 275 kV | 2A | 275 KVA | W przypadku GIS o napięciu 170 KV i poniżej |
Specjalne wymagania mogą zostać złożone na zamówienie |
2. W przypadku badań kabli XLPE o napięciu 45 KV na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa | Maksymalne zastosowanie |
CHX-108/54 | 54KV | 2A | 108 KVA | Kabel 45 kV≤1km |
CHX-216/54 | 54KV | 4A | 216 KVA | Kabel 45 kV≤2km |
CHX-324/54 | 54KV | 6A | 324 KVA | Kabel 45 kV≤3km |
CHX-432/54 | 54KV | 8A | 432 KVA | Kabel 45 kV≤4km |
CHX-540/54 | 54KV | 10A | 540 KVA | Kabel 45 kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080 KVA | Kabel 45 kV≤10km |
Specjalne wymagania mogą zostać złożone na zamówienie |
3. W przypadku badań kabli XLPE o napięciu 66 KV na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa | Maksymalne zastosowanie |
CHX-160/80 | 80KV | 2A | 160 KVA | Kabel 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320 KVA | Kabel 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640 KVA | Kabel 66 kV≤2km |
CHX-960/80 | 80KV | 12A | 960 KVA | Kabel 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280 KVA | Kabel 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600 KVA | Kabel 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Kabel 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Kabel 66kV≤20km |
Specjalne wymagania mogą zostać złożone na zamówienie |
VIII. Standardowa tabela badań izolacyjnych na miejscu z IEC 60840:2011 dla kabla XLPE
