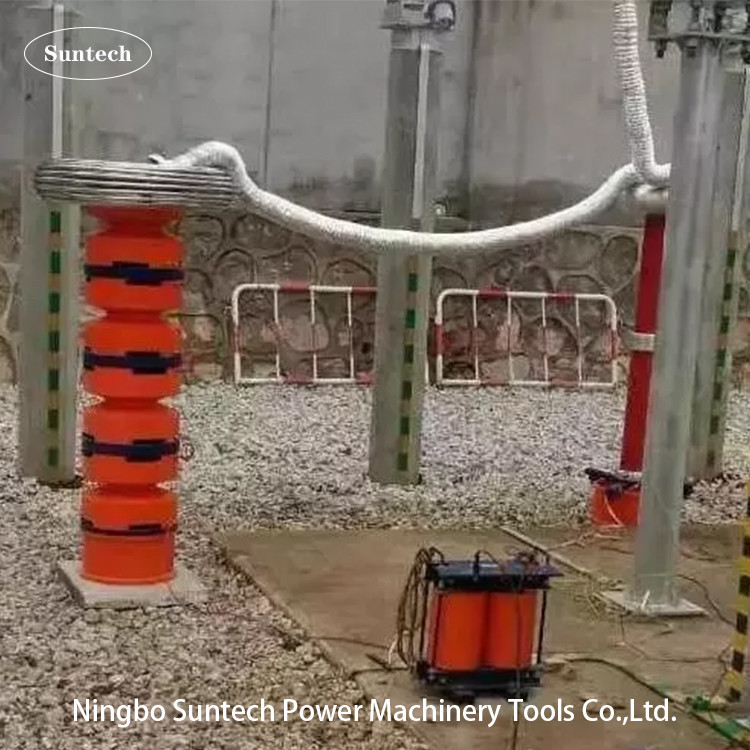

Przenośny zestaw badań napięcia rezonansowego o zmiennej częstotliwości, do badań GIS 132KV
I. Zastosowanie:
Niniejszy zestaw badawczy CHX-275KVA/275KV jest przeznaczony do zastosowań w zakresie 132KV i poniżej klasy GISklimatyzacja na miejscuwytrzymać próbę napięcia za pomocą technologii obwodu rezonansowego o zmiennej częstotliwości; najwyższe napięcie badawcze nie przekracza 275 KV; częstotliwość badań: 30-300 Hz; cykl pracy nie przekracza 60 minut.
Poprzez modułowy reaktor testowy jest używany równolegle, model zestawu testowegoCHX-275KVA/275KVmożna również przeprowadzić następujący test hipotemiczny AC:
1Nie więcej niż 55KV i 5A dla średniego napięcia kabla XLPE, o napięciu 45KV i poniżej klasy.
2. No więcej niż 110 KV i 2 A dla kabli XLPE średniego napięcia, o napięciu 66 KV i niższym.
3. No więcej niż 275KV i 1A dla GIS średniego napięcia, w zakresie od 132KV do 170KV i poniżej klasy.
4Nie więcej niż 55KV i 5A dla silnika lub generatora w zakresie 45~55Hz
5Przesłanie średniego napięcia i transformator mocy,Władza 132KV i poniżej klasy.
Do tej pory te przenośne zestawy testowe mogły tworzyć wieleinny model seryjnyw zależności od różnych średnich napięć wytrzymają zastosowania testowe poprzez reaktory testowe w serii lub w połączeniu równoległym oraz liczbę konfiguracji w każdym zestawie,Podobny model może zobaczyć inny typowy model w następującej klauzuli.
2Główne składniki:
| NT1 |
Nazwa składników |
Rodzaj i specyfikacja |
Co to jest? |
Każda waga |
Każdy wymiar |
| 1 |
Moc zmiennej częstotliwości |
FKVF-20kW/380V |
1 sztukę |
20 kg |
440*360*360 mm |
| 2 |
Transformator pobudzenia |
CQSB(J)-15kVA/15KV,3KV |
1 sztukę |
50 kg |
520*350*550mm |
| 3 |
Reaktor testowy rezonansowy HV |
CHX ((kf) - 55kVA/55kV |
5 sztuk |
60 kg |
D480*H520 mm |
| 4 |
Podział pojemnościowy |
TRF-300kV/1000pF |
1 set |
35 kg |
D170*H1850 mm |
| 5 |
Specjalne akcesoria do badań |
|
1 set |
|
|
Uwaga:1Kondensator obciążenia może być opcjonalny podczas testowania silnika mocy, generatora i transformatora mocy w zakresie 45-65 Hz.
2.Reaktor testowy może być produkowany do 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV dla każdego elementu zgodnie z różnym zakresem obiektu testowanego lub wymaganiami klienta.
III. Zasada badania:
VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))
V.Skimatyczny schemat okablowania testowego (na przykład):
V. Ogólne dane techniczne:
- Tryb badania układu: rezonans seryjny o zmiennej częstotliwości
- Model systemu: FKTF-275KVA/275KV
- Zasilanie wejściowe: 380±10% ((trójfazowe),50Hz/60Hz
- Parametry indukcji znamionowej: 55KVA/55KV/1A/200H/każde
- Liczba reaktorów badawczych HV: 5 sztuk
- Pojemność wyjściowa: 275 kVA
- Wypływ znamionowy napięcie: 275KV
- Maksymalne napięcie badawcze: nie więcej niż 275 KV
- Prąd wyjściowy znamionowy: 1A /jednorazowo lub w serii;5A równolegle
- Zakres częstotliwości: 30 Hz-300 Hz
- Wynik Wzorzec fali napięcia rezonansowego: fala sinus
- THD formy fali wyjściowej: ≤ 1%
- Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
- Cykl pracy: 60 min w warunkach pracy poniżej bieżącego znamionowego;
- Współczynnik jakości samego zestawu badawczego: Q≥30(w F=30HZ);
- Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
- Poziom hałasu: nie więcej niż 70B
- Struktura reaktora: typ suchy, typ cylindru z rurki epoksydowej;
VI. Główny panel oprogramowania pomiarowo- sterowania:
Uwaga: Jest to panel oprogramowania przed rozpoczęciem badania ustawienia parametrów
VII.Lista opakowań do drewnianych walizek
| Sprawa nr. |
Nazwa opakowanego towaru |
Model i specyfikacje. |
Wartość towaru w drewnianej obudowie |
Rozmiar obudowy drewnianej (cm) |
Waga brutto spraw |
Numer sprawy |
Uwaga |
| 6 do 1 |
Źródło mocy VF |
FKVF-20kW |
1 sztukę |
55*47*60 |
45 kg |
1 |
|
| 6-2 |
Transformator pobudzenia |
CQSB ((J) - 15 kVA |
1 sztukę |
67*51*87 |
110 kg |
1 |
|
| 6-3 |
Reaktory HV |
CHX ((kf) - 55kVA/55kV |
5 sztuk |
141*98*82 |
619 kg |
1 |
Jedna walizka |
| Pudełko akcesoriów |
Włącznie z kablami badawczymi i instrukcją obsługi |
1 set |
| 6-4 |
Rozdzielacz napięcia |
TRF-300kV-1000pF |
1 sztukę |
178*57*51 |
80 kg |
1 |
|
| 6-5 |
Pierścień koronowy dla rozdzielcy, reaktora. |
|
1 set |
90*90*94 |
56 kg |
1 |
Jedna walizka |
| Podstawa nośna dzielnika |
|
1 sztukę |
| 6-6 |
Izolacja podstaw podtrzymujących reaktor |
28KV, 165KV każdy |
2 sztuk |
63*63*123 |
52 kg |
1 |
|
| |
|
|
|
Łącznie |
962 kg |
6 drewniana obudowa |
|
VIII.Akcesoria
- Pudełko akcesoriów do przechowywania akcesoriów
- Kable wejściowe źródła zasilania
- Kable wyjściowe źródła zasilania
- Kable wyjściowe transformatorów ekscytujących
- Kable uziemieniowe systemu
- Kable równoległe reaktora
- Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
- Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
- Podstawa podtrzymująca izolację
- pierścień koronowy do badania 275KV
- Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.
IX. Inny opcjonalny model
1. Do badań GIS na miejscu
| Model |
Nomienne napięcie |
Prąd wyjściowy nominalny |
Nominalna moc wyjściowa |
Zastosowanie
(Od 45 Hz)
|
| CHX-135KVA/135KV |
27KV*5 |
1A |
135 KVA |
Do 72,5 KV i poniżej GIS |
| CHX-270KVA/135KV |
27KV*5 |
1A |
135 KVA |
Do 72,5 KV i poniżej GIS |
| CHX-216KVA/216KV |
27KV*8 |
1A |
216 KVA |
W przypadku GIS o napięciu 123 KV i poniżej |
| CHX-270KVA/270KV |
27KV*10 |
1A |
270 KVA |
W przypadku 145 KV i poniżej GIS |
| CHX-275KVA/275KV |
275 kV |
2A |
275 KVA |
W przypadku GIS o napięciu 170 KV i poniżej |
| Specjalne wymagania mogą zostać złożone na zamówienie |
2. W przypadku badań kabli XLPE o napięciu 45 KV na miejscu
| Model |
Nomienne napięcie |
Prąd wyjściowy nominalny |
Nominalna moc wyjściowa |
Maksymalne zastosowanie |
| CHX-108/54 |
54KV |
2A |
108 KVA |
Kabel 45 kV≤1km |
| CHX-216/54 |
54KV |
4A |
216 KVA |
Kabel 45 kV≤2km |
| CHX-324/54 |
54KV |
6A |
324 KVA |
Kabel 45 kV≤3km |
| CHX-432/54 |
54KV |
8A |
432 KVA |
Kabel 45 kV≤4km |
| CHX-540/54 |
54KV |
10A |
540 KVA |
Kabel 45 kV≤5km |
| CHX-1080/54 |
54KV |
20A |
1080 KVA |
Kabel 45 kV≤10km |
| Specjalne wymagania mogą zostać złożone na zamówienie |
3. W przypadku badań kabli XLPE o napięciu 66 KV na miejscu
| Model |
Nomienne napięcie |
Prąd wyjściowy nominalny |
Nominalna moc wyjściowa |
Maksymalne zastosowanie |
| CHX-160/80 |
80KV |
2A |
160 KVA |
Kabel 66kV≤0,5km |
| CHX-320/80 |
80KV |
4A |
320 KVA |
Kabel 66kV≤1km |
| CHX-640/80 |
80KV |
8A |
640 KVA |
Kabel 66 kV≤2km |
| CHX-960/80 |
80KV |
12A |
960 KVA |
Kabel 66kV≤3km |
| CHX-1280/80 |
80KV |
16A |
1280 KVA |
Kabel 66kV≤4km |
| CHX-1600/80 |
80KV |
20A |
1600 KVA |
Kabel 66kV≤5km |
| CHX-3200/80 |
80KV |
40A |
3200KVA |
Kabel 66kV≤10km |
| CHX-9600/80 |
80KV |
120A |
9600KVA |
Kabel 66kV≤20km |
| Specjalne wymagania mogą zostać złożone na zamówienie |
X. Standardowa tabela badań izolacyjnych na miejscu z IEC62271-203:2011 dla GIS
XI. Standardowa tabela badań izolacyjnych na miejscu z IEC 60840:2011 dla kabla XLPE
