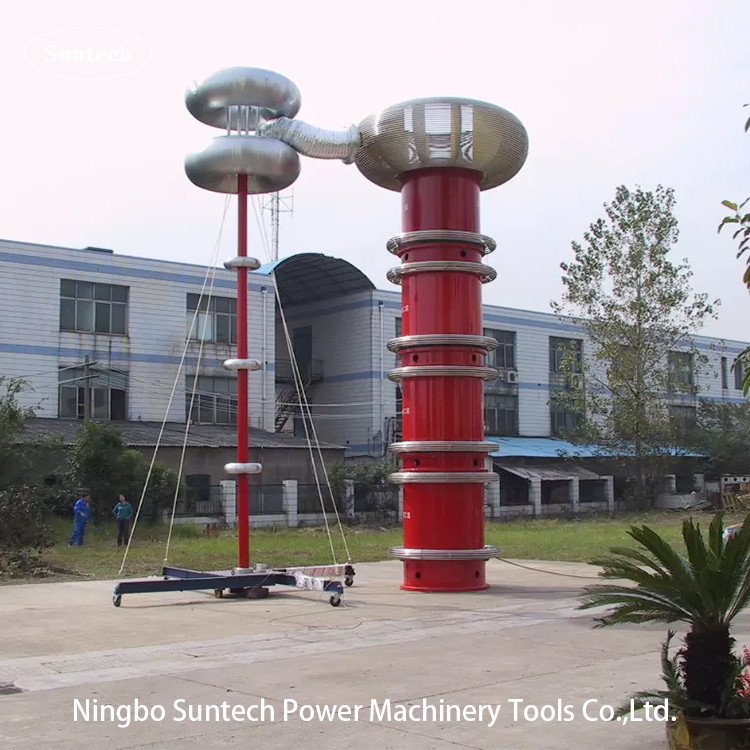

Tabela relacji użytkowania urządzeń podczas badania
| Obiekt badawczy w połączeniu urządzeń |
1500 kVA/300 kV/5A/200H
Trzy sekcje reaktora |
Wybór wyjścia transformatora pobudzenia
|
|
|
Przetwarzanie napięcia AC wytrzymać test napięcia 500kV i poniżej urządzeń podstacji itp., napięcie badawcze wynosi 900kV
|
Pojemność nie przekracza 0,03 μF
|
Użyj trzech reaktorów w serii
|
35 kV |
|
110kV/630mm2 kabel 2km, napięcie testowe 128kV
|
0.376μF
|
Użyj trzech reaktorów równolegle.
|
5 kV |
|
220kV/630mm2 kabel 2km, napięcie badawcze 216kV
|
0.276μF |
Użyj trzech reaktorów równolegle.
|
10 kV |
|
Kompatybilny z transformatorem głównego o napięciu 110 kV w punkcie neutralnym AC wytrzymać próbę napięcia, napięcie badawcze 140 kV
|
0.025μF |
Jednorazowa sekcja z wykorzystaniem reaktora
|
5kV albo 10kV |
|
Kompatybilny z 220 kV transformatorem głównego w punkcie neutralnym AC wytrzymać próbę napięcia, napięcie badawcze 160 kV
|
0.025μF |
Jednorazowa sekcja z wykorzystaniem reaktora
|
5kV albo 10kV |
|
Kompatybilny z poziomem napięcia 110 kV GIS wytrzymać test napięcia, napięcie testowe 270 kV
|
00,03 μF |
Jednorazowa sekcja z wykorzystaniem reaktora
|
10 kV |
|
Kompatybilny z poziomem napięcia 220 kV GIS wytrzymać test napięcia, napięcie testowe 495 kV
|
00,03 μF |
Wykorzystaj dwie linie reaktorów
|
20 kV |
2Główne parametry techniczne urządzeń
Wskaźniki techniczne systemu
Narysowana moc wejściowa robocza: 380 V±10% (trójfazowa); 50 Hz
Poziomowa moc wyjściowa zasilania o zmiennej częstotliwości: 400 kW
Pojemność wyjściowa: 4500 kVA
Nomienne napięcie wyjściowe: 900 kV
Numer fazy wyjściowej: jedna faza
Zakres regulowany częstotliwością: 20 Hz ∼ 400 Hz, gdy częstotliwość jest regulowana w ustawionym zakresie, napięcie jest stałym wyjściem
Rozdzielczość częstotliwości wyjściowej: 0,01 Hz
Niestabilność częstotliwości wyjściowej: ≤ 0,05%
Formularz fali napięcia wyjściowego jest falą sinusową: współczynnik zniekształcenia fali ≤ 1,0%
Czas pracy: 60 min biegu ciągłego pod mocą znamionową
Poziom izolacji: wytrzymać napięcie przez 1 minutę poniżej 1,1 razy napięcia znamionowego
Współczynnik jakości: Q>60 (f=30Hz)
Pojemność zasilania o zmiennej częstotliwości: 400 kW (wzmacniacz liniowy push-pull)
3Główne funkcje systemu:
1) Zasilanie o zmiennej częstotliwości przyjmuje liniowy obwód wzmacniacza mocy, który ma doskonały wyjście fal sinowych i niskie zniekształcenie formy fali
2) Z automatyczną funkcją regulacji stabilizacji napięcia
3) Bezpieczne i niezawodne. W tym urządzeniu zintegrowane są różne zabezpieczenia, w tym: ochrona przed awarią rozładowania, ochrona przed nad napięciem, ochrona przed nadprężeniem, ochrona przed zwarciem wyjściowym,ochrona od uruchomienia, ochrona obwodu wzmacniacza ramienia mostkowego, ochrona krzywej mocy itp.Urządzenie natychmiast blokuje napięcie wyjściowe z badania i odcina zasilacz głównego obwodu, aby zapewnić bezpieczeństwo personelu badającego., badany produkt i system badania
4) Sygnał pomiarowy wysokiego napięcia jest przesyłany przez włókno optyczne w celu całkowitej izolacji obwodów wysokiego i niskiego napięcia
5) Dwa tryby sterowania: automatyczne/ręczne
6) wyświetlacz z ciekłych kryształów o wymiarach 320*240 punktów i wiele obracających się myszy zapewniają przyjazny interfejs człowiek-maszyna, łatwą i szybką obsługę i okablowanie, a naprawdę "po prostu popatrz na to"
7) Wyświetlacz synchronicznego napięcia, prądu i częstotliwości
8) częstotliwość wyjściowa jest ustawialna w zakresie 20-300 Hz
9) Napięcie wyjściowe jest stale regulowane w zakresie 0~350V
10) Z funkcją badania napięcia rezonansowego
11) Dzięki funkcji automatycznego wyszukiwania częstotliwości rezonansowej można ustawić wiele automatycznych pasm częstotliwości zamiatania częstotliwości
4Funkcja wyświetlania systemu:
1) Przy użyciu dużego ekranu może wskazywać: napięcie wyjściowe, prąd wyjściowy, częstotliwość, temperaturę otoczenia, temperaturę powietrza wyjściowego, falę napięcia wyjściowego źródła zasilania o zmiennej częstotliwości,data i godzina, czas odliczania, informacje o awarii itp.;
2) ma funkcję ustawiania parametrów badań, takich jak napięcie badawcze i czas;
5Inne cechy produktu:
1) Sprzęt napełniony olejem w urządzeniu nie powoduje wycieku oleju.
2) Wszystkie metalowe powłoki w urządzeniu są odporne na rdzew i antykorozyjne, a powłoka jest jednolita i piękna.
3) Urządzenie może być przechowywane, montowane i demontowane w pomieszczeniach wewnętrznych i zewnętrznych; funkcja ochrony jest kompletna.urządzenia znajdują się w 1.1 razy napięcie znamionowe, a jeśli w trakcie badania boczne próbki wysokonapięciowe przechodzą na ziemię,nie spowoduje obrażeń ciała, a sprzęt badawczy nie spowoduje szkodliwych obciążeń mechanicznych i termicznychWykonanie elektryczne jest uszkodzone lub uszkodzone.
4) Każda część sprzętu posiada tablicę oznaczającą zgodną z normą krajową, wyrazy i symbole są jasne i trwałe,a tabliczka oznaczająca jest wyraźnie widoczna, gdy urządzenie działa normalnie.
