Małe urządzenia badawcze AC Hipot do badań częstotliwości mocy

Test częstotliwości mocy ultrałagodnej Kompensacyjny reaktor, zestaw badań napięcia przenośnego typu AC

I. Opis produktu

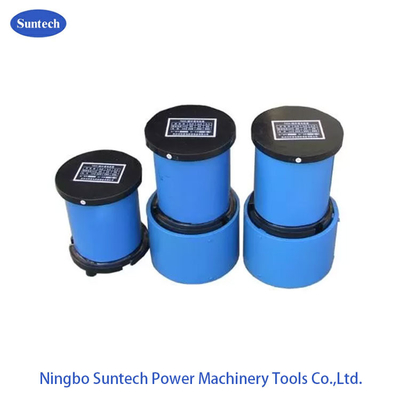

FKDK serii Ultra Light Power Frequency Testing Compensating Reactor jest jedną przenośną jednostką prądu wysokonapięciowego o konstrukcji typu suchego,jest zwykle stosowany w połączeniu z przenośnym zestawem badań AC hipot z częstotliwością zasilania w celu zmniejszenia masy każdego zestawu badańSpecjalnie przeznaczony jest do przekazywania, remontu i profilaktycznych badań w terenie urządzeń elektrycznych o małej i średniej mocy.

ma małe rozmiary, lekką wagę i przenośną konstrukcję,i sprawia, że pojemność wejściowa sterowania dopasowanego regulatoru napięcia AC hipotestu jest ustawiona na samoler poprzez prąd testowy kompensacyjny nie większy niż docelowe napięcie tet..

Zazwyczaj jest połączony z obiektem badawczym w obwodzie równoległym poprzez więcej elementów łączących się w celu uzyskania dużego prądu badawczego.

II. Wnioski:

• Częstotliwość mocy napięcie AC lub DC wytrzymać próbę fabryczną dla rodzajów sprzętu elektrycznego HV, komponentów, materiałów izolacyjnych
• Przekazanie, naprawa i badania profilaktyczne urządzeń średniej i małej mocy elektrycznej.
• Badanie wytrzymałości napięcia przemiennego dla krótkiego kabla
• Władza częstotliwości napięcia wytrzymać źródło izolacji narzędzi i izolacji butów (( rękawiczki)
• Badanie prądu zmiennego dla urządzeń przełącznikowych, transformatorów, silników itp.; szeroko stosowane do badań elektrycznych w różnych fabrykach i instytucjach.

III.Wskaźnik techniczny każdego elementu:

1. napięcie i prąd nominalny

• Trzy terminale wyjściowe: A1X A2X A3X
• Nomierna napięcie (kV): 30 25 20
• Prąd nominalny (mA): 150 250 300

2. częstotliwość znamionowa: 50 Hz

3. sposób pracy: przy 300 mA, ciągła praca przez 10 min;

przy 250 mA, ciągła praca przez 30 min;

przy 150 mA, w ciągłej pracy przez 120 min;

4Warunki eksploatacji: T: -20°C 45°C H: ≤ 85%

5Wymiary: φ220×270

6Waga: 17 kg
