PD Systemy badawcze wolnych transformatorów prądu przemiennego, urządzenia badawcze typu HV o wysokim potencjale

III.Obowiązujące obiekty

• Test wytrzymywania częściowego rozładowania i napięcia przemiennego dla urządzeń i urządzeń elektrycznych WN, takich jak transformator, GIS, cewka wzajemna, przełącznik, tuleja, ogranicznik, kable.
• Wytrzymałość materiałów izolacyjnych na napięcie prądu przemiennego

IV.Właściwości techniczne

• Mała wielkość kompletnej instalacji, która może zagwarantować wielkość w granicach 5 pC (z wyjątkiem specjalnych przypadków)
• Korpus wylany z żywicy epoksydowej, lufa zewnętrzna z izolacją wysokiego napięcia, niekoronową, z włókna szklanego
• Niska impedancja kompletnego sprzętu, kompletne funkcje przepięć i przetężeń, niezawodna ochrona przed łukiem
• Dedykowana forma przetworzona do sortowania tarczy, formowana z aluminium, gładka powierzchnia, lekka, wygodna w montażu
• Urządzenie testujące HV o dużej pojemności wykorzystuje inteligentny system pomiaru i sterowania częstotliwością sieci, aby zapewnić znacznie wyższą inteligencję i
• automatyzacja sterowania i zabezpieczeń.
• Próbkując i wykorzystując komunikację optyczną, dokładnie izoluj pętle sterujące wysokiego i niskiego napięcia.
• Podczas przetwarzania testów dostępna jest samokontrola i wyświetlanie statusu w czasie rzeczywistym.
• Doskonała funkcja zarządzania danymi i raportami.
• Możliwość rejestrowania i rysowania krzywej testowej HV U/T, I/T

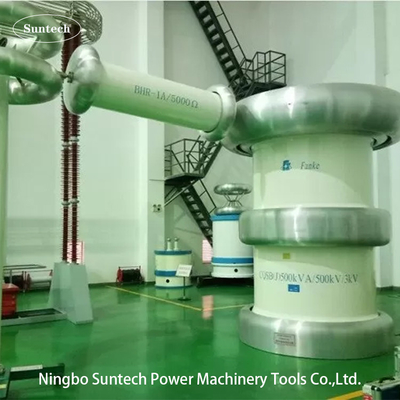

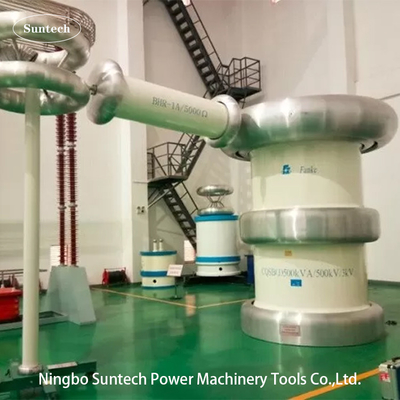

V. Rysunek połączenia testowego (na przykład: model CQSB-500KVA/500KV):

VI.Zalety

1. Test częstotliwości czystej mocy przy 50 Hz lub 60 Hz, zniekształcenie napięcia wyjściowego (THD) jest bardzo małe.
2. Spełniają wymagania dotyczące pomiaru niskich wyładowań niezupełnych
3. Modułowa konstrukcja zapewniająca oszczędność miejsca w hali testowej
4. Niska impedancja, szeroki zakres zastosowań
5. Łatwy w obsłudze dzięki sterowanemu komputerowo systemowi pomiarowemu
6. Kompletny obwód ochronny zapewniający bezpieczeństwo personelu i sprzętu
7. Komponenty elektroniczne wrażliwe na przepięcia i stany przejściowe
8. Szczególnie nadaje się do testów wymagających stabilnego napięcia, nawet jeśli obciążenie zmienia się pod napięciem (testy koronowe, mokre i zanieczyszczenia) lub gdy obciążenie jest indukcyjne (indukcyjne przekładniki napięciowe).

VII.Ogólne dane techniczne:

1. Tryb testu systemu: Systemy testowania napięcia wytrzymywanego prądu przemiennego bez PD z transformatorem cylindrycznym

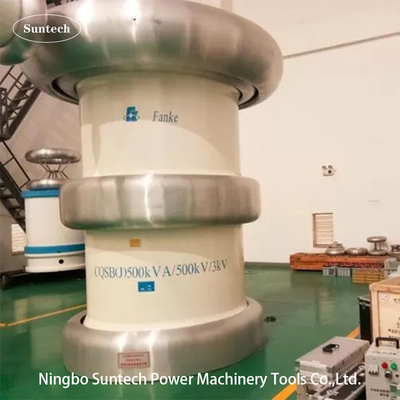

2. Model systemu: CQSB-500KVA/500KV
3. Zasilanie wejściowe: 380±10% (jednofazowe), 50 Hz/60 Hz
4. Znamionowa moc wyjściowa: 500 kVA
5. Znamionowe napięcie wyjściowe: 500KV
6. Maksymalne napięcie testowe: nie więcej niż 500 KV
7. Znamionowy prąd wyjściowy: 1,0A
8. rej.Zakres częstotliwości: 50/60 Hz
9. Kształt fali napięcia wyjściowego: czysta fala sinusoidalna
10. Wzrost temperatury: Mniej niż 65 K poniżej prądu znamionowego, praca 60 minut;
11. Poziom hałasu: nie więcej niż 65 dB
12. Struktura: zanurzona w oleju z zaprojektowanym typem cylindra

VIII.Inne opcjonalne komponenty

1. Filtr przeciwzakłóceniowy zasilacza
2. Potrójny i piąty filtr
3. Reaktor kompensacyjny
4. Elektroniczne szybkie urządzenie zabezpieczające przed przepięciem
5. Standardowy kondensator SF6·
6. Detektor wyładowań niezupełnych

IX.Inny typowy model

1. Typ pojedynczego transformatora:

2. Typ transformatorów cylindrycznych z możliwością układania w stosy:
