Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | FKTF-108kVA/27kV;100kV |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 25-30 dni roboczych |
Zasady płatności: | T/T |
Możliwość Supply: | 10 jednostek/1 miesiąc |
Zasada testu: | Obwód rezonansowy o zmiennej częstotliwości | Pojemność znamionowa: | 108 kVA |
---|---|---|---|
Cecha konstrukcyjna: | typ przenośny | Częstotliwość testowa: | 30-300 Hz |
Cykl pracy: | 15 minut | Norma testowa: | IEC 60060-1:2010;IEC 62271-203:2011 dla GIS, IEC 60840:2011 dla kabla XLPE; |
Napęd nominalny: | 27 kV; 100 kV | ||
High Light: | System badań rezonansowych serii 100 kV,Przenośny system badań rezonansowych wysokiego napięcia |

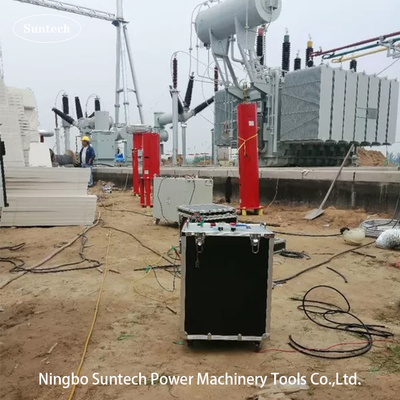

Urządzenie do badań rezonansowych seryjnych
1Przedmiot.
1.10kV/300mm2 kabel, pojemność o długości jednostkowej 0,37 uF/km, długość kabla 1,4 km, badany pojemność kabla 0,153 uF, częstotliwość badania 30-300Hz, napięcie badawcze 52kV, czas napięcia 60min;
2. 35 kV częstotliwość zasilania transformatora mocy AC wytrzymać próbę napięcia, pojemność ≤ 0,02 uF, częstotliwość badania 45 ∼ 65 Hz, napięcie badawcze nieprzekraczające 68 kV, czas badania 1 min;
3. AC wytrzymać próbę napięcia dla przełączników i transformatorów o poziomie napięcia 35 kV i poniżej, częstotliwość badania wynosi 30-300 Hz, napięcie badawcze nie przekracza 100 kV, a czas badania wynosi 1 minutę;
2Warunki środowiskowe stosowania urządzenia
1Temperatura otoczenia: -5°C-45°C;
2. wilgotność względna: ≤ 90%, bez kondensacji;
3Wysokość: ≤ 1000 m.
3Główne parametry techniczne i funkcje systemu
1Pojemność nominalna: 108 kVA;
2. napięcie nominalne: 27kV; 100kV;
3. Prąd nominalny: 4A; 1A;
4. Zasilanie: jednofazowe 220V±10%;
5. częstotliwość pracy: 30-300 Hz;
6Rozstrzygnięcie częstotliwości: 0,1 Hz; niestabilność częstotliwości: ≤ 0,1%;
7Czas pracy: dozwolone jest 15min ciągłe działanie przy mocy znamionowej;
8.Wzrost temperatury: po 15 minutach ciągłej pracy przy mocy znamionowej, wzrost temperatury każdej części urządzenia wynosi ≤ 65K;
9. kształt fali wyjściowej: fala sinusowa, współczynnik zniekształcenia formy fali < 1%;
10- współczynnik jakości: sam urządzenie Q≥30 (gdy f=45Hz);
11Ochrona: z ochroną przed prądem, nad napięciem i przebłyskiem (patrz sekcja zasilania konwersji częstotliwości w celu uzyskania korzyści);
12Dokładność pomiaru systemu: wartość rzeczywista 1.5.
Wykaz urządzeń konfiguracyjnych
Numer | Nazwa urządzenia | Modele i specyfikacje | jednostka | Ilość |
|
Moc częstotliwości | FKVF-6kW/220V | stacja | 1 |
|
Transformator pobudzenia | CQSB(J)-6kVA/1,5×4kV/0,225kV | stacja | 1 |
|
Reaktor suchy | CHX ((Jf) - 27kVA/27kV | Sekcja | 4 |
|
Podział napięcia kondensatora | TRF-100kV/150pF | stacja | 1 |
|
Kondensator kompensacyjny | BWF-100kV/14.5nf | stacja | 1 |
|
Wsparcie izolacyjne | zestaw | 1 | |
|
Pierścień wyrównujący | zestaw | 1 | |
|
Przesłanie | zestaw | 1 |
