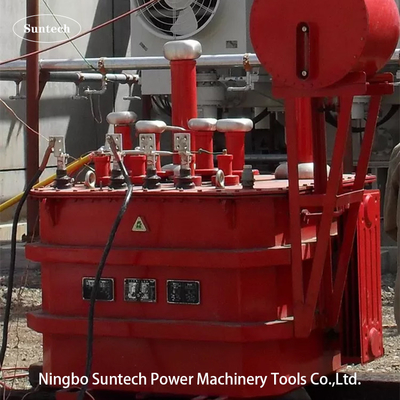

System badań rezonansowych w serii regulacji typu indukcji 2100 kVA

Urządzenie do badania rezonansu seryjnego typu indukcji regulacyjnej

1Przedmiot.
W przypadku elektrowni wodnej Suwa o mocy 300 MW napięcie maksymalne wynosi 18 kV, pojemność ziemna nie przekracza 2,58 μF, próba napięcia AC, napięcie testowe wynosi 50 kV,i czas napięcia wytrzymającego wynosi 5 min.

2Pojemność systemu
W przypadku elektrowni wodnej Suwa o mocy 300 MW napięcie maksymalne wynosi 18 kV, pojemność ziemna nie przekracza 2,58 μF, próba napięcia AC, napięcie testowe wynosi 50 kV,i czas napięcia wytrzymającego wynosi 5 min. wtedy:
Podczas badania bieg boczny wysokiego napięcia wynosi I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; prąd nominalny układu jest ustawiony na 42A, a napięcie nominalne na 50kV, pozostawiając pewien margines.
ogólna konstrukcja specyfikacji wynosi 2100kVA/50kV, z czego regulowany reaktor wynosi 800kVA/50kV (16A); jeden stały reaktor, z dwoma parametrami 650kVA/50kV/13H;może spełniać wymagania dotyczące napięcia wytrzymałościowego 0?? 2Produkt testowy o temperaturze 0,58 μF.
Podsumowując: 2100kVA/50kV może spełniać wymagania napięcia wytrzymałościowego 2,54μF produktu testowego

3Główne parametry techniczne i funkcje systemu
1. Moc nominalna: 2100 kVA;
2. napięcie nominalne: 50 kV;
3prąd nominalny: 42A;
4. częstotliwość pracy: częstotliwość zasilania 50 Hz;
5Poziom zniekształcenia fali napięcia wyjściowego: ≤ 1%;
6Dopuszczalny czas ciągłej pracy: 5 min pod obciążeniem znamionowym, 1,1 razy nad napięcie przez 1 minutę;
7. Wzrost temperatury po ciągłym działaniu przez 5 minut pod obciążeniem znamionowym wynosi ≤ 65K;
8- współczynnik jakości samego urządzenia: Q≥30;
9Dokładność pomiaru wysokiego ciśnienia: wartość skuteczna 1.5;
10. Moc wejściowa: trójfazowe napięcie 380 V, częstotliwość 50 Hz;
11. Produkt badawczy posiada funkcje ochrony przed prądem nadprężnym, nadprężeniem i prądem nadprężnym;
12Temperatura otoczenia: -250°C-450°C, wilgotność względna: ≤ 90%RH, wysokość ≤3200 metrów.

4Wprowadzenie do zasady rezonancji szeregowej
System badań rezonansowych seryjnych jest urządzeniem stosowanym do wykonywania badań napięcia prądu przemiennego na różnych produktach badawczych o pojemności pojemnej.Charakteryzuje się znacznym zmniejszeniem pojemności mocy wejściowej wymaganej do badania, zmniejszając objętość i masę sprzętu badawczego, co ułatwia przeprowadzenie badania terenowego;i znacznie zmniejszając koszty pracy i materiałów sprzętu testowego i danych wejściowych wymaganych do badania.
Fanke zajmuje się rozwojem i produkcją urządzeń do badań wysokiego napięcia od ponad 20 lat, a system rezonansowy jest flagowym produktem Fanke.setki systemów rezonansów produkowanych przez Fanke zostały z powodzeniem wykorzystane w różnych dziedzinach systemów energetycznych w kraju i za granicą.
System serii rezonansowej jest podzielony na rezonans indukcyjnego i modulacji częstotliwości.Typ dostosowanego indukcji sprawia, że obwód testowy rezonuje poprzez regulację indukcji, podczas gdy typ modulacji częstotliwości powoduje, że obwód badawczy rezonuje poprzez regulację częstotliwości badania. Wynik jest jednak taki sam, tzn. wielkoskalowy wyjście wymagane przez badany produkt można uzyskać poprzez wprowadzenie zasilania o małej pojemności.Podstawowy schemat rezonansu przedstawiono na rysunku
