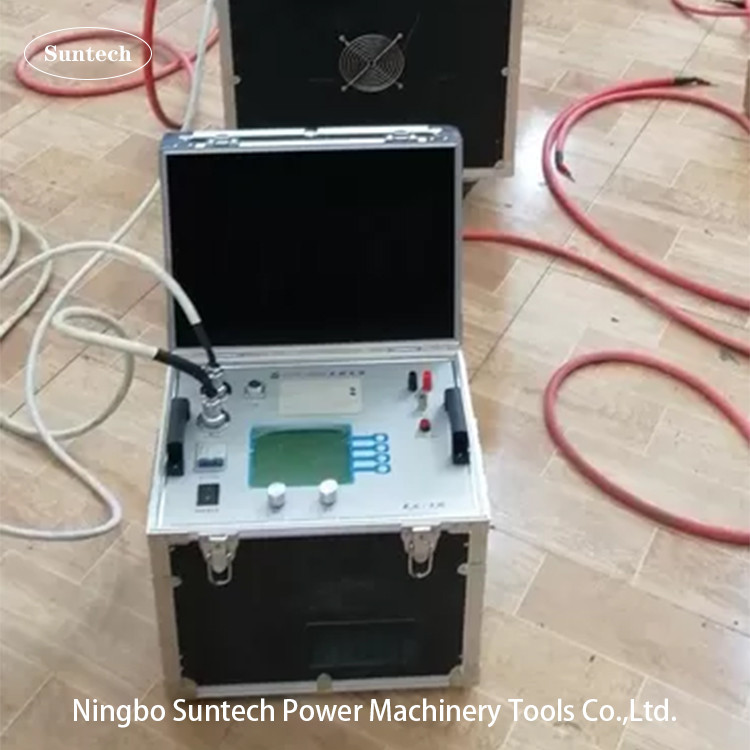

System testowania rezonansowego serii 380V 400kVA Ochrona przed prądem

Urządzenie do badań rezonansowych seryjnych

1Przedmiot.
1. Kabel 10kV/300mm2 3km AC wytrzyma próbę napięcia, pojemność ≤1,1265uF, częstotliwość badania 30-300Hz, napięcie badawcze 22kV, czas badania 15 min.
2. Przetwarzanie prądu przemiennego wytrzymało próbę napięcia transformatora głównego 10kV/2500kVA, pojemność ≤0,01uF, częstotliwość badań 45-65Hz, napięcie badawcze nieprzekraczające 28kV, czas badania 1min.
3. AC wytrzymać próbę napięcia przełącznika 10kV, prętówki i innych urządzeń podstacji, częstotliwość badania wynosi 30-300Hz, napięcie badawcze nie przekracza 42kV, a czas badania wynosi 1min.
4. 35kV/300mm2 kabel 2km AC wytrzymać próbę napięcia, pojemność ≤ 0,361uF, częstotliwość badania 30-300Hz, napięcie badawcze 52kV, czas badania 60min.
5. Przetwarzanie prądu zmiennego wytrzymać próbę napięcia 35kV/6300kVA transformatora głównego, pojemność ≤ 0,01 uF, częstotliwość badania 45-65Hz, napięcie testowe 68kV, czas badania 1min.
6. AC wytrzymać próbę napięcia 35kV urządzeń przełącznikowych, wyłączników i innych urządzeń podstacji, częstotliwość badań wynosi 30-300Hz, napięcie badawcze nie przekracza 95kV, a czas badania wynosi 1min.

7.220 kV wyłącznik prądu prądu przemiennego wytrzymać próbę napięcia, częstotliwość badań 30-300 Hz, napięcie badawcze 368 kV, czas badania 1 min.

2Główne parametry techniczne i funkcje systemu
1Pojemność nominalna: 400 kVA;
2. napięcie nominalne: 27kV; 50kV; 400kV;
3. Prąd nominalny: 2A;
4Pozwolenie na ciągły czas pracy: 60 min w warunkach prądu nominalnego;
5- współczynnik jakości samego urządzenia: Q≥30 (gdy f=45Hz);
6Dokładność pomiaru systemu: wartość rzeczywista 1.0;
7. Moc wejściowa: 50Hz; trójfazowa 380V
8częstotliwość pracy zasilania o zmiennej częstotliwości: 40-300 Hz;
9Rozdzielczość częstotliwości: 0,1 Hz;
10Niestabilność częstotliwości: ≤ 0,1%;
11. posiada ochronę przed prądem, napięciem i przebłyskiem dla badanego produktu;
12. Temperatura otoczenia: -150°C -40°C, wilgotność względna: ≤90%RH, wysokość ≤2000 metrów.

3. Wybór i określenie parametrów systemu
Jednosekcyjny reaktor 54kVA/27kV/2A/50H, w sumie cztery sekcje weryfikacji:
1) W przypadku kabla 10kV/300mm2/3km pojemność wynosi 1,1265μF, napięcie badawcze wynosi 22KV, a cztery reaktory są używane równolegle.
Częstotliwość badania: f=1/2π√LC=42,41Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×42.41×1,1265×22×10-3=6,6A
2) 10kV/2500kVA transformator główny AC wytrzymać próbę napięcia, pojemność nie przekracza 0,01μF, napięcie badawcze wynosi 28kV, reaktor jest podłączony w serii z dwoma sekcjami,indukcyjność 113H, wtedy:
Częstotliwość badania: f=1/2π√LC=149,72Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×149.72×0,01×28×10-3=0,26A

3) AC wytrzymać próbę napięcia przełącznika 10kV, prętu bieżącego i innego sprzętu podstacji, częstotliwość badań wynosi 30-300Hz, pojemność nie przekracza 0,015μF, napięcie badawcze nie przekracza 42kV,Reaktor przyjmuje dwa połączenia seryjne, indukcyjność 113H, wtedy:
Częstotliwość badania: f=1/2π√LC=122,25 Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) W przypadku kabla 35kV/300mm2/2km pojemność wynosi 0,361μF, napięcie badawcze wynosi 52KV, a dwa reaktory są używane w serii i dwa równoległe.Więc...:
Częstotliwość badania: f=1/2π√LC=35.24Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35kV/6300kVA transformator główny AC wytrzyma próby napięcia, pojemność nie przekracza 0,01μF, napięcie badawcze wynosi 68kV,Reaktor jest połączony szeregowo z czterema sekcjami, a induktancja wynosi 240H., wtedy:
Częstotliwość badania: f=1/2π√LC=83,88Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35kV przełącznik, wyłącznik, itp. AC wytrzymać test napięcia, napięcie badawcze jest 95kV, reaktor jest podłączony w serii z czterema sekcjami i indukcyjność jest 240H, a następnie:
Częstotliwość badania: f=1/2π√LC=83,88Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC wytrzymać próbę napięcia przełączników 220kV, wyłączników itp., pojemność nie przekracza 5000pF, napięcie badawcze wynosi 368kV, reaktor jest 50kVA/50kV/100H osiem serii w serii,indukcyjność wynosi 960H, wtedy:
Częstotliwość badania: f=1/2π√LC=72,64Hz
Prąd badawczy: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
