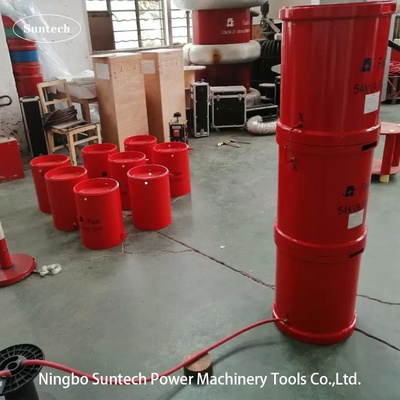

Typ modulacji częstotliwości Rezonansowy Układ badawczy serii 280kVA

Urządzenie do badań rezonansu seryjnego typu modulacji częstotliwości

1.Zastosowany zakres urządzenia
1. spełnić próbę napięcia prądu przemiennego kablu 10kV/300mm2, pojemność na długość jednostki wynosi 0,3755μF/km, długość kabla wynosi 2000m, pojemność testowanego kabla wynosi 0,75μF,napięcie badawcze wynosi 22 kV, a czas badania wynosi 5 min;
2. spełnienie próby napięcia 35kV/240mm2 kablu AC, pojemność na długość jednostki wynosi 0,175μF/km, długość kabla wynosi 1000m, pojemność testowanego kabla wynosi 0,175μF,napięcie badawcze wynosi 52 kV, a czas badania wynosi 180 min;
3. spełnić próbę napięcia prądu przemiennego kablu 110kV/630mm2, pojemność na długość jednostki wynosi 0,1880μF/km, długość kabla wynosi 100m, pojemność testowanego kabla wynosi 0,188μF,napięcie badawcze wynosi 128 kV, a czas badania wynosi 60 min;

2Urządzenie jest zgodne ze standardem
GB10229-88 "Raktor"
GB50150-2016 "Przepisy dotyczące badań przekazywania urządzeń energetycznych"
DL/T 596-1996 "Przepisy dotyczące badań zapobiegawczych urządzeń energetycznych"
GB1094.1-GB1094.6-96 "Klasa ochrony obudowy"
GB2900 "Terminologia elektryczna"
GB/T16927.1~2-1997 "Technologia badań wysokiego napięcia"
GB 191-2000 "Oznaki graficzne opakowań, przechowywania i transportu"
JB/T 9641-1999 "Próba transformatora"
IEC 358 (z 1990) "Kondensator sprzęgłowy i rozdzielacz napięcia pojemnościowego"
Q/WFK005-2005 "Test Transformer" Fanke Company Enterprise Standard
Q/WFK008-2004 Standard przedsiębiorstwa Fanke Company

3. Warunki środowiskowe urządzenia
1. Temperatura otoczenia: -5°C-+45°C;
2. wilgotność względna: ≤ 90%, bez kondensacji;
3Wysokość: ≤ 1000 m.

4Po czwarte, główne wymagania techniczne dotyczące charakterystyki wyrobu
1Pojemność nominalna: 280 kVA;
2. napięcie nominalne: 35kV; 140kV;
3. Prąd nominalny: 2A;
4. Zasilanie: 380V±10%;
5. Moc znamionowa zasilania o zmiennej częstotliwości: 20 kW;
6częstotliwość pracy: 45-300 Hz;
7- dokładność regulacji częstotliwości: 0,01 Hz; niestabilność częstotliwości: ≤ 0,01%;
8. Czas pracy: dozwolone jest 180min ciągłe działanie przy mocy nominalnej;
9. Wzrost temperatury: po znamionowej ciągłej pracy przez 180 minut, wzrost temperatury każdej części urządzenia wynosi ≤ 65K;
10. kształt fali wyjściowej: fala sinusowa, współczynnik zniekształcenia formy fali < 1%;
11- współczynnik jakości: sam urządzenie Q> 30 (gdy f=40Hz);
12. ochrona: z ochroną przed prądem, nad napięciem i przebłyskiem (szczegółowe informacje znajdują się w sekcji zasilania konwersji częstotliwości);
13Dokładność pomiaru: 1,5 wartość skuteczna.
