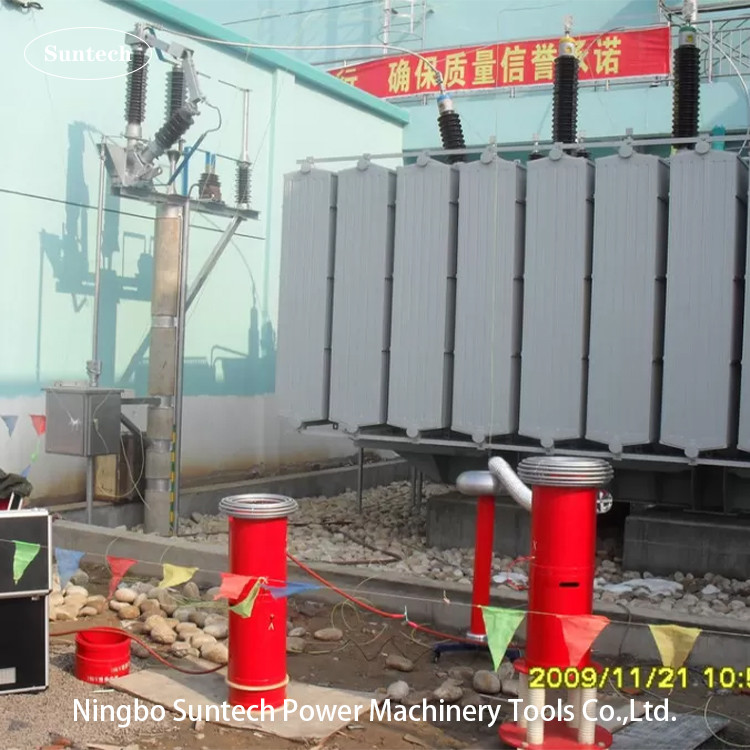

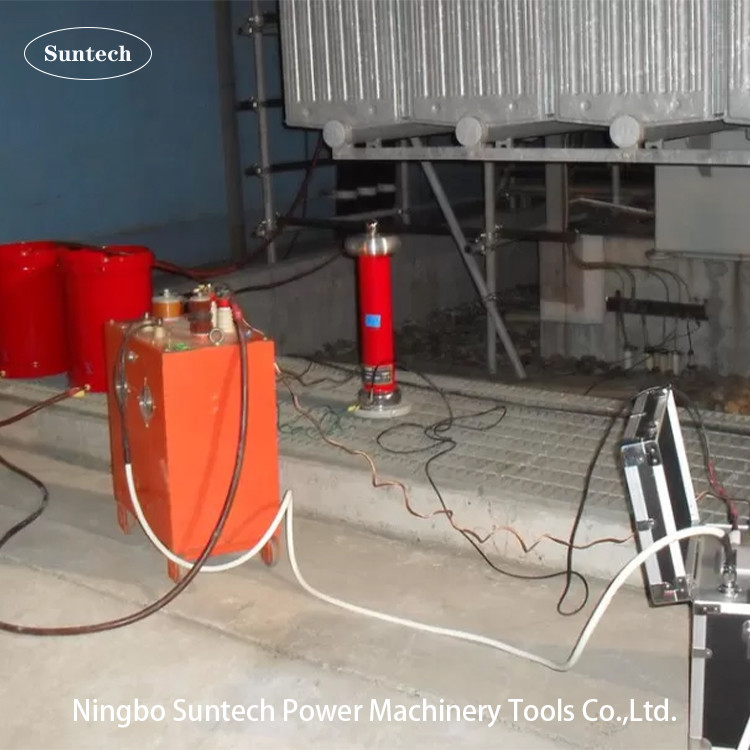

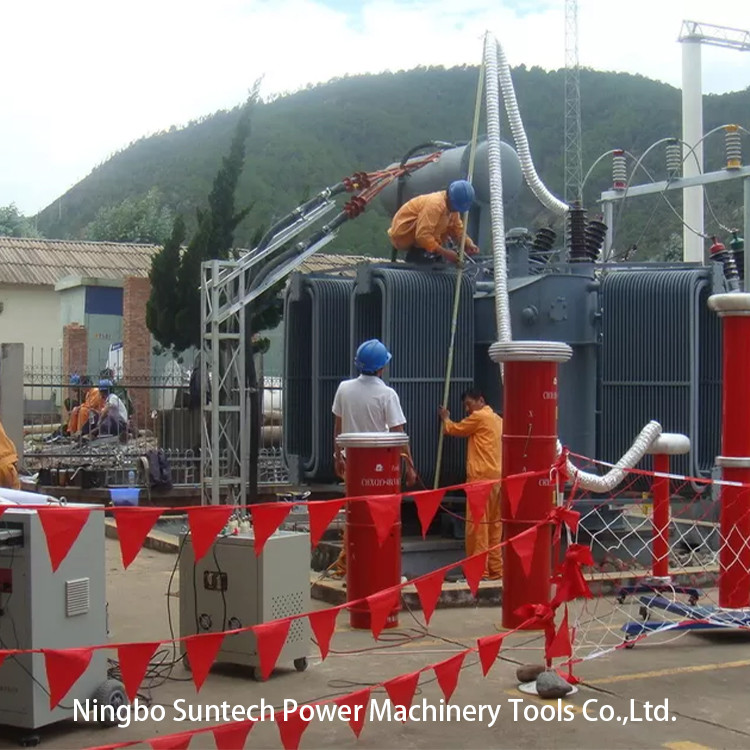

System testowania rezonansowego prądu przemiennego na miejscu do testowania podstacji zasilania o napięciu 110 KV

Uwaga:1Kondensator obciążenia może być opcjonalny podczas testowania silnika mocy, generatora i transformatora mocy w zakresie 45-65 Hz.

2.Reaktor testowy może być produkowany do 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV dla każdego elementu zgodnie z różnym zakresem obiektu testowanego lub wymaganiami klienta.

III. Obwód badawczy:


VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))



IV. Dane techniczne:

1. Zasilanie: 220±10% ((jednopasowe),50Hz/60Hz
2. Zakres zastosowań: podstacja elektroenergetyczna dystrybucyjna i 110KV GIS
3. Pojemność wyjściowa: 216 kVA
4. Władowanie badawcze: 27KV, 54KV, 108KV, 200KV
5. Prąd badawczy: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Zakres częstotliwości: 30 Hz-300 Hz
7. Wynik Wzorzec fali napięcia rezonansowego: fala sinus
8. THD formy fali wyjściowej: ≤ 1%
9. Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
10. Cykl pracy: 60 min w warunkach pracy poniżej bieżącego znamionowego;
11. Współczynnik jakości samego zestawu badawczego: Q≥30(w F=30HZ);
12. Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
13. Poziom hałasu: nie więcej niż 70B

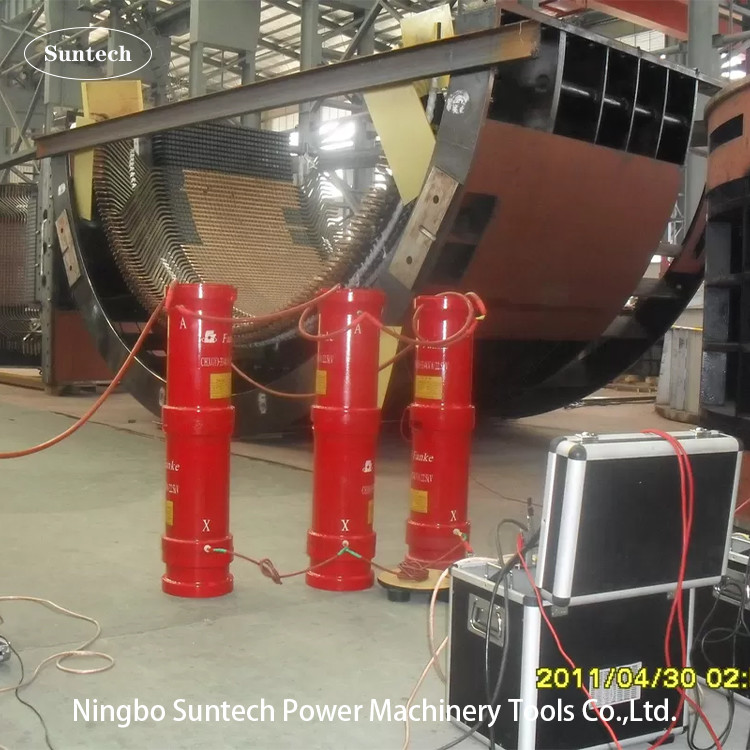

14. Struktura reaktora: typ suchy, typ cylindru z rurki epoksydowej;

V. Akcesoria

• Pudełko akcesoriów do przechowywania akcesoriów
• Kable wejściowe źródła zasilania
• Kable wyjściowe źródła zasilania
• Kable wyjściowe transformatorów ekscytujących
• Kable uziemieniowe systemu
• Kable równoległe reaktora
• Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
• Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
• Podstawa podtrzymująca izolację
• pierścień koronowy do badania 200KV
• Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.

VI. Część fakultatywna

Kondensator kompensacyjny obciążenia

• Opcjonalny model: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
