System badań wysokiego napięcia serii FKVF 5 kW - 400 kW Pojemność opcjonalna

Zestaw badań napięcia rezonansowego AC o zmiennej częstotliwości, jednostka sterowania rezonansową zmiennej częstotliwości

I. Opis produktu:

Źródło mocy zmiennej częstotliwości serii FKVF jest główną jednostką pomiarowo-regulacyjną i maszyną hosta dla zestawu badań zmiennej częstotliwości AC Resonant Resist Voltage.Który nazywany jest również zmienną częstotliwością.

Źródło zasilania o zmiennej częstotliwości przyjmuje procesor sygnału cyfrowego ARM i FPGA z wysoką prędkością, przyjmując polecenie z zdalnego komputera, który realizuje kontrolę na wysokim poziomie całej procedury badawczej.Procesor sygnału cyfrowego FPGA z wysoką prędkością obliczeń w czasie rzeczywistym i zmianą formy fali wyjściowej, wartość wysokiego napięcia w czasie rzeczywistym i parametry obwodu głównego mocy przetwornika oraz parametry badania zwrotnego, stan pracy do górnej części maszyny, sygnały ochrony próbki w czasie rzeczywistym,szybki moc wyjściowa zamknięty i jego generator fali.

II. Stosowanie i wykorzystanie

• Jednostka pomiarowo-regulacyjna dla układu badawczego napięcia rezonansowego AC o zmiennej częstotliwości.
• Zmiana starej tradycyjnej konsoli w celu zwiększenia wydajności badań wysokiego napięcia oraz zwiększenia monitorowania i ochrony podczas testowania rezonansowego napięcia.

III. Główne elementy jednostki:

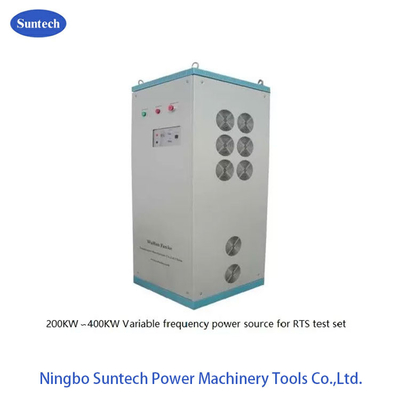

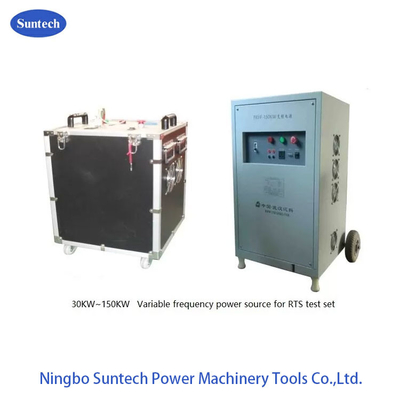

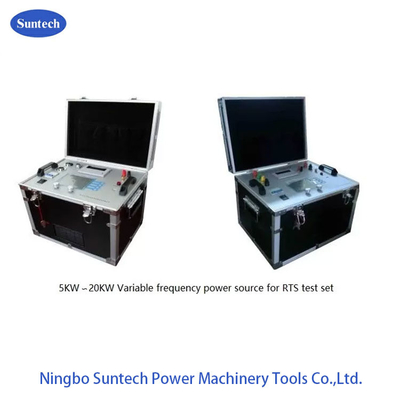

• Maszyna główna FKVF ze źródłem energii o zmiennej częstotliwości
• Opcjonalny komputer zdalnego sterowania z angielskim oprogramowaniem testowym
• Opcjonalnie zewnętrzna skrzynia awaryjna na poduszce
• Grupa kabli łącznikowych
• Opcjonalne zewnętrzne światła alarmowe

IV. Zasada badania (np. FKVF-300KW)

V. Parametry techniczne

1Pojemność nominalna: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150 kW, 200 kW, 250 kW, 300 kW,

350 kW, 400 kW, 500 kW opcjonalnie

2.Moce wejściowe: powyżej 20 kW Napęd 380V±10% trójfazowy;

poniżej 20 kW napięcie 220V±10% jednopasowe;

3.Częstotliwość wejścia roboczego: 50 Hz/60 Hz

4.Prężność wyjściowa: powyżej 20KW: 0-500V (wjazd 380V) ustawialna ciągle

poniżej 20 kW: 0-250V ((wjazd 220V) ustawialne ciągle

5Prąd wyjściowy nominalny: określony według modelu

6.Forma fali wyjściowej: fala kwadratowa

7.Zmierzalny zakres częstotliwości wyjściowej: 20-400 Hz

8.Wydział Rozstrzygnięcie częstotliwości: 0,03 Hz

9Niestabilność częstotliwości wyjściowej: mniej niż 1%

10.Wartość stopnia częstotliwości wyjściowej: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Rozstrzygnięcie napięcia wyjściowego: 0,01 kV

12Niestabilność napięcia wyjściowego: mniej niż 1%

13.Wartość stopnia napięcia wyjściowego: U/45000 pełny zakres

14.Nieprzerwany czas pracy: 60 min, wzrost temperatury nie przekracza 45K

15Warunki pracy: temperatura od -10 do 40 stopni Celsjusza

16Wysokość: poniżej 1000 m

17.Mała masa: < 20 kg ((5~20KW);

mniejsze niż < 30 kg ((30~50KW);

mniejsze niż < 650 kg ((100~400KW);

mniejsze niż < 650 kg ((400~500KW);

VI. Główne funkcje:

• Forma fali to kwadratowa fala regulowana przez napięcie szerokości impulsu
• ciągłe monitorowanie napięcia w procesie pracy, gdy napięcie HV waha się w wyniku wahań napięcia mocy i częstotliwości mocy,system będzie precyzyjnie regulować napięcie do ustawienia napięcia automatycznie.
• Automatyczne skanowanie częstotliwości, poszukiwanie punktu rezonansowego.Maksymalny czas potrzebny do skanowania wynosi 2 minuty (skanowanie pełnej częstotliwości)Rozdzielczość częstotliwości wynosi 0,03 Hz.
• Automatycznie testować. Możesz ustawić program testowy, program testowy może być podzielony na 5 segmentów. System zakończy proces testowy zgodnie z ustawieniem programu automatycznie.
• Kiedy w automatycznym badaniu, można zmienić w ręcznym stanie sterowania w dowolnym momencie do ręcznego regulowania częstotliwości i napięcia
• Automatycznie regulować napięcie do obiektu napięcie, gdy napięcie normalnie waha się, ostrzec, gdy nienormalne wahania.Użytkownicy mogą pracować w praktycznych warunkach testowych.
• W czasie rzeczywistym odwzorowanie krzywej U-t (krzywy napięcia w czasie) podczas regulacji napięcia i wytrzymania.
• W czasie rzeczywistym wyświetlanie stanu testu.
• Silna funkcja ochrony i ostrzegania: ochrona przed prądem, ochrona przed napięciem i ochrona przed przebłyskiem, ochrona przed wystąpieniem nieprawidłowości w wysokim napięciu,wskazanie jednoczesnej ochrony oprogramowania/przętu. Upewnij się, że bezpieczeństwo i formularz raportu pliku do sprawdzenia
• Zapisz dane z testu i formularz raportu testu automatycznie, można wydrukować raport z testu w czasie, a także można zapisać raport i wydrukować w innych miejscach.
• Funkcja wyszukiwania danych, zgodnie z waszymi warunkami, do wyszukiwania danych z przeszłości.
