Wytrzymały system badań rezonansowych bez PD bez korony, zestawy badań napięcia

Bezpłatne systemy testowania rezonansowego prądu przemiennego, bez korona, zestawy testowania napięcia

I. Opis produktu:

Indukowany test wytrzymałości na napięcie (IVWT), nazywany również testem wytrzymałości na nad napięcie, ACSD, ACLD, DVDF, jest jednym z najważniejszych testów dielektrycznych transformatorów mocy. Zgodnie z IEC60076-3-2013,IVWT jest niezbędna do rutynowych badań i testów akceptacji w instalacji dla transformatora o napięciu 110KV..

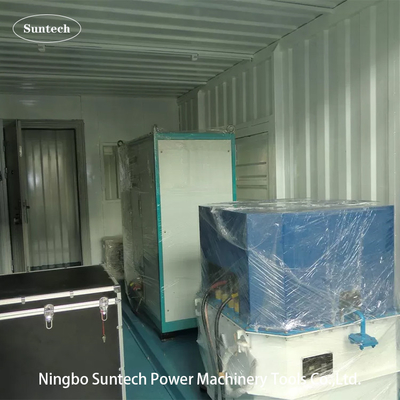

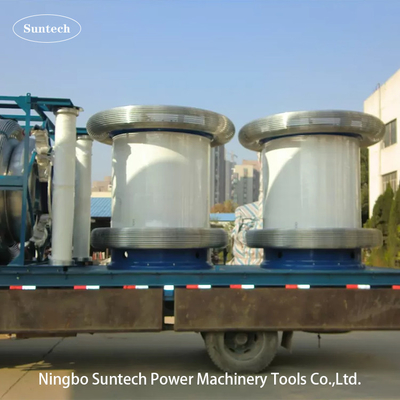

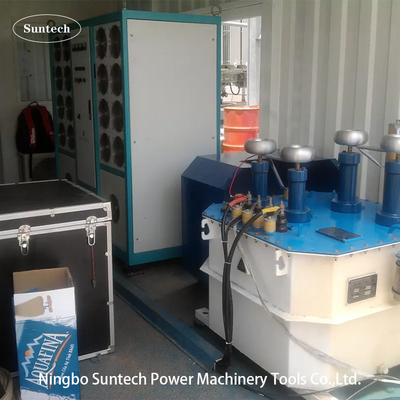

FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest System składa się z mocy zmiennej częstotliwości nieczęściowego rozładowania, transformatora step-up,reaktor kompensacyjny i pojemnościowy rozdzielacz napięciaW przypadku częściowych rozładowań transformatora, system badań napięcia wywołanego wytrzymałością wykonuje test w sposób indukcyjny.Wykorzystano napięcie na stronie LV obiektu testowego i wytworzono duży prąd pobudzenia poprzez zmianę częstotliwości obwodu testowego z zastosowaniem zasady równoległego rezonansuSystem badań rezonansu połączonego seryjnie składa się z źródła energii o zmiennej częstotliwości, transformatora pobudzenia, reaktora HV i rozdzielacza napięcia pojemnościowego.Kondensator i reaktor obiektu testowego utworzyły połączenie rezonansowe seryjne. Rozdzielacz napięcia jest podłączony seryjnie do obiektu badawczego i służy do pomiaru napięcia rezonansowego i działa jako sygnał ochrony przed nad napięciem.
System ten nie ma problemu z dużym prądem startowym.Zasilanie o niewielkiej pojemności jest zdolne do wykonania badania równoważnego 30-60 razy zasilaniaTo w dużym stopniu rozwiązało problem słabej zdolności mocy testowej na miejscu.

Systemy FKWJF o mocy 300 kW mogą zapewniać jednofazowe+35KV /150Hz~200Hz prądu zmiennego do testowania wydajności izolacyjnej transformatorów mocy do 630 MVA/220 kV między skrętem cewki, warstwą do warstwy, tzn. niewielkiej izolacji,włącznie z jednolitą i niejednolitą izolacją.

Wraz z 2 lub 4 kanałami analizatora PD i jego akcesoriami, Model FKWJF400KW może być również stosowany do badania napięcia indukcyjnego z pomiarem częściowego rozładowania (IVPD).Podział HV i jego akcesoria, może również wykonywać badania napięcia AC przez obwód rezonansowy LC w zakresie 20 ~ 300Hz.

II. Główne cechy

• Urządzenie jest bezpieczne i niezawodne, zintegrowane ze wszystkimi rodzajami zabezpieczeń, w tym ochroną przed nad napięciem, ochroną przed prądem, ochroną przed rozładowaniem (przerwaniem),ochrona po nieudanej mocy badawczej, ochronę przed uruchomieniem przy napięciu zerowym, ochronę przed przegrzaniem itp.
• Jeżeli zabezpieczenia zostały uruchomione, urządzenie zablokuje wyjście napięcia badawczego i wyłączy zasilanie obwodów głównych, aby zapewnić bezpieczeństwo personelu badawczego, obiektu badawczego i systemu badawczego.
• Operacja jest łatwa i wygodna dzięki prostemu podłączeniu.
• Niewielkie rozmiary, lekka masa, elastyczna obsługa, nadająca się do użytku w terenie.
• Przyjmuje sterowanie mikrokomputerem, który ma dobrą stabilność wyjściową i wysoką niezawodność.
• Wykorzystanie silników silnikowych w układzie napędowym

III. Wytyczne dotyczące badania

Uwaga: Powyższy rysunek jest obwodem podłączającym do przetworu mocy w celu badania napięcia oporu indukowanego i wykrywania PD

Podczas badania PD i badania wytrzymałości na napięcie indukcyjne badany transformator jest podobny do dużego obiektu badawczego pojemnościowego.Pojemnościowy prąd reaktywny transformatora jest kompensowany przez prąd indukcyjny reaktora kompensacyjnego.Zasiłek prądu o zmiennej częstotliwości zapewnia całemu układowi straty aktywne i niewielką część strat reakcyjnych.Podział napięcia jest zainstalowany w terminale wyjściowym HV transformatora pobudzeniaWymierzyć napięcie po stronie LV (niskiego napięcia) głównego transformatora za pomocą woltmetru szczytowego i obliczyć napięcie po stronie HV zgodnie z stosunkiem napięcia głównego transformatora.

Wprowadzenie sygnału częściowego rozładowania do testownika PD w celu pomiaru wartości PD.

Uwaga: Powyższy rysunek przedstawia obwód podłączający dla napięcia stacjonarnego z zastosowaniem zasady rezonansu LC.

IV. Główne składniki
