Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | CHX-L-350KVA/50KV |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 35-45 dni roboczych |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 5 jednostek/2 miesiące |
Użycie: | Maszyna do badania generatora cieplnego | Obiekt testowy: | Badanie AC Hipot i badanie częściowego rozładowania |
---|---|---|---|
Napięcie testowe: | Nie więcej niż 50 KV | Prąd testowy: | Nie więcej niż 7A |
Częstotliwość testowa: | 50 Hz lub 60 Hz | Bezpłatne: | Nie więcej niż 5 szt. przy 50 KV |
Cykl pracy: | 30 minut lub na zamówienie | Dokładność testu: | Nie mniej niż 1,0% |
High Light: | Sprzęt do badania generatora cieplnego o niskim poziomie hałasu,Wysokiej dokładności tester generatora cieplnego,Badanie wysokiego napięcia AC 50 Hz |
Zestaw badawczy częstotliwości mocy AC rezonansowy wytrzymałość napięcia, do badań generatorów cieplnych
I. Opis produktu:
Zgodnie z odpowiednimi normami badawczymi IEC i IEEE, w momencieprzegląd lubnowa montaż generatora, owijanie statoru generatora energii cieplnej dużej mocy musi przeprowadzić AC wytrzymać test napięciao mocy 50 lub 60 Hzczęstotliwość.

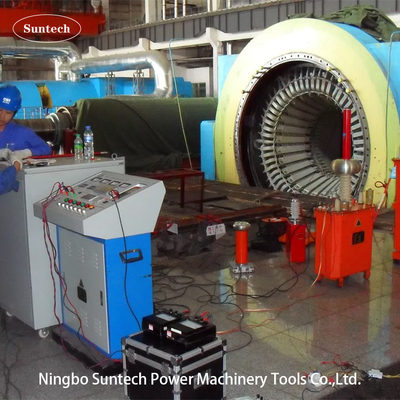

Zestaw badawczy rezonansowy AC można sklasyfikować jako system badawczy rezonansowy o zmiennej częstotliwości i zmiennej indukcji.Zestaw badań napięcia rezonansowego AC z częstotliwością mocy dla generatorów cieplnych dużej mocyWykorzystując zestaw można uzyskać dużą moc wyjściową na obiekcie testowym poprzez wprowadzenie zasilania o małej mocy i przestrzeni układu samll.Więc zestaw testowy jest zwykle stosowany do AC na miejscu przetrwać test napięcia i PD wykrywania źródła HV dla generatora energiiZestaw testowy modelu CHX-350KVA/50KV jest przeznaczony i wykorzystywany do testowania generatorów cieplnych o mocy 600 MW i niższej klasy.
II. Wniosek
Generatory cieplne o mocy 600 MW i poniżej
100 MW i poniżej hGeneratory hydrauliczne
III. Główne składniki:
NT1 | Nazwa składników | Rodzaj i specyfikacja | Co to jest? | Każda waga | Każdy wymiar |
1 | Konsola sterowania rezonansem | Wymagania w zakresie bezpieczeństwa | 1 sztukę | 25 kg | 600*360*850 mm |
2 | Zestaw regulacji napięcia elektrycznego | DT-50KVA/0~420V | 1 sztukę | 300 kg | 600*500*1150 mm |
3 | Transformator pobudzenia | CQSB-50kVA/8KV | 1 sztukę | 300 kg | 650*650*800 mm |
4 | Reaktor o zmiennej indukcji | CHX ((TL) - 350kVA/50kV | 1 sztukę | 1000 kg | 950*750*1400 mm |
5 | Rozdzielacz napięcia | TRF-50KV | 1 set | 5 kg | D170*H850mm |
6 | Specjalne akcesoria do badań | ||||
Uwaga: Specjalne wymagania mogą zostać spełnione na zamówienie. |
VI. Ogólne dane techniczne
VI. Funkcja
VII.Akcesoria
VIII. Wykaz sprzedaży aplikacji
NT1 | Nazwa projektu |
Pojemność znamionowa generatora
|
Dostarczony typowy model zestawu badawczego | Kraj | Rozkaz Qty. |
1 | Elektrownia wodna Three Gorges | Generator hydroelektryczny o mocy 700 MW | CHX-L-2350KVA/55KV | Chiny | 2 zestawy |
2 | Elektrownia wodna Gezhouba | 170 MW Hydroelektryczny generator | CHX-L-1100KVA/40KV | Chiny | 2 zestawy |
3 | Elektrownia wodna Xiluodu | 770 MW Hydroelektryczny generator | CHX-L-2850KVA/55KV | Chiny | 2 zestawy |
4 | Elektrownia wodna Xiangjiaba | Elektrownia wodna o mocy 800 MW | CHX-L-3750KVA/65KV | Chiny | 2 zestawy |
5 | Elektrownia Wudongde | 850 MW Hydroelektryczny generator | CHX-L-5100KVA/60KV | Chiny | 2 zestawy |
6 | Elektrownia wodna Baihetan | Generator wodny o mocy 1000 MW | CHX-L-4800KVA/65KV | Chiny | 2 zestawy |
7 | Elektrownia wodna SON LA | Generator hydroelektryczny o mocy 400 MW | CHX-L-1125KVA/45KV | Wietnam | 1 set |
IX. Model fakultatywny
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa | Wniosek dotyczący turbiny wytwórczej lub generatora energii cieplnej |
CHX-L-250KVA/50KV | 50 kV | 5A | 250 KVA | W przypadku statoru generatora o mocy 300 MW i poniżej |
CHX-L-350KVA/50KV | 50 kV | 7A | 350 KVA | W przypadku statoru generatora o mocy 600 MW i poniżej |
CHX-L-600KVA/50KV | 50 kV | 12A | 600 KVA | W przypadku statoru generatora o mocy 1000 MW i poniżej |
Specjalne wymagania mogą zostać złożone na zamówienie |
X. Standardowa tabela badań z IEC60034-1:2017 Obrotowe maszyny elektryczne - Część 1 :Kwalifikacja i wydajność
