Zestaw badawczy typu HV z rezonansowym szybkim systemem badań wysokiego napięcia

Zestaw badawczy HV z rezonancją, szybkie badanie

I. Zastosowanie:

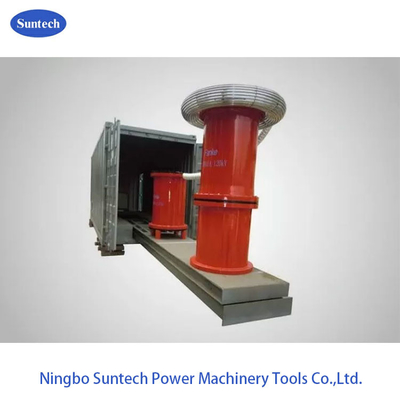

Urządzenie do badania rezonansowego w serii typu pojemnika CHX-(JZ zamyka cały sprzęt badawczy urządzenia do badania rezonansowego w serii w kilku pojemnikach,projekt integracji szaf obserwacyjnych i sterujących oraz kompletnego sprzętu badawczegołącząca przewód testowy i skrzynkę dystrybucyjną energii przeznaczoną do transportu kliperem, szybkie podłączenie do testu,wygodne do utrzymania i montażu urządzeń badawczych, które znacznie zmniejszają intensywność pracy i nadają się do pracy w terenie

II. Zakres stosowania

• Próbka PD i napięcie wytrzymałościowe wywołane przez transformator.
• Badanie kalibracji CVT klasy 500 KV i poniżej;
• Badanie hipotetyczne prądu przemiennego dla HV CT/przełącznika/przełącznika z klasą 220 KV i poniżej
• Badanie wytrzymałości napięcia zmiennego dla GIS, GIL i kabli klasy nie większej niż 220 KV

III. Rodzaje roztworu

• Wyniki badań w zakresie częściowego rozładowania
• Sprzęt do badań rezonansowych w serii zmiennej częstotliwości GIS o wysokim napięciu 220kv w stylu kontenera.
• Sprzęt do badań rezonansowych prędkości zmiennej kabli XLPE o wysokim napięciu typu kontenerowego.
• Transformator HV typu kontenerowego, urządzenie kalibracji pola CVT.

Uwaga: część z nich może być zaprojektowana jako teleskop hydrauliczny elektryczny ze względu na rozmiar urządzenia.

Niektóre części testerów mogą być zaprojektowane z zgodnością

IV. Podstawowy układ kontenerów

• pomieszczenie obserwacji i kontroli: obejmuje jednostkę obserwacji i kontroli, np. szafę sterującą lub komputer, licznik wartości szczytowych, instrument częściowego rozładowywania itp.
• Strefa integracji urządzeń badawczych HV: w tym źródło zasilania o zmiennej częstotliwości (częściowo rozładowane lub ogólne), transformator ekscytacyjny HV (częściowo rozładowany), reaktory badawcze HV,Podział napięcia pojemności HV.
• Jednostki dystrybucji energii: obejmują: błyskawice, klimatyzację pomieszczenia sterującego, pętlę dystrybucji energii pomieszczenia obserwacji i kontroli.
• Obszar składowy urządzeń do badań: obejmuje składy zewnętrznych linii łączących do badań, urządzeń do montażu oraz narzędzi do badań i instalacji.
• Elektryczna hydrauliczna płytka napędowa może być używana do niektórych części specyfikacji, dzięki czemu urządzenie w strefach HV rozciąga się lub przenosi się z powrotem do kabiny automatycznie

V. Cechy techniczne i zalety

• Znacznie poprawiona wydajność badań terenowych
• Zintegrowana konstrukcja szafki obserwacji i kontroli oraz kompletnego urządzenia badawczego.
• Rozważanie problemów grzewczych, wibracji i strat poprzez zupełnie nową koncepcję projektowania
• Praktyczne do podnoszenia i transportu
• Zamknięte ciśnieniem powietrza dla wodoodporności, deszczu i utrzymania ciepła.
• Specjalne biuro obsługi i miejsce dla przyrządu, dwuwymiarowe hydrauliczne urządzenie przeciwwirujące, zapobiegają uszkodzeniu przyrządu podczas transportu badawczego.
• Przy projektowaniu urządzeń i pojemników HV uwzględniono wystarczającą odległość bezpieczeństwa izolacji.
• System urządzenia badającego i parametry konfiguracji pojemnika mogą być wybierane na podstawie próbek klienta.
• Elektryczny napęd reaktora, jeżeli jest wyposażony w jednostkę napędową hydrauliczną, a ruch jest delikatny i stabilny, bez stagnacji przycisku i huśtania, aby uniknąć czasu obsługi jednostek napędowych.
• Urządzenie sterujące generatorem i kablem może być również wybrane

VI. Główne składniki:

• Grupa reaktorów testowych HV
• Źródło zasilania o zmiennej częstotliwości
• Transformator pobudzenia
• Rozdzielacz napięcia
• Mniejszy pojemnik operacyjny i kontrolny
• Jeden standardowy kontener dla strefy badań HV
• Akcesoria do badań i tak dalej.
