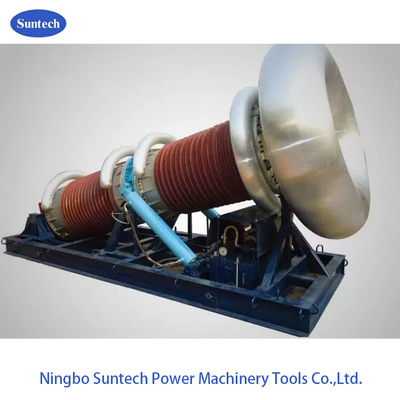

System badań rezonansowych zmiennej indukcji AC Typ hydrauliczny dla HV GIS lub CVT

IV. Stałe i recykling Wykres

1.Konstrukcja wielofunkcyjna dla obu reaktorów, zdolna do spełnienia wymogów częstotliwości mocy wysokiego napięcia wymaganych przez kalibrację pola dla CVT poniżej 50 Hz.
2.Dopasowanie do źródła zasilania o zmiennej częstotliwości w celu zakończenia badania napięcia prądu przemiennego dla urządzeń elektrycznych, takich jak GIS, wyłącznik,
Wzajemny induktor, izolacja w zakresie 110KV-500KV.

• Szybkie recykling lub stałe działanie części generującej HV ((reaktory testowe i transformator podniecający) za pomocą urządzeń elektrohydraulicznych i bez konieczności korzystania z maszyny podnoszącej,Zmniejszenie intensywności pracy i poprawa efektywności badań; łatwo uniknąć wysokości transportu sprzętu badawczego;
• Wykorzystanie urządzeń do pomiaru węglowodorów (w tym urządzeń do pomiaru węglowodorów)
• Przyjmuje silikonową spódnicę parasolową do materiałów izolacyjnych powłoki części generującej HV, zmniejsza wysokość i optymalizuje objętość i wagę
• części;
• Specjalna podstawa kontenerowa wykorzystywana do łatwego realizacji transportu na pojazdach; Przyjmuje urządzenia elektrohydrauliczne o dużej siłę napędową i delikatnym podnoszeniu z elastyczności i bez huśtania;
• System może być wyposażony w konkretny pojazd testowy wraz z nim (opcjonalnie)

VI. Ogólne dane techniczne:

Nominalny kondensator: 400KVA ¥ 1000KVA
Napęd znamionowy: 400KV 800KV
Prąd znamionowy: 1A ∼ 2A
Moc robocza: zasilanie jednofazowe 380V,50Hz/60Hz
Wartość czynnika jakości systemu: Q ≥ 50
Cykl pracy i wzrost temperatury: po 15 minutach znamionowej pracy wzrost temperatury uzwojenia ≤ 65K
Hałas: ≤ 65 dB
Wysokość: ≤ 3000 m
Temperatura otoczenia: -25°C ~45°C, wilgotność względna ≤ 90%,bez kondensacji
Rozmiar: patrz rysunek powyżej

VI.Akcesoria

• Pudełko akcesoriów do przechowywania akcesoriów
• Kable wejściowe źródła zasilania
• Kable wyjściowe źródła zasilania
• przewód podłączający między transformatorem pobudzenia a regulatorem napięcia
• przewód podłączający między transformatorem pobudzenia a konsołą sterującą
• Kable uziemieniowe systemu
• Przewody wyjściowe HV reaktora
• Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
• Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
• Płata typu hydraulicznego
• Pierścień koronowy dla reaktora testowego i dzielnika
• Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.
