Długie urządzenie do testowania kabla HV XLPE / urządzenie do testowania kabla HV 3000KVA lub pojemność OEM

Długie urządzenie do testowania kabla HV XLPE / urządzenie do testowania kabla HV 3000KVA lub pojemność OEM

  • Długie urządzenie do testowania kabla HV XLPE / urządzenie do testowania kabla HV 3000KVA lub pojemność OEM
Długie urządzenie do testowania kabla HV XLPE / urządzenie do testowania kabla HV 3000KVA lub pojemność OEM
Szczegóły Produktu:
Miejsce pochodzenia: Ningbo, Chiny
Nazwa handlowa: Ningbo Suntech Power
Orzecznictwo: ISO9001
Numer modelu: CHX-3000KVA/150KV
Zapłata:
Minimalne zamówienie: Jedna jednostka
Cena: Negotiable
Szczegóły pakowania: Eksport standardowa drewniana obudowa bez spumigaty
Czas dostawy: 25-35 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 10 zestawów / 2 miesiące
Kontakt
Szczegółowy opis produktu
Zasada testu: Obwód rezonansowy o zmiennej częstotliwości Użycie: Badanie napięcia prądu przemiennego dla kabli HV lub GIS
Maksymalna pojemność: 3000KVA lub OEM Maks. napięcie: 150KV lub OEM
Częstotliwość testowa: 20-300 Hz Cykl pracy: 60 minut lub OEM
Dokładność testu: Nie mniej niż 1,5% Specjalnie dla: Test na miejscu dla długich kabli HV XLPE i GIS
Norma testowa: IEC 60060-1:2010;IEC 60840:2011 i IEC 62067:2011 dla kabli XLPE
High Light:

Urządzenie do testowania kabli 3000 KVA

,

Urządzenie do badania kabli XLPE

,

Sprzęt do badań kabla XLPE Hv

Reaktor badawczy napięcia rezonansowy o zmiennej częstotliwości dla długiego kabla HV XLPE



I. Zastosowanie:

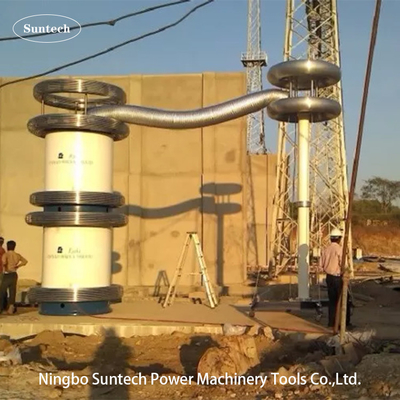

Reaktor testowy wysokiego napięcia jest wzmacniaczem lub generatorem HV w układzie napięcia rezonansowego o zmiennej częstotliwości, ma dużą pojemność i HV na jeden kawałek z wyższym współczynnikiem jakości.jest specjalnie przeznaczony do testowania kabli wysokonapięciowych XLPE z dłuższą odległością .



Firma Fanke może ukończyć projekt i wyprodukować towar według wszelkiego rodzaju wymagań klienta.



Reaktor testowy może być produkowany w zakresie 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV dla każdego kawałka z napięciem znamionowym zgodnie z różnym zakresem obiektu testowanego lub wymaganiami klienta.prąd nominalny każdego reaktora HV może wynosić 1~5A10A, 15A, 20A, 25A, 30A.



II. Wskaźnik zasady badania:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Źródło zasilania o zmiennej częstotliwości stanowiące część sterującą i pomiarową w obwodzie badawczym.

T: Transformator pobudzenia, który zapewnia napięcie pobudzenia dla reaktora testowego HV
L: Reaktor badawczy, który jest indukcją rezonansową w obwodzie LC i wytwarza napięcie badawcze

Cx: Zbadawane urządzenia

MOA1: Błyskawica jest częścią ochronną transformatora pobudzenia
C1,C2: Dzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia) który jest częścią pomiaru napięcia HV


III. Ogólne dane techniczne:

  1. Tryb badania układu: rezonans seryjny o zmiennej częstotliwości
  2. Model systemu: OEM
  3. Zasilanie wejściowe: 380±10% ((trójfazowe),50Hz/60Hz
  4. Liczba reaktora badawczego HV: OEM
  5. Pojemność wyjściowa: OEM
  6. Nomierna moc wyjściowa: 150KV lub OEM
  7. Maksymalne napięcie badawcze: nie więcej niż 150KV,300KV,450KV
  8. Prąd wyjściowy nominalny: maksymalnie 25A lub OEM
  9. Zakres częstotliwości: 20 Hz-300 Hz
  10. Wynik Wzorzec fali napięcia rezonansowego: fala sinus
  11. THD formy fali wyjściowej: ≤ 1%
  12. Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
  13. Cykl pracy: 60 min w warunkach pracy poniżej bieżącego znamionowego;
  14. Współczynnik jakości samego zestawu badawczego: Q≥60
  15. Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
  16. Poziom hałasu: nie więcej niż 65 dB
  17. Struktura reaktora: typ zanurzonego w oleju, typ cylindru z rurki epoksydowej;



IV.Akcesoria

  • Konieczne pierścienie koronowe
  • Kable równoległe reaktora
  • Kable wyjściowe HV ((reaktor do podziału)
  • Pierścień koronowy dla reaktora testowego
  • Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.


V. Typowy model reaktorów testowych



1 Opcjonalny model dla kabla XLPE klasy 132KV do badania napięcia na miejscu



Model Nomienne napięcie Prąd wyjściowy nominalny Nominalna moc wyjściowa Maksymalne zastosowanie
CHX-775KVA/155KV 155KV 5A 775 KVA Kabel 132kV≤1km
CHX-1550KVA/155KV 155KV 10A 1550 KVA Kabel 132kV≤2km
CHX-2325KVA/155KV 155KV 15A 2325KVA Kabel 132kV≤3km
CHX-3100KVA/155KV 155KV 20A 3100KVA Kabel 132kV≤4km
CHX-3875KVA/155KV 155KV 25A 3875KVA Kabel 132kV≤5km
CHX-7750KVA/155KV 155KV 50A 7750KVA Kabel 132kV≤10km
CHX-12400KVA/155KV 155KV 80A 12400KVA Kabel 132kV≤16km
CHX-15500KVA/155KV 155KV 100A 15500KVA Kabel 132kV≤20km
Specjalne wymagania mogą zostać złożone na zamówienie

Uwaga:Próbowana klasa napięcia kabla ≤ 132kV, 0,25uF/km



2 Opcjonalny model dla kabla XLPE klasy 230KV do badania napięcia na miejscu



Model Nomienne napięcie Prąd wyjściowy nominalny Nominalna moc wyjściowa Maksymalne zastosowanie
CHX-2020KVA/255KV 255 KV 8A 2020 KVA Kabel 220~230kV≤1km
CHX-4080KVA/255KV 255 KV 16A 4080KVA Kabel 220~230kV≤2km
CHX-6120KVA/255KV 255 KV 24A 6120KVA Kabel 220~230kV≤3km
CHX--8160KVA/255KV 255 KV 32A 8160KVA Kabel 220~230kV≤4km
CHX--10200KVA/255KV 255 KV 40A 10200KVA Kabel 220~230kV≤5km
CHX--20400KVA/255KV 255 KV 80A 20400KVA Kabel 220~230kV≤10km
CHX--25500KVA/255KV 255 KV 100A 25500KVA Kabel 220~275kV≤12,5km
Specjalne wymagania mogą zostać złożone na zamówienie

Uwaga:Próbowana klasa napięcia kabla ≤ 230kV, 0,25uF/km



3 Opcjonalny model dla kabla XLPE klasy 330KV do badania napięcia na miejscu



Model Nomienne napięcie Prąd wyjściowy nominalny Nominalna moc wyjściowa Maksymalne zastosowanie
CHX-3500KVA/350KV 350 kV 10A 3500 KVA Kabel 330kV≤1km
CHX-7000KVA/350KV 350 kV 20A 7000 KVA Kabel 330kV≤2km
CHX-10500KVA/350KV 350 kV 30A 10500KVA Kabel 330kV≤3km
CHX-14000KVA/350KV 350 kV 40A 14000KVA Kabel 330kV≤4km
CHX-21000KVA/350KV 350 kV 60A 21000KVA Kabel 330kV≤5km
CHX-28000KVA/350KV 350 kV 80A 28000KVA Kabel 330kV≤10km
Specjalne wymagania mogą zostać złożone na zamówienie

Uwaga:Próbowana klasa napięcia kabla ≤ 330kV, 0,25uF/km



4 Opcjonalny inny model dla długiego kabla XLPE do badania napięcia na miejscu



Model Nomienne napięcie Prąd wyjściowy nominalny Nominalna moc wyjściowa

Zastosowanie

(Od 20 Hz)

CHX-2600KVA/130KV 130 kV 10A,20A 1300 KVA Dla U0=64KV i poniżej kabla
CHX-3000KVA/150KV 150 kV 10A, 20A 3000 KVA Dla U0=87KV i poniżej kabla
CHX-10000KVA/250KV 250 kV 20A, 40A 10000 KVA Dla U0=127KV i poniżej kabla
CHX-20000KVA/250KV 250 kV 20A, 80A 20000KVA Dla U0=127KV i poniżej kabla
CHX-21000KVA/350KV 350 kV 20A, 60A 21000KVA Dla U0= 230KV i poniżej kabla
CHX-42000KVA/350KV 350 kV 20A, 80A 42000KVA Dla U0= 230KV i poniżej kabla
Specjalne wymagania mogą zostać złożone na zamówienie

Uwaga: napięcie badawcze kabla XLPE jest uważane za 1,7 U0



5 Opcjonalny model dla kabli klasy HV lub EHV i GISBadanie hipotetyczne prądu przemiennego na miejscu



Model Nomienne napięcie Prąd wyjściowy nominalny Nominalna moc wyjściowa

Zastosowanie

(Od 20 Hz)

CHX-2600KVA/130KV,260KV 130KV,260KV 20A@130KV 2600KVA

Dla U0=przewód 64KV

W przypadku GIS klasy 72,5 KV

10A@260KV

Dla U0=127KV kabel

W przypadku GIS klasy 145KV

CHX-9000KVA/150KV,300KV 150KV, 300KV 60A@150KV 9000 KVA

Dla U0= 87KV kabel

W przypadku GIS klasy 72,5 KV

30A@300KV

Dla U0=kabel 160KV

W przypadku GIS klasy 170KV

CHX-10000KVA/250KV,500KV 250KV,500KV 40A@250KV 10000 KVA

Dla U0=127KV kabel

W przypadku GIS klasy 145KV

20A@500KV

Dla U0=przewód 290KV

W przypadku GIS klasy 362KV

CHX-20000KVA/250KV,500KV 250KV,500KV 80A@250KV 20000KVA

Dla U0=127KV kabel

W przypadku GIS klasy 145KV

40A@500KV

Dla U0=przewód 290KV

W przypadku GIS klasy 362KV

CHX-21000KVA/350KV,700KV 350KV, 700KV 60A@350KV 21000KVA

Dla U0=przewód 190KV

W przypadku GIS klasy 170KV

30A@700KV

Dla U0=przewód 290KV

W przypadku GIS klasy 550KV

Specjalne wymagania mogą zostać złożone na zamówienie





VI. Standardowa tabela badań na miejscu z IEC 60840:2011 i IEC 62067:2011 dla kabla XLPE



Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 1



Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 2

VII. Standardowa tabela badań izolacyjnych na miejscu z IEC 62271-203:2011 dla HV GIS



Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 3
