Name: 30-300Hz częstotliwości Wysokonapięciowy System testowania rezonansowy z zmiennym źródłem zasilania
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Zasada testu: Obwód rezonansowy o zmiennej częstotliwości

Użycie: Badanie napięcia AC na miejscu poniżej 200KV, 400KV, 600KV, 800KV dla HV GIS lub GIL

Cecha konstrukcyjna: Modułowy reaktor testowy o wysokim napięciu, wydajność o wyższej wartości Q, wielokrotny zakres bada

Część: Źródło zasilania V/F, transformator wzbudzenia, lżejszy modułowy reaktor testowy i dzielnik napięcia

Częstotliwość testowa: 30-300 Hz

Cykl pracy: 15 miętówek lub 60 miętówek

Dokładność testu: Nie mniej niż 1,5%

Przebieg wyjściowy: Dobra fala sinus

Specjalnie dla: Badanie na miejscu dla HV lub EHV GIS,CT,PT

Sposób użycia reaktora: W połączeniu szeregowym lub równoległym

Norma testowa: IEC60060-1:2010;IEC 62271-203:2011 dla systemów GIS

Podkreślić:

System testowania rezonansowego wysokiego napięcia 300 Hz

System badań rezonansowych o zmiennej częstotliwości

Podstawowe informacje

Miejsce pochodzenia: Ningbo, Chiny

Nazwa handlowa: Ningbo Suntech Power

Orzecznictwo: ISO9001

Numer modelu: CHX-4800KVA/200KV,400KV,600KV,800KV

Zapłata

Szczegóły pakowania: Eksport standardowa drewniana obudowa bez spumigaty

Czas dostawy: 45~60 dni roboczych

Zasady płatności: T/T, akredytywa

Możliwość Supply: 5 zestawów / 2 miesiące

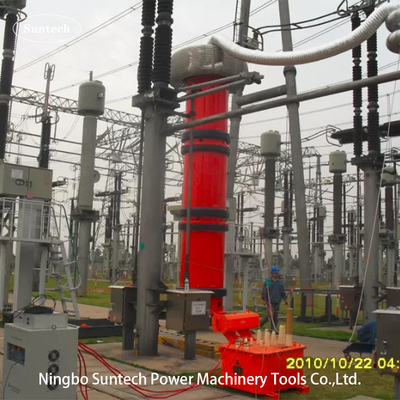

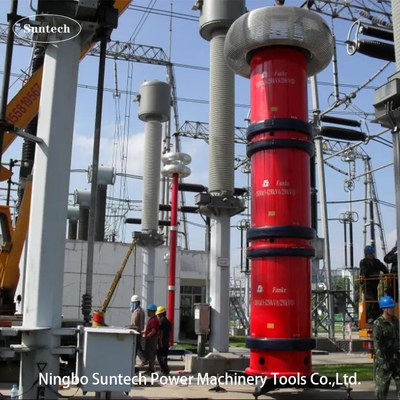

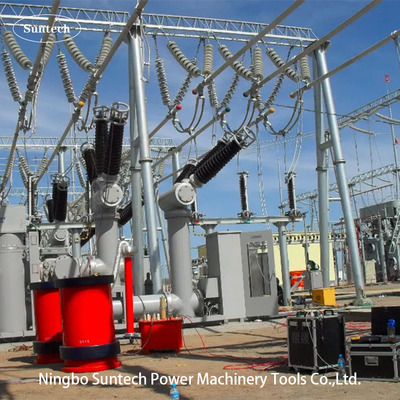

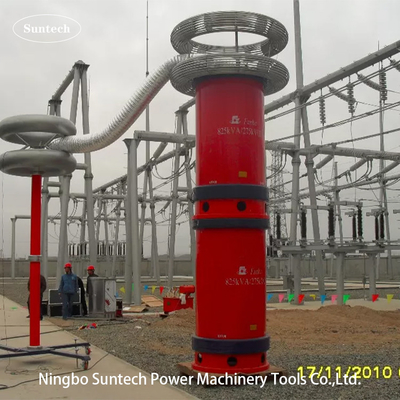

Galeria

30-300Hz częstotliwości Wysokonapięciowy System testowania rezonansowy z zmiennym źródłem zasilania

opis produktu

Zestaw badań napięcia rezonansowego o zmiennej częstotliwości, do badań GIS wysokiego napięcia EHV

I. Zastosowanie:

Ten zestaw badawczy modelu CHX-4800KVA/200KV,400KV,600KV,800KV jest przeznaczony do wykonywaniabadanie hipotetyczne prądu przemiennego na miejscu za pomocą technologii obwodu rezonansowego o zmiennej częstotliwościdla urządzeń GIS klasy ponad 110kV~800kV i innych urządzeń elektrycznych HV; najwyższe napięcie badawcze nie przekracza 200KV,400KV,600KV lub 800KV poprzez modułowe reaktory testowe HV równolegle lub w serii ; częstotliwość badania może wynosić od 30 do 300 Hz; cykl pracy nie przekracza 15min lub 60min.

Za pomocą modułowych reaktorów badawczych podłączonych równolegle lub w sekwencjach, zestaw badawczy może być również wykonywany w następujących warunkach:

1.1 Nie więcej niż 200 KV i 24 A dla HV GIS z nie więcej niż U_ratingowe=123KV iinne urządzenia elektryczne HVurządzenia

1.2 Nie więcej niż 400 KV i 12 Adla HV GIS nie więcej niż U_ratingowe=300KV iinne urządzenia elektryczne HVurządzenia

1.3 Nie więcej niż 600KV i 6Adla EHV GIS nie więcej niż U_ratingowe=550KV iinne urządzenia elektryczne HVurządzenia

1.4 Nie więcej niż 800 KV i 6Adla EHV GIS nie więcej niż U_ratingowe=800KV iinne urządzenia elektryczne HVurządzenia

Do tej pory dostarczyliśmy 1200KV i 9A rzadko częstotliwości rezonansowego systemu testowego dla chińskiej sieci energetycznej firmy.inny model seryjnyzgodnie z różnymi zastosowaniami badawczymi HV lub UHV przez reaktory badawcze w serii lub w połączeniu równoległym oraz liczbą konfiguracji w każdym zestawie,Podobny model może zobaczyć inny typowy model w następującej klauzuli.

II. Główne składniki:

NT1	Nazwa składników	Rodzaj i specyfikacja	Co to jest?	Każda waga	Każdy wymiar
1	Moc zmiennej częstotliwości	FKVF-200kW/380V	1 sztukę	180 kg	7507001000 mm
2	Transformator pobudzenia	CQSB ((J) - 200 kVA	1 sztukę	1800 kg	650650800 mm
3	Reaktor testowy rezonansowy HV	CHX ((kf) - 1200kVA/200kV	4 sztuk	2800 kg	D1200*H1250 mm
4	Podział pojemnościowy	TRF-800kV/1000pF	1 set	550 kg	D350*H7600 mm
5	Specjalne akcesoria do badań		1 set

Uwaga:1. Kondensator obciążenia może być opcjonalny, gdy mała linia obciążenia jest tesing lub potrzebuje analogicznego obciążenia do sterowania częstotliwością badania.

2. Reaktor testowy może być produkowany do 150KV, 200KV, 250KV, 300KV, 350KV, 400KV dla każdego kawałka napięcia znamionowego zgodnie z różnym zakresem obiektu testowanego lub klienta requried.prąd nominalny każdego reaktora HV może wynosić 1 ~ 15A opcjonalnie w tym zestawie seryjnym,

3Indukcja tłumieniowa HV może być opcjonalna do tłumienia harmonii wysokiej częstotliwości i przeciwdziałania nad napięciu spowodowanemu przez przebłysk przedmiotu testowanego, szczególnie w zestawie badawczym EHV lub UHV.

III. Zasada badania:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))

IV. Ogólne dane techniczne

Tryb badania układu: rezonans seryjny o zmiennej częstotliwości
Model systemu: CHX-4800KVA/200KV,400KV,600KV,800KV
Zasilanie wejściowe: 380±10% ((trójfazowe),50Hz/60Hz
Liczba reaktorów badawczych HV: 4 sztuk
Pojemność wyjściowa: 4800 kVA
Nominalne napięcie wyjściowe: 200KV,400KV,600KV,800KV
Maksymalne napięcie badawcze: nie więcej niż200KV, 400KV, 600KV, 800KV
Prąd wyjściowy znamionowy: 6A /jednostko lub w serii;12A lub 24A równolegle
Zakres częstotliwości: 30 Hz-300 Hz
Wynik Wzorzec fali napięcia rezonansowego: fala sinus
THD formy fali wyjściowej: ≤ 1%
Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
Cykl pracy: 15 min lub 60 min opcjonalnie w warunkach pracy o niskim prędkości nominalnej;
Współczynnik jakości samego zestawu badawczego: Q≥60
Wzrost temperatury: poniżej 65 K pod prądem nominalnym podczas pracy w cyklu roboczym;
Poziom hałasu: nie więcej niż 70B
Struktura reaktora: typ zanurzonego w oleju, typ cylindru z rurki epoksydowej;

V. Główny panel oprogramowania pomiarowo-regulacyjnego w następujący sposób:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Akcesoria

Pudełko akcesoriów do przechowywania akcesoriów
Kable wejściowe źródła zasilania
Kable wyjściowe źródła zasilania
Kable wyjściowe transformatorów ekscytujących
Kable uziemieniowe systemu
Kable równoległe reaktora
Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
Podstawa nośna dzielnika
Pierścień koronowy dla reaktora testowego i dzielnika
Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.

VII. Inny typowy model

7.1 W przypadku badań hipotetycznych AC na miejscu GIS klasy 123KV ~ 300KV

Model	Nomienne napięcie	Prąd wyjściowy nominalny	Nominalna moc wyjściowa	Zastosowanie (Od 45 Hz)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400 KVA	W odniesieniu do GIS klasy 123KV i poniżej
		1A@400KV		W przypadku GIS klasy 300KV i poniżej
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800 KVA	W odniesieniu do GIS klasy 123KV i poniżej
		2A@400KV		W przypadku GIS klasy 300KV i poniżej
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000 KVA	W odniesieniu do GIS klasy 123KV i poniżej
		2.5A@400KV		W przypadku GIS klasy 300KV i poniżej
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000 KVA	W odniesieniu do GIS klasy 123KV i poniżej
		5A@400KV		W przypadku GIS klasy 300KV i poniżej
Specjalne wymagania mogą zostać złożone na zamówienie

7.2W przypadku badań hipotetycznych AC na miejscu GIS klasy 145KV ~ 362KV

Model	Nomienne napięcie	Prąd wyjściowy nominalny	Nominalna moc wyjściowa	Zastosowanie (Od 45 Hz)
CHX-500KVA/250KV,500KV	250 KV*2	2A@250KV	500 KVA	W przypadku 145 KV i poniżej klasy GIS
		1A@500KV		W przypadku GIS klasy 362KV i poniżej
CHX-1000KVA/250KV,500KV	250 KV*2	4A@250KV	1000 KVA	W przypadku 145 KV i poniżej klasy GIS
		2A@500KV		W przypadku GIS klasy 362KV i poniżej
CHX-2000KVA/250KV,500KV	250 KV*2	8A@250KV	2000 KVA	W przypadku 145 KV i poniżej klasy GIS
		4A@500KV		W przypadku GIS klasy 362KV i poniżej
CHX-3000KVA/250KV,500KV	250 KV*2	12A@250KV	3000 KVA	W przypadku 145 KV i poniżej klasy GIS
		6A@500KV		W przypadku GIS klasy 362KV i poniżej
Specjalne wymagania mogą zostać złożone na zamówienie

7.3 DlaBadanie hipotetyczne AC na miejscu GIS klasy 170KV ~ 550KV

Model	Nomienne napięcie	Prąd wyjściowy nominalny	Nominalna moc wyjściowa	Zastosowanie (Od 45 Hz)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200 KVA	W przypadku GIS klasy 170 KV i poniżej
		2A@600KV		W przypadku 550 KV i poniżej klasy GIS
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800 KVA	W przypadku GIS klasy 170 KV i poniżej
		3A@600KV		W przypadku 550 KV i poniżej klasy GIS
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	W przypadku GIS klasy 170 KV i poniżej
		4A@600KV		W przypadku 550 KV i poniżej klasy GIS
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	W przypadku GIS klasy 170 KV i poniżej
		6A@600KV		W przypadku 550 KV i poniżej klasy GIS
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	W przypadku GIS klasy 170 KV i poniżej
		8A@600KV		W przypadku 550 KV i poniżej klasy GIS
Specjalne wymagania mogą zostać złożone na zamówienie

7.4 DlaBadanie hipotetyczne prądu przemiennego na miejscu GIS klasy 123KV ~ 800KV

Model	Nomienne napięcie	Prąd wyjściowy nominalny	Nominalna moc wyjściowa	Zastosowanie (Od 45 Hz)
CHX-2400KVA/200KV × 4	800KV	12A@200KV	2400KVA	W odniesieniu do GIS klasy 123KV i poniżej
		6A@400KV		W przypadku GIS klasy 300KV i poniżej
		3A@600KV		W przypadku 550 KV i poniżej klasy GIS
		3A@800KV		W przypadku 800KV i poniżej klasy GIS
CHX-3600KVA/200KV × 4	800KV	13A@200KV	3600KVA	W odniesieniu do GIS klasy 123KV i poniżej
		9A@400KV		W przypadku GIS klasy 300KV i poniżej
		4.5A@600KV		W przypadku 550 KV i poniżej klasy GIS
		4.5A@800KV		W przypadku 800KV i poniżej klasy GIS
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	W odniesieniu do GIS klasy 123KV i poniżej
		12A@400KV		W przypadku GIS klasy 300KV i poniżej
		6A@600KV		W przypadku 550 KV i poniżej klasy GIS
		6A@800KV		W przypadku 800KV i poniżej klasy GIS
Specjalne wymagania mogą zostać złożone na zamówienie

VIII. Standardowa tabela badań izolacyjnych na miejscu z IEC 62271-203:2011 dla HV GIS

Variable Frequency Resonant Withstand Voltage Test Set for long HV XLPE Cable
