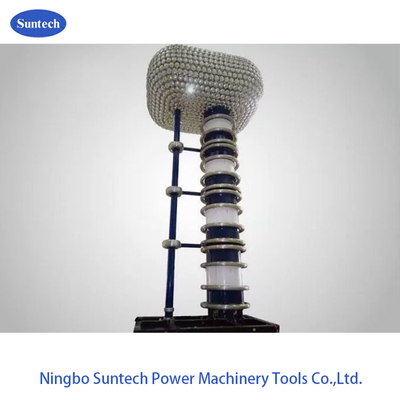

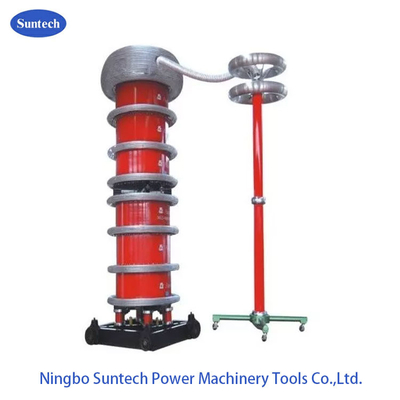

System badań rezonansowych częstotliwości prądu przemiennego dla EHV CVT i CB rutynowych badań

V. Ogólne dane techniczne:

1. Tryb rezonansowego obwodu: rezonansowy seryjny o zmiennej indukcji
2. Model systemu: wykonany na zamówienie
3. Zasilanie wejściowe: 380±10% ((jednopasowe),50Hz/60Hz
4. Poziom produkcji: na zamówienie
5. Wypływ znamionowy napięcie:nie więcej niż 800KV
6. Prąd wyjściowy nominalny: na zamówienie
7. Sam poziom PD: nie więcej niż 10pC
8. Zakres częstotliwości: 50/60 Hz
9. Wyjście Forma fali napięcia rezonansowego: czysta fala sinus
10. THD formy fali wyjściowej: ≤ 1%
11. Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
12. Cykl pracy: 30 min w warunkach pracy poniżej bieżącej wartości znamionowej;
13. Współczynnik jakości samego zestawu badawczego: Q≥30;
14. Wzrost temperatury: poniżej 65 K w warunkach prądu znamionowego przez 30 minut pracy;
15. Poziom hałasu: nie więcej niż 65 dB
16. Struktura reaktora: olej-napoczęty z żelaznym zbiornikiem typu,regulowalna indukcja

1. Moc reakcyjna w pełnej skompensowanej mocy, moc urządzenia i moc wynoszą zaledwie 1/10 pomiarowego urządzenia; z mniejszą objętością i lżejszą w porównaniu do urządzeń o tej samej pojemności.
2. Z dużą mocą wyjściową i małą mocą, niskim kosztem, łatwym w obsłudze i bezpiecznym utrzymaniem.
3. Typowy obwod filtrów prądu, zniekształcenie napięcia wyjściowego (THD) jest bardzo małe
4. Prąd zwarcia po przebiciu błyskowym lub awarii wynosi tylko mniej niż 1/10 (1/Q) zmierzonego prądu, może skutecznie zapobiegać uszkodzeniu punktu uszkodzenia po awarii.
5. Automatyczny wybuch łuku po przebłysku, to długi i stabilny proces odzyskania szeregowego napięcia rezonansowego, bezpieczny.

VII. Funkcja

1. Funkcja zdalnego sterowania i wskazywania dla luk żelaza w jądrze reaktora:W reaktorze zainstalowany jest czujnik luk, który bezpośrednio odczytuje lukę w rdzeniu żelaza na konsoli do prowadzenia operacji.
2. Funkcja automatycznego wycofania się po wygaśnięciu czasu wytrzymania:Kiedy wygasa czas, system automatycznie wyłącza się.
3. Pozycja zerowa, zamknięcie, zerowy start, funkcja wzrostu:Jeśli regulator napięcia nie jest w pozycji zerowej, przycisk wyjściowy HV nie może być zamknięty, zapewniając system z zero.
4. Ochrona przed prądem:System jest z przekaźnikiem prądu, który ma wysoką odporność na zakłócenia, szybkie działanie, ochronę obiektu testowego przed uszkodzeniem prądu.
5. Nad napięciem i błyskiem obiektu testowegofunkcje ochrony nadprzestrzennej:System ten wykorzystuje elektroniczną tablicę zabezpieczającą przed nad napięciem i przebłyskiem, chroni obiekt testowy przed nad napięciem i przebłyskiem.duża dyskrecja i niewygodna regulacja napięcia ochronnego w zakresie szczeliny kulistejUstawienie ochrony przed nad napięciem jest ręczne, wyświetlacz cyfrowy, który jest bezpośredni, wygodny i dokładny.Wzorce zabezpieczenia przed wstrząsem błyskowym różnica wypadkowa opóźnienia opadania sygnału rozładowaniaJest on o wysokiej dokładności, unikając ewentualnego błędu w ruchu w wyniku awaryjnej rozbieżności wzrostu opóźnienia.
6. Funkcja monitorowania danych badań w czasie rzeczywistym:Jest w stanie monitorować napięcie boczne HV, prąd i napięcie boczne LV, prąd, co jest bardziej bezpośrednim wyświetleniem stanu badania.
7. Cyfrowy wyświetlacz rezonansu obwodu i funkcji blokowania, gdy nie jest rezonansem i wzmocniony:
8. Jeśli system nie znajduje się w punkcie rezonansu, musi nacisnąć przycisk zamknięcia, aby zwiększyć.,Uwolnij przycisk zamknięcia, kliknij przycisk podwyższenia/spodwyższenia, aby podwyższyć lub obniżyć.
9. Zatrzymanie awaryjneW przypadku wystąpienia nieprawidłowych warunków podczas badania włączyć ten przełącznik.W celu ochrony bezpieczeństwa personelu badawczego i sprzętu, główne zasilanie zostanie odcięte natychmiast..

VIII.Akcesoria

• Pudełko akcesoriów do przechowywania akcesoriów
• Kable podłączające konsoli sterującej i regulacji napięcia
• Kable podłączające ragulatora napięcia i transformatora ekscytującego
• Kable wyjściowe transformatorów ekscytujących
• Kable uziemieniowe systemu
• Kable równoległe reaktora
• Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
• Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
• Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.

IX. Model fakultatywny
