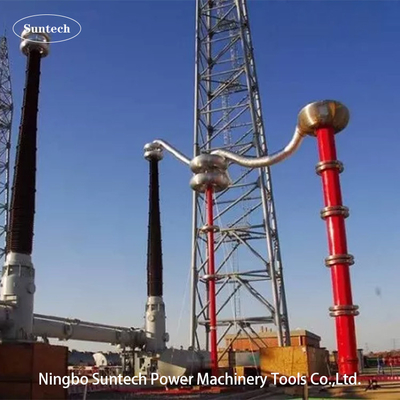

Zestaw badawczy wysokiego napięcia z układem rezonansowym AC o zmiennej częstotliwości dla podstacji UHV lub GIS

III. Zasada badania:


VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))


IV. Ogólne dane techniczne

1. Tryb badania układu: rezonans seryjny o zmiennej częstotliwości
2. Model systemu: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. Zasilanie wejściowe: 380±10% ((trójfazowe),50Hz/60Hz
4. Liczba reaktorów badawczych HV: 4 sztuk
5. Pojemność wyjściowa: 4000 kVA
6. Władza wyjściowa znamionowa: 200KV,400KV,600KV,800KV,1000KV
7. Maksymalne napięcie badawcze: nie więcej niż200KV, 400KV, 600KV, 800KV, 1000KV
8. Prąd wyjściowy znamionowy: 4A /jednostko lub w serii;16A lub 20A równolegle
9. Zakres częstotliwości: 20 Hz-300 Hz
10. Wynik Wzorzec fali napięcia rezonansowego: fala sinus
11. THD formy fali wyjściowej: ≤ 1%
12. Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
13. Cykl pracy: 60 min opcjonalnie w warunkach pracy o niskim prędkości nominalnej;
14. Współczynnik jakości samego zestawu badawczego: Q≥60
15. Wzrost temperatury: poniżej 65 K pod prądem nominalnym podczas pracy w cyklu roboczym;
16. Poziom hałasu: nie więcej niż 70B
17. Struktura reaktora: typ zanurzonego w oleju, typ cylindru z rurki epoksydowej;

V. Cechy techniczne i zalety

• Projekt modułowy, umożliwiający równoległe połączenie reaktorów w serii, szeroki zakres zastosowań.
• Zakres częstotliwości roboczej:20-300 Hz
• Wysoka wartość współczynnika jakości:Q ≥ 100 ((gdy f=20Hz) duża pojemność cieplna, niski wzrost temperatury, długi
• nieprzerwany okres wykonania
• Praktyczne do badań terenowych dla wielkości i masy mniejszej niż konwencjonalne transformatory testowe.
• Włókno napięcia wyjściowego jest falą sinusową, współczynnik odchylenia fali ≤ 1%
• Urządzenie to może być wyposażone w specjalny pojazd badawczy i pojemnik razem
• Niezależny projekt PD.

VI. Główny panel oprogramowania pomiarowo-regulacyjnego w następujący sposób:

VII.Akcesoria

• Pudełko akcesoriów do przechowywania akcesoriów
• Kable wejściowe źródła zasilania
• Kable wyjściowe źródła zasilania
• Kable wyjściowe transformatorów ekscytujących
• Kable uziemieniowe systemu
• Kable równoległe reaktora
• Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
• Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
• Podstawa nośna dzielnika
• Pierścień koronowy dla reaktora testowego i dzielnika
• Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.

VIII. Inny typowy model

1 W przypadku GIS klasy 123KV ~ 300KV badanie hipotetyczne AC na miejscu

2W przypadku badań hipotetycznych AC na miejscu GIS klasy 145KV ~ 362KV

3 DlaBadanie hipotetyczne AC na miejscu GIS klasy 170KV ~ 550KV

4 DlaBadanie hipotetyczne prądu przemiennego na miejscu GIS klasy 123KV ~ 800KV

IX. Standardowa tabela badań izolacyjnych na miejscu z IEC 62271-203:2011 dla HV GIS
