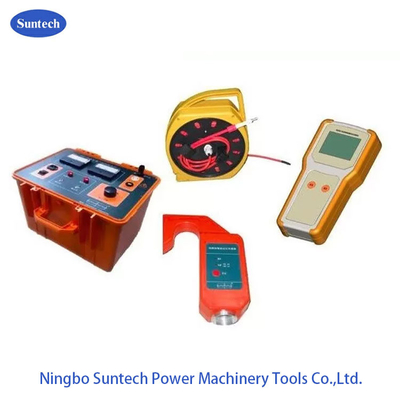

Trwałe urządzenia pomiarowe wysokiego napięcia, urządzenia do lokalizacji usterek w kablach

Wykonawca identyfikacji kabli podziemnych, wykonawca lokalizacji rur i kabli podziemnych

I. Stosowanie i opis

1. Stosuje się do systemu dystrybucji zasilania o niskim napięciu neutralnego uziemienia.

2Używane do wykrywania błędu uziemienia metalowego, błędu uziemienia łuku, błędu uziemienia oporu i tak dalej.

3- Wykonalne dla uszkodzonej linii, złożyć wniosek o linię odgałęzienia

4. Ultra niskiej częstotliwości sygnał, aby uniknąć wpływu kondensatora.

5. odtworzyć usterkę przez sygnał wysokiego napięcia, łatwo zlokalizować

6. Bezpieczny nadajnik przez funkcję czarnego i zwarcia

7. Wysokiej czułości czujnik, otwarty projekt i łatwy do powieszenia na linii

8Bezprzewodowa transmisja, bezpieczna i niezawodna

9. Elastyczne zasilanie. Przekaźnik jest obsługiwany przez zasilanie i generator elektryczny. Czujnik i odbiornik są przez suchą baterię

10Lekki i łatwy w noszeniu.

11. Odbiornik ma duży interfejs wyświetlacza LCD, który może wyświetlać bieżący kształt fali i bieżącej wartości

II. Dane techniczne

1Dokładność lokalizacji:0.2m

2Specyfikacja nadajnika:
napięcie otwartego obwodu: fala podstawowa ważna 0~28 kV
Prąd zwarcia: fala podstawowa ważna 0~35mA ((impuls prądu stałego, wartość szczytowa 100mA))
częstotliwość wyjściowa:1Hz

3Odległość komunikacji między odbiornikiem a nadajnikiem:≥30m

4. Moc nadajnika: 220 V prądu przemiennego lub generator elektryczny

5Moc nadajnika: maks. 900 W

6Zasilanie czujników: 3 baterie alkaliczne AAA

7Zasilanie odbiornika: 5 AA baterii alkalicznych

8Wymiary: nadajnik 455mmx355mmx310mm
Czujnik 180mmx100mmx35mm
Odbiornik 205mmx200mmx35mm

9Waga: nadajnik 15 kg
Czujnik 0,45 kg
Odbiornik 0,45 kg

10Warunki pracy:

Temperatura -10°C-40°C

Wilgotność 5-90%

Wysokość ≤4500 m

III. Zalety techniczne

1. Dobre rozwiązanie określania pojedynczej fazy do błędu ziemi
2. Dotyczy systemu zasilania zieleniowego linii powietrznej o niskim prądzie.
3. Wykorzystuje się do określenia błędu ziemi, gdy linia się rozpada, gdy występują błędy uziemienia pojedynczej fazy
