Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | CTT1000 |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 10-15 dni roboczych |
Zasady płatności: | T/T, akredytywa |
Możliwość Supply: | 10 zestawów / miesiąc |
Nazwa produktu: | Tester śledzący kable | Aplikacja: | Wykrywanie głębokości i lokalizacja kabli |
---|---|---|---|
Woking Freq: | 500 Hz, 1 kHz, 8 kHz, 33 kHz, 66 kHz, 93 kHz | Maks. napięcie: | Maks.200V (Wartość szczytowa prądu przemiennego) |
Zasilanie: | Wbudowana ładowalna bateria litowa | Ładowarka: | Wejście AC 100-240 V, 50/60 Hz, wyjście DC 8,4 V, 2 A. |
Waga: | Nadajnik 2,2 kg, odbiornik 2,2 kg | warunki pracy: | -10--40℃. -10--40 ℃. Humidity 5-90% RH, Altitude<4500m Wilgotność 5-90% R |
High Light: | 500 Hz kablowy tester śledzenia,Wykrywający głębokość podłoża,Zestaw badaczy usterek kablowych 240 V |
Wykrywacz identyfikatorów kabli podziemnych, zestaw badawczy usterek kabli, wykrywacz kabli
I. Zastosowanie:

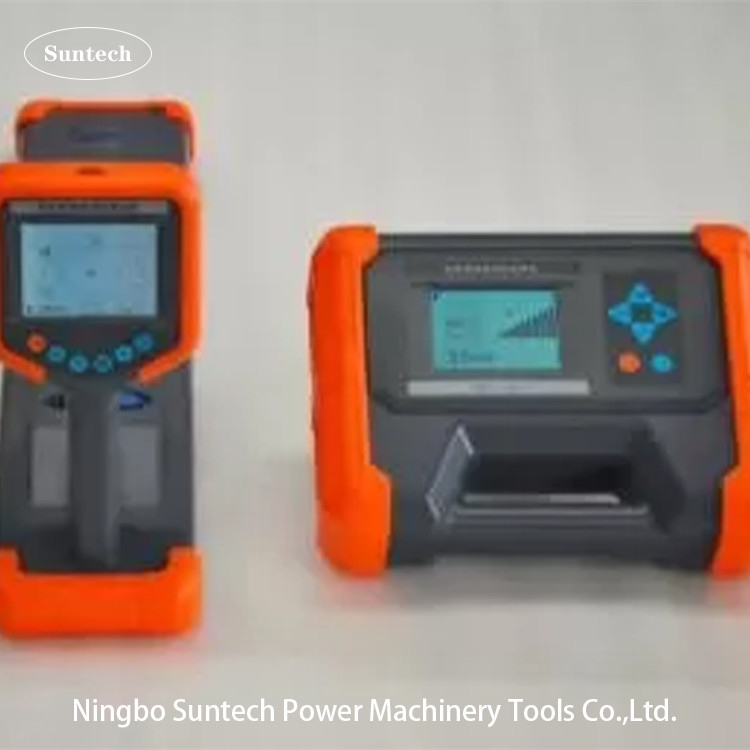

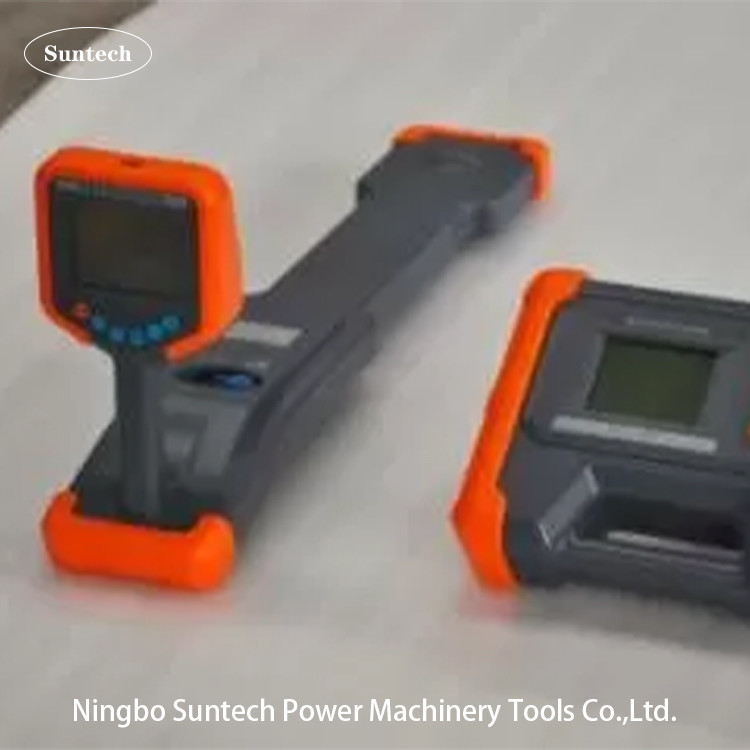

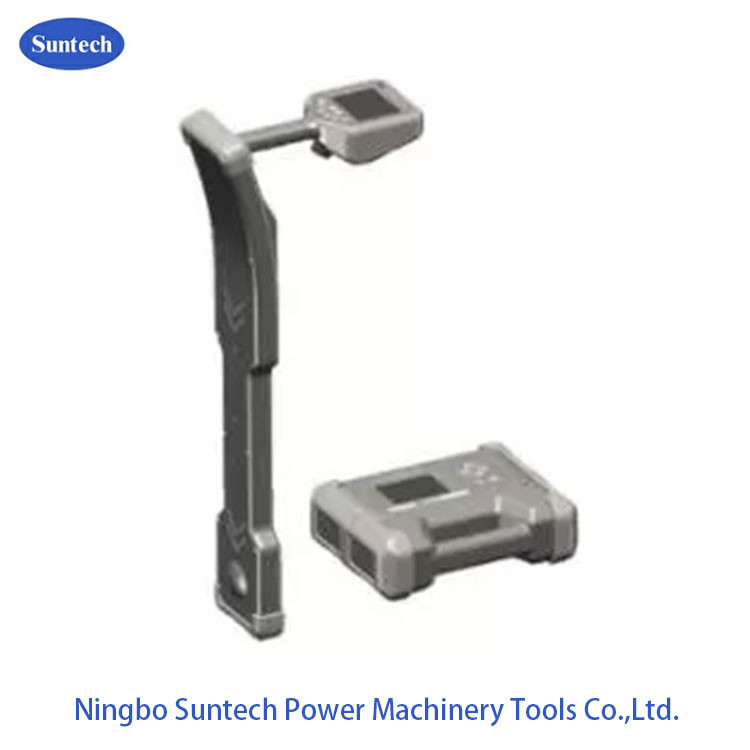

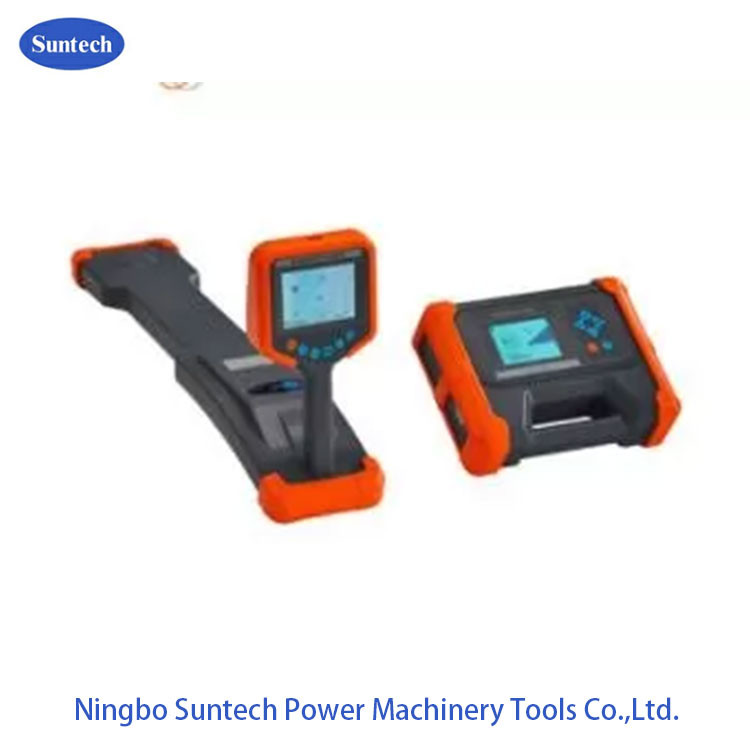

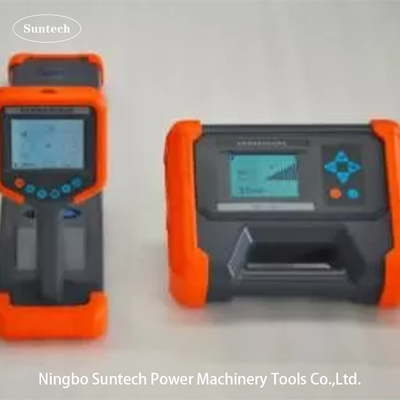

CTT1000 jest wysokowydajnym systemem wykrywania podziemnych rurociągów metalowych składającym się z nadajników i odbiorników sygnału.badania rurociągów i pomiar głębokości rurociągów metalowych i kabli podziemnychMoże wykonywać identyfikację unikalności z różnymi wybranymi akcesoriami, a także uszkodzenia izolacji rur i wyszukiwanie niektórych rodzajów usterek kabli
II. Cechy charakterystyczne
Wyświetlacz kompasu: intuicyjnie wyświetla lokalizację rurociągu i kierunki w lewo i prawo.
Śledzenie prawdziwych i fałszywych sygnałów: pomiar kierunku prądu, śledzenie poprawnych sygnałów błędów, wyeliminowanie zakłóceń linii (niektóre częstotliwości).
Pomiary głębokości i prądu mogą wyświetlać historyczną krzywą siły sygnału.
Całkowicie cyfrowe, precyzyjne przetwarzanie próbek: stabilne i niezawodne, ultrawysoka wrażliwość, silna zdolność przeciwdziałania zakłóceniom,może całkowicie tłumić częstotliwość mocy i zakłócenia harmoniczne sąsiednich kabli i rurociągów.
Wykrycie kabli biegnącej: wysokiej wydajności zaciski przesyłowe, maksymalny sygnał wyjściowy sprzężenia do kablu biegnącego.
Identyfikacja kabli/rurociągów: elastyczne zaciski (opcjonalne) są łatwe w użyciu i wyraźnie dają wyniki identyfikacji; stetoskopy (opcjonalne) mogą być używane, gdy nie jest wygodne użycie zacisków.
Wykrywanie usterek w ziemi: wzmacniacz HV (opcjonalnie) podnosi maksymalne napięcie wyjściowe do 1000 V, wykorzystuje ramę A (opcjonalnie) do lokalizowania punktów zerwania izolacji ziemi rurociągu,Nie ma potrzeby dostosowywania do zeraStrzałka wskazuje kierunek punktu uszkodzenia.
Wielokrotne częstotliwości wykrywania: aktywne i bierne wykrywanie.
Różnorodność wyjścia sygnału nadajnika: wyjście bezpośredniego połączenia, wyjście sprzężenia zacisków, indukcja promieniowania.
Wysoka moc wyjściowa nadajnika, wielokrotna regulacja wyjścia, automatyczne dopasowywanie i ochrona impedancji.
Wbudowana bateria litowo-jonowa o dużej pojemności,
Niezawodna, lekka i przenośna.
III. Parametry techniczne
Przekaźnik
Tryby wyjścia: wyjście bezpośredniego połączenia, indukcja promieniowania, wyjście sprzęgła (nieobowiązkowe), wzmacniacz HV zlokalizujący usterki (nieobowiązkowe).
Częstotliwość wyjściowa: 640 Hz (częstotliwość złożona), 1280 Hz (częstotliwość złożona), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Moc wyjściowa: Max.10W, 10 biegów regulowanych, automatyczne dopasowywanie impedancji.
napięcie wyjściowe bezpośredniego połączenia: maksymalnie 150 Vpp.
Ochrona przed przeciążeniem i zwarciem.
Interfejs człowiek-maszyna: wyświetlacz LCD o rozmiarach 320 x 240 punktów.
Wbudowana bateria: 4 sekcja 18650 bateria litowo-jonowa, nominalna 7,4V, 6,8Ah.
Odbiornik
Tryb wejścia: Wbudowana cewka odbiórcza, elastyczne CT (opcjonalnie), stetoskop (opcjonalnie), urządzenie wykrywające usterki typu A (opcjonalnie).
Częstotliwość odbioru: Aktywna częstotliwość wykrywania dla rur: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Częstotliwość zasilania pasywna częstotliwość wykrywania: 50Hz/60Hz i 250Hz/300Hz (konfigurowalna przez użytkownika).pasywna częstotliwość wykrywania RF: centralna częstotliwość wynosi odpowiednio 10kHz, 33kHz, 82kHz.
Tryb wykrywania rur: metoda szerokiego szczytu, metoda wąskiego szczytu, metoda doliny dźwięku.
Tryb identyfikacji kabli: elastyczne CT (opcjonalne) automatyczna identyfikacja i pomiar prądu, identyfikacja stetoskopem (opcjonalna).
320*240 wyświetlacz LCD, pokazuje amplitudę sygnału, kierunek lewy/prawy, wskazanie poprawne/niepoprawne, krzywą historii siły sygnału, głębię, prąd i wynik.
Wbudowana bateria, 2 sekcje 18650 baterii litowo-jonowej, 7,4V, 3,4Ah.
Pozostałe
Wymiary: nadajnik 280*220*90mm, odbiornik 680*277*120mm.
Waga: nadajnik 2,3 kg, odbiornik 2,0 kg.
Ładowarka: wejście AC100-240V, 50/60Hz, wyjście DC 8,4V,2A/3A.
Warunki pracy: temperatura -10-40°C, wilgotność 5-90% RH, wysokość <4500m.
IV. Standardowe akcesoria
Nie, nie, nie. | Nazwa | Rysunki i instrukcje | Co to jest? |
1 | Kabel podłączający do wyjścia nadajnika | 1 | |
2 | Wiertarka uziemieniowa | 2 | |
3 | Linię przedłużania uziemienia | 1 | |
4 | Ładowarka | T standard, nadajnik i odbiornik muszą być ładowane oddzielnie | 2 |
V. Akcesoria opcjonalne (określić podczas zamówienia)
Nie, nie, nie. | Nazwa | Rysunki i instrukcje |
1 | Kabel łączący akcesoria odbiorników. | Niebieski 6-rodzeniowy wtyczek |
2 | Kabel łączący akcesoria nadajnika. | Czerwona 5-rodzina wtyczka |
3 | CT z zaciskiem dla nadajnika | |
4 | Elastyczny CT dla odbiornika | |
5 | Ramka | |
6 | Wykrywanie usterek HV | |
7 | Miniaturowy stetoskop | |
8 | Stetoskop długiego pnia | |
9 | Pręt wykrywający dla stetoskopu długiego pnia |
