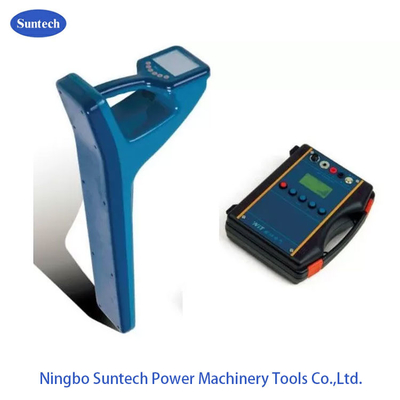

Sprzęt do badań kabli wysokonapięciowych z łatwym promieniowaniem Identyfikator kabli podziemnych

Wykonawca identyfikacji kabli podziemnych, wykonawca lokalizacji rur i kabli podziemnych

I. Zastosowanie

1Używany do lokalizacji śladów i głębokości wszelkiego rodzaju rur metalowych, identyfikacji kabli zasilania włączonego/wyłączonego

2. wskazanie prawidłowo/niewłaściwie: opatentowane wykrywanie zacisku, aby bezpośrednio wyświetlać wynik

3Łatwe zlokalizowanie usterek

4Automatyczne wykrywanie głębokości i prądu.

5Zapisy historyczne, pokazują zmiany bezpośrednio.

6Doskonała zdolność przeciwdziałania zakłóceniom

7Wysoka moc wyjściowa, maksymalnie 10W, 4 stopnie, łatwe w obsłudze.

8Automatyczne dopasowywanie i ochrona impedancji

9- elastyczne źródło zasilania: bateria wewnętrzna,AC220V lub zapalniczka do cygar w samochodzie (12V)

II. Dane techniczne

Część odbiornika

1. tryb wejścia: wejście zacisków, wewnętrzna pętla odbiorcza, 1k mini czujnik, 8k mini czujnik, wsparcie ramy

2. częstotliwość odbioru: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, częstotliwość mocy, częstotliwość radiowa, częstotliwość wykrywania usterek

3. Tryb wykrywania rur: Inteligentna metoda szczytowa (szeroka): nadaje się do aktywnej wykrycia.
Metoda szczytowa: nadaje się do wykrywania biernego.
4. Tryb identyfikacji kabli: inteligentna identyfikacja zacisków.

5. HMI: 320x240 kropek LCD.

6Akumulator wewnętrzny: Akumulator z ogniwami litowymi, 14,8V,7Ah

7Rozmiary ramy: 700mm*270mm*120mm

8Waga:30,5 kg dla jednostki głównej

Część nadajnika

1. tryb wyjściowy: bezpośredni przyłącze wyjściowe, wyjście sprzęgła, wyjście promieniowania

2. częstotliwość wyjścia: 500Hz,1kHz,8kHz,33kHz,66kHz, częstotliwość lokalizacji usterek

3Moc wyjściowa: maksymalnie 10W, 4 tysiące

4. napięcie wyjściowe: maks.150v

5- Zrównanie i ochrona impedancji: automatyczne

6. HMI:128*64 DOTS LCD

7Bateria wewnętrzna: Bateria z ogniwami litowymi,14.8v,7ah

8. zasilacz zewnętrzny: napięcie napędowe pojazdu 12VDC

9. wymiary:rozmiar głównej jednostki 275*220*100mm

10. waga: waga głównej jednostki 2,4 kg

III. Zalety techniczne

• Wsparcie w lokalizacji
• Strzałka w lewo / prawo wskazuje śledzenie trasy kabla
• Wyświetlanie wartości głębokości
• Wskazanie właściwe/niewłaściwe
• Wykryć kabel zasilania bezpośrednio
• Inteligentne wykrywanie zacisków, aby bezpośrednio wykazywać właściwe/niewłaściwe
• Łatwe wykrywanie promieniowania
• Inteligentne lokalizowanie usterek, wskazywanie
