Profesjonalne urządzenia do badania kabli wysokonapięciowych / identyfikator kabli wysokonapięciowych

Wykrywacz identyfikacji kabli na żywo, identyfikator kabli, identyfikacja sekwencji fazy kabli wysokiego napięcia

I. Wprowadzenie produktu

FKSB-2000 tester identyfikacji kabli przenośnych jest stosowany do identyfikacji konkretnego kabla w zbiorze kabli podczas montażu, migracji, konserwacji i obsługi usterek kabli zasilania.Posiada właściwości dokładnego, szybkie, proste działanie i szeroki zakres zastosowań. Jest niezbędnym narzędziem badawczym w zakresie budowy i konserwacji kabli.

II. Zasada produktu

Urządzenie składa się z nadajnika identyfikacji kabla, odbiornika identyfikacji kabla, zacisków nadających i odbierających oraz linii połączenia sygnału wyjściowego.Ma wysoką moc impulsową; funkcje sygnału odbioru na miejscu jasne, lekkie i elastyczne, wysoka wrażliwość, może skutecznie tłumić zakłócenia częstotliwości mocy na miejscu; dokładny i szybki osąd; niezawodny obwód ochronny,nie boi się zwarcia wyjściowego; duża szczęka ф150 odpowiednia do różnych obszarów przekroju poprzecznego Kabel zasilania; wewnętrzny transformator izolacyjny o dużej mocy,operator nie ma bezpośredniego kontaktu elektrycznego z sieciąPo zidentyfikowaniu kabla nie jest konieczne odłączenie obu końców kabla od urządzenia dystrybucyjnego energii.Kabel można zidentyfikować online, gdy kabel jest w trybie, co zwiększa wydajność identyfikacji i znacznie zmniejsza bezpośrednie i pośrednie skutki wyłączeń prądu.

Nadajnik i odbiornik urządzenia do identyfikacji kabli FKSB-2000 wykorzystują technologię kodowania i dekodowania pojedynczego układu i technologię PSK szeroko stosowaną w dziedzinie komunikacji.Na uchwytniku nadającym przesyłany jest sygnał kodowany fazowo o średniej wartości 0, a odbiornik z jednym układem w odbiorniku filtruje otrzymany sygnał przez sprzęt i oprogramowanie, a następnie wykonuje identyfikację fazy.Wskazać strzałkę, która emituje zacisk i przyjmujący zacisk do końca kablaPrzy zaciszaniu kable zaciskiem odbiornika amperometr jest skierowany w prawo z dźwiękowym i wizualnym sygnałem.i kierunek prądu jest przeciwny kierunkowi prądu zidentyfikowanego kabla, a nie ma wskazań dźwiękowych i świetlnych. To ucieleśnia zdolność zidentyfikowanego kabla docelowego. Łatwo jest wyraźnie zidentyfikować zidentyfikowany kabel z wielu kabli.Ponadto, ponieważ natężenie prądu sygnału na zidentyfikowanym kablu jest takie samo, przyjmujące zaciski otrzymują tę samą siłę sygnału elektromagnetycznego wzdłuż kabla,i identyfikowany kabel nie jest ograniczony długością identyfikowanego kabla.

III. Cechy

1. Połączyć identyfikację ładowania i funkcję identyfikacji nieelektrycznej w jeden.ale również nadaje się do identyfikacji i oceny kabla z punktemOperacja jest bardzo prosta i wygodna w obsłudze.

2Identyfikator kablowy różni się od konwencjonalnego, wykorzystuje nową technologię komunikacyjną zui.Nadajnik wykorzystuje technologię pojedynczego układu do kodowania i zasilania przesyłanego sygnału, i łączy sygnał z kablem. Odbiornik w odbiorniku odbiera sygnał. Dekodowanie sygnału fazowego i identyfikacja fazy.Kabel docelowy jest identyfikowany z dużego zestawu kabli w oparciu o * charakterystykę charakterystyk fazy sygnału na kablu docelowymW związku z tym wydajność pracy jest niezawodna, a ultra długi kabel może być również precyzyjnie rozróżniony.Odpowiednie dla wszystkich typów kabli napędowych wysokiego i niskiego napięcia.

IV. Skład i funkcja

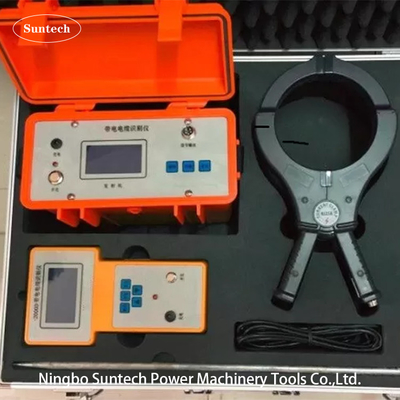

Identyfikator składa się głównie z następujących sześciu części.
1. nadajnik sygnału: sygnał elektromagnetyczny o wysokiej częstotliwości, który wytwarza określoną ilość mocy, stosowaną do z góry zidentyfikowanego kabla zasilania lub kablu napędowego i wytwarza stały prąd na kablu.

2Odbiornik sygnału: sygnał wykryty przez zacisk sprzęgłowy jest wyświetlany w postaci długości siatki, wielkości liczby i dzwonka.Operator dokonuje oceny na podstawie siły odbieranego sygnału.

3- szczypce łączące: wykorzystywane do przesyłania i odbierania sygnałów elektromagnetycznych (szczypce nadające i szczypce odbierające są używane zamiennie).

4Ładowarka: Używana do ładowania nadajnika i odbiornika sygnału.

5. Bezpośrednio połączona linia sygnałowa: Jest to czerwona i czarna podwójna linia zaciskowa, która jest używana do bezpośredniej identyfikacji połączenia kabla awarii zasilania.

6. Połączenie kleszczeli sprzęgających: dla kleszczeli sprzęgających z nadajnikiem sygnału i odbiornikiem

V. Główne cechy techniczne

5.1 Część nadajnika
1.Sygnał wyjściowy: sygnały synowo-przewrotowe czterech częstotliwości, mianowicie niskiej częstotliwości, częstotliwości średniej, wysokiej i częstotliwości radiowej.
2Moc wyjściowa: moc wyjściowa stała, niska, średnia i wysoka trzy (maksymalnie nie mniejsza niż 6).
3. Tryb wyjścia: metoda bezpośredniego połączenia, metoda sprzężenia.
4Wyświetlacz impedancji: w zakresie 25500 ohm.
5- Automatyczne dopasowanie ładunku.
6Interfejs wyświetlacza: duży ekran LCD chiński, wyświetlacz graficzny, z podświetleniem.
7Źródło zasilania: Standardowa pierwsza bateria 1,2 V z 6 sekcjami, ładowana i rozładowywana 500 razy.
8Czas oczekiwania: więcej niż 8 godzin.
9Przegrzewanie i prąd: ochrona automatyczna.
10Temperatura pracy: -20 ° C - 50 ° C
11Objętość: 265 × 125 × 210 mm
12Waga: 2 kg

5.2 Część odbiornika
1. częstotliwość odbioru: odbiór sygnałów biegłych sinusów pięciu różnych częstotliwości, mianowicie niskiej częstotliwości, średniej częstotliwości, wysokiej częstotliwości, częstotliwości radiowej, 50HZ.
2/Sposób odbierania: szczypce sprzęgające.
3Interfejs sygnału: interfejs cyfrowy, długość rasteru i bufor dźwięku
4Interfejs wyświetlacza: duży ekran LCD chiński, wyświetlacz graficzny, z podświetleniem.
5Kontrola wzrostu: ręczna regulacja, zakres dynamiczny 000-100 dB.
6. Długość wykrywania: przy bezpośrednim podłączeniu kabla maksymalna długość wynosi 15 km. Podłączając kabel, pierwsze sprzężenie może mierzyć 3 km, a sprzężenie jest nieskończenie wiele razy.
7Źródło zasilania: standardowa piąta bateria 1,2 V z 6 sekcjami, ładowana i rozładowywana 500 razy.
8Czas oczekiwania: więcej niż 12 godzin, powiadomienie o uruchomieniu.
9Przegrzewanie i prąd: ochrona automatyczna.
10Temperatura pracy: -20 ° C - 50 ° C.
11Objętość: 126 × 43 × 230 mm
12Waga: 1,0 kg
