Name: Sprzęt do testowania kabli o bardzo niskiej częstotliwości wysokiego napięcia
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0,1Hz
Price: 285,715.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Zasada testu: Bardzo niska częstotliwość

Użycie: AC Przeciwdziałanie napięciu

Obiekt testowy: Kabel i generator o napięciu 35KV i niższym

Część: Kontroler, wzmacniacz HV, obciążenie kondensatora kompensacyjnego

Częstotliwość testowa: 0,1 Hz, 0,05 Hz, 0,02 Hz

Max.Przetężenie badawcze: 0 ~ 80KV

Dokładność: ± (3% pełnej skali +0,5 KV)

Max, pracuję.: 60 minut

Podkreślić:

Identyfikator kabli niskiej częstotliwości 80KV

Sprzęt do testowania kabli wysokonapięciowych 0

02 Hz

Podstawowe informacje

Miejsce pochodzenia: Ningbo, Chiny

Nazwa handlowa: Ningbo Suntech Power

Orzecznictwo: ISO9001

Numer modelu: VLF-80KV/0,1Hz

Zapłata

Szczegóły pakowania: Eksport standardowa drewniana obudowa bez spumigaty

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T/T

Możliwość Supply: 20 zestawów / miesiąc

Galeria

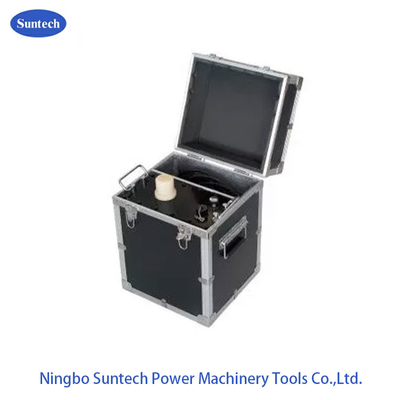

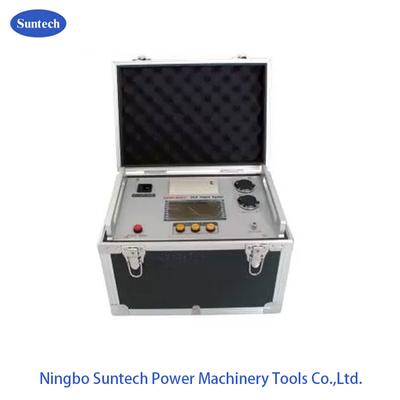

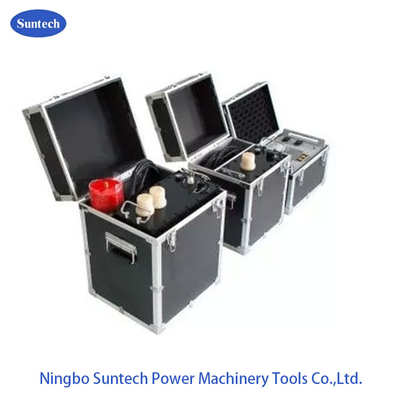

Sprzęt do testowania kabli o bardzo niskiej częstotliwości wysokiego napięcia

opis produktu

Szczegółowy opis produktu

Zasada badania:	Bardzo niska częstotliwość	Użycie:	AC Przeciwdziałanie napięciu
Obiekt testowy:	35KV i poniżej Kabel i generator	Składnik:	Kontroler, wzmacniacz HV, obciążenie kondensatora kompensacyjnego
Częstotliwość badań:	0.1Hz, 0.05Hz, 0.02Hz	Max.Przetężenie badawcze:	0 ~ 80KV
Dokładność:	± (3% pełnej skali +0,5 KV)	Max. Praca:	60 minut
Wysokie światło:	detektor kabli podziemnych , identyfikator kabla wysokiego napięcia

Sprzęt do testowania kabli o bardzo niskiej częstotliwości wysokiego napięcia, sprzęt do testowania akceptacji, tester kabli VLF

I. Zastosowanie:

Model VLF-80KV/0,1Hz został zaprojektowany do wykonywania badań napięcia na miejscu przy użyciu technologii bardzo niskiej częstotliwości do:mocggeneratory lubW porównaniu z zestawem badawczym Hipot na częstotliwości głównego zasilania, zestaw badawczy VLF HV wymaga tylko znacznie mniejszej pojemności mocy testowej ((teoretycznie około 1/500).Jego wielkość i waga również znacznie zmniejszyła się. Szczególnie pojawienie się nadzoru może wykryć generator izolacji nieprawidłowe zjawiska, takie jak powierzchnia korony, wyładowania i tak dalej.

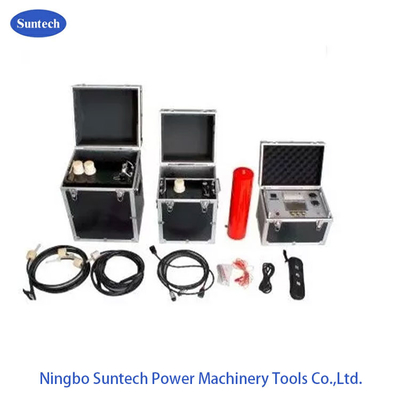

Zestaw testowy składa się z skrzynki sterującej, dwóch wzmacniaczy HV, kondensatora kompensacyjnego i pręta rozładowania.ma doskonałą wydajność.

Jeśli pojemność próbki jest mniejsza niż 0,05 uF, forma fali wyjściowej zestawu badawczego będzie zła.opcjonalny kondensator jest niezbędny do podłączenia.

Do tej pory zaprojektowany zestaw testowy tworzył również wieleinny model seryjnyZgodnie z różnymi zastosowaniami w badaniach wytrzymałości poprzez wzmacniacz HV liczba konfiguracji w każdym zestawie, podobny model może zobaczyć inny typowy model w następującym punkcie.

II. Wykaz części tego modelu:

Sł	Opis	Ilość
1	Jednostka pomiarowa i kontrolna VLF	1	jednostka
2	50KV HV Booster	1	jednostka
2	30KV HV Booster	1	jednostka
3	Pręty rozładowujące	1	jednostka
4	Kondensator obciążenia, 0,04 μF	1	jednostka
5	Kable testowe/przyłączające HV	1	zestaw
6	Kabel ziemski	1	jednostka
7	20A bezpiecznik	5	jednostka
8	Papier drukowany	2	jednostka
9	Podręcznik	1	jednostka
10	Raport z badania fabrycznego	1	jednostka

III. Cechy produktu:

Elektroniczna konwersja częstotliwości
Mikroprocesor sterowany
Dwa wzmacniacze HV, wyjście 90KV w serii; lub 40KV/50KV dla jednego
Duży wyświetlacz LCD
Wynik fal sinus
Ochrona przed prądem, czas działania poniżej 20 ms
Ochrona przed prądem zarówno po stronie wejścia, jak i wyjścia, czas działania mniejszy niż 20 ms
Prąd wyjściowy/falę napięcia jest próbkowany bezpośrednio po stronie wysokiego napięcia
Rezystor ograniczający prąd HV wewnątrz
Mikro-drukarka wewnątrz
Poziom napięcia wyjściowego nie będzie podlegał wpływowi prądu pojemnościowego podczas badania, ponieważ konstrukcja zwrotów ujemnych w pętli zamkniętej

VI. Opcjonalny model i zakres badań:

Model	Napięcie szczytowe	Zakres pomiarowy	Waga	Zakres obiektów badań
VLF-30	30 kV	00,1 Hz,≤ 1,1 μF	Kontroler: 4 kg Wzmocnienie: 25 kg Wielkość: LWH 323174323	10 KV i poniżej napięcia Kabel, generator.
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-50	50 kV	00,1 Hz,≤ 1,1 μF	Kontroler: 6 kg Wzmocnienie: 45 kg Wielkość: LWH 357210365	15.75KV i poniżej napięcia kabel, generator
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-60	60 kV	00,1 Hz,≤ 1,1 μF	Kontroler: 6 kg Wzmocnienie: 50 kg Wielkość: LWH 357220370	18KV i poniżej napięcia kabel, generator
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF- 80	80KV	00,1 Hz,≤ 1,1 μF	Kontroler: 8 kg Wzmocnienie: 90 kg Wielkość: LWH 357240390	35 KV i poniżej napięcia kabel, generator

V.Rysunek połączenia testowego

1. W przypadku kabla XLPE pod napięciem badawczym 80 KV

Sprzęt do testowania kabli o bardzo niskiej częstotliwości wysokiego napięcia 0

2. Dla statora generatora poniżej napięcia badawczego 50 KV
Sprzęt do testowania kabli o bardzo niskiej częstotliwości wysokiego napięcia 1

VI.Wybór modelu testowego

1- Do testowania kabli.

Formuła napięcia szczytowego badania: Umax=3U₀,

U₀=Jednopasowe napięcie znamionowe kabla

Czas badania: 60 min.

2. Do statoru generatora

U_badanie=1,414*βKU₀,

U_badanie---- napięcie próbne szczytowe 0,1 Hz (kV);

β-------0,1 Hz i współczynnik ekwiwalentu napięcia 50 Hz, zwykle przyjmując 1.2;

Zazwyczaj 1,3 do 1.5, zazwyczaj przyjmuje się 1.5;

Uo----- Winkle statora generatora o napięciu nominalnym (kV):
