Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | Seria FKTF |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 25 ~ 30 dni roboczych |
Zasady płatności: | T/T |
Możliwość Supply: | 10 jednostek/1 miesiąc |
Zasada testu: | Obwód rezonansowy o zmiennej częstotliwości | Obiekt testowy: | Test napięcia wytrzymywanego AC poniżej 108 KV |
---|---|---|---|
Maksymalna pojemność: | OEM | Maks. Napięcie: | OEM |
Cecha konstrukcyjna: | typ przenośny | Część: | Źródło zasilania V/F, transformator wzbudzenia, lżejszy modułowy reaktor testowy i dzielnik napięcia |
Częstotliwość testowa: | 30-300 Hz | Cykl pracy: | 60 miętówek |
Obiekt testowy: | Kabel 35KV, Kabel 10KV, Podstawa zasilania 35KV | Norma testowa: | IEC 60060-1:2010;IEC 62271-203:2011 dla GIS, IEC 60840:2011 dla kabla XLPE; |
High Light: | Przenośny tester kabli wysokiego napięcia 300 Hz,Lekkie urządzenie do testowania kabli MV |

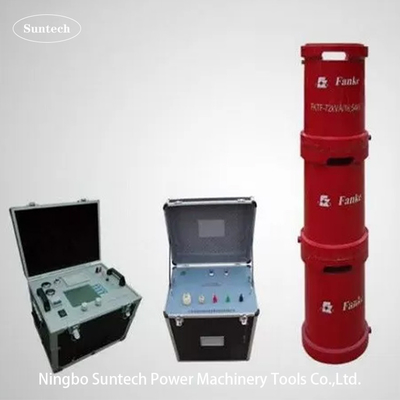

Przenośny rezonansowy zwrot napięcia z zmiennej częstotliwości, do testowania kabli MV i podstacji zasilania
I. Stosowanie produktu:
Przenośne urządzenie FKTF do badań rezonansowych w szeregu zmiennych częstotliwości ma na celu głównie badania napięcia zmiennego dla urządzeń elektrycznych i systemów elektrycznych poniżej 110kv.Reaktory i transformatory ekscytacyjne wykorzystują wypełnianie żywicą epoksydową typu suchego, małe rozmiary i lekka waga, wygodne dla przemieszczania pola, serii lub równoległej kompozycji jest dostępna, która może spełniać wymagania badań nie tylko transformatora, GIS,przełącznika,wzajemny induktor i bucha, ale także kabel poniżej 110kv
II. Przedmioty mające zastosowanie
III. Główne składniki
VI. Ogólne dane techniczne
V. Główne elementy: (np. zestaw badawczy FKTF-108KVA/27KV, 54KV, 108KV)
NT1 | Nazwa składników | Rodzaj i specyfikacja | Co to jest? | Każda waga | Każdy wymiar |
1 | Moc zmiennej częstotliwości | FKVF-5kW/380V | 1 sztukę | 35 kg | 450*450*500 mm |
2 | Transformator pobudzenia | CQSB(J)-5kVA/1,25KV,5KV | 1 sztukę | 35 kg | 450*350*450 mm |
3 | Reaktor testowy rezonansowy HV | CHX ((kf) -27kVA/27kV | 4 sztuk | 42 kg | D350*H400 mm |
4 | Podział pojemnościowy | TRF-110kV/1000pF | 1 set | 10 kg | D150*H850 mm |
5 | Specjalne akcesoria do badań | 1 set |
VI. Podstawa badania:
VF: źródło mocy o zmiennej częstotliwości T: transformator pobudzenia
L: Reaktor badawczy Cx: Sprzęt badany MOA1: Błyskawica
C1,C2: Rozdzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia))
VII. Główny panel oprogramowania pomiarowo- sterowania:
Uwaga: Jest to panel oprogramowania przed rozpoczęciem badania ustawienia parametrów
VIII.Akcesoria
IX. Inny opcjonalny model
1. Do badań GIS na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa |
Zastosowanie (Od 45 Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135 KVA | Do 72,5 KV i poniżej GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135 KVA | Do 72,5 KV i poniżej GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216 KVA | W przypadku GIS o napięciu 123 KV i poniżej |
CHX-270KVA/270KV | 27KV*10 | 1A | 270 KVA | W przypadku 145 KV i poniżej GIS |
CHX-275KVA/275KV | 275 kV | 2A | 275 KVA | W przypadku GIS o napięciu 170 KV i poniżej |
Specjalne wymagania mogą zostać złożone na zamówienie |
2. W przypadku badań kabli XLPE o napięciu 45 KV na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa | Maksymalne zastosowanie |
CHX-108/54 | 54KV | 2A | 108 KVA | Kabel 45 kV≤1km |
CHX-216/54 | 54KV | 4A | 216 KVA | Kabel 45 kV≤2km |
CHX-324/54 | 54KV | 6A | 324 KVA | Kabel 45 kV≤3km |
CHX-432/54 | 54KV | 8A | 432 KVA | Kabel 45 kV≤4km |
CHX-540/54 | 54KV | 10A | 540 KVA | Kabel 45 kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080 KVA | Kabel 45 kV≤10km |
Specjalne wymagania mogą zostać złożone na zamówienie |
3. W przypadku badań kabli XLPE o napięciu 66 KV na miejscu
Model | Nomienne napięcie | Prąd wyjściowy nominalny | Nominalna moc wyjściowa | Maksymalne zastosowanie |
CHX-160/80 | 80KV | 2A | 160 KVA | Kabel 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320 KVA | Kabel 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640 KVA | Kabel 66 kV≤2km |
CHX-960/80 | 80KV | 12A | 960 KVA | Kabel 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280 KVA | Kabel 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600 KVA | Kabel 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Kabel 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Kabel 66kV≤20km |
Specjalne wymagania mogą zostać złożone na zamówienie |
X. Standardowa tabela badań izolacyjnych na miejscu z IEC 60840:2011 dla kabla XLPE
