Zestaw badawczy rezonansowy AC, Sprzęt do testowania kabli wysokonapięciowych, Zestaw badawczy AC
I. Zastosowanie:
Zestaw badawczy rezonansowy AC jest rodzajem urządzeń do testowania kabli wysokiego napięcia do zastosowania napięcia oporowego, które można sklasyfikować jako system badawczy rezonansowy o zmiennej częstotliwości i zmiennej indukcji.Pierwszy jest dostosowany do rezonansu poprzez regulację częstotliwości badania, a drugi przez regulowaną indukcjęRóżne tryby regulacji prowadzą do tego samego celu, tj. dzięki wprowadzeniu zasilania o małej mocy można uzyskać dużą moc wyjściową na obiekcie testowym.
W przypadku obiektów badawczych o dużej pojemności, takich jak kabel XLPE HV,największe trudności w przyjmowaniu częstotliwości mocy lub częstotliwości mocy podejścia, napięcie przenośne jako test akceptacyjny dla kabla izolacyjnego XLPEPrzykładowo przy zastosowaniu kabla XLPE o pojemności 630mm2, 110kV o pojemności 0,188uF/kM parametr testowy każdego kabla wynosi 2,9MVA/128kV/22.7A, jeżeli długość kabla wynosi 3 kmNastępnie dochodzi się do wniosku, że niemożliwe jest przeprowadzenie badań terenowych w tradycyjny sposób.i z wysokim współczynnikiem jakości (Q) z drugiej strony, wymagana pojemność zasilania wejściowego wynosi 1/Q mocy badawczej, dzięki czemu możliwe jest znaczne zmniejszenie objętości i masy urządzeń badawczych, co jest idealne do badań terenowych.
Firma Fanke posiada wieloletnie doświadczenie w produkcji tego rodzaju urządzeń badawczych, dostosowane typy takich urządzeń zgodnie zpotrzeby badań różnych klientówKomponenty zestawów można również zamawiać oddzielnie.
II. Główne składniki Zestaw badawczy rezonansowy AC o zmiennej częstotliwości
1. Transformator izolacyjny

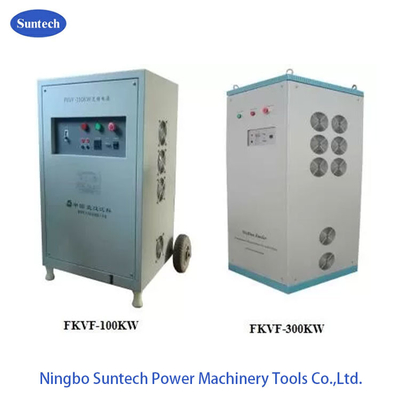

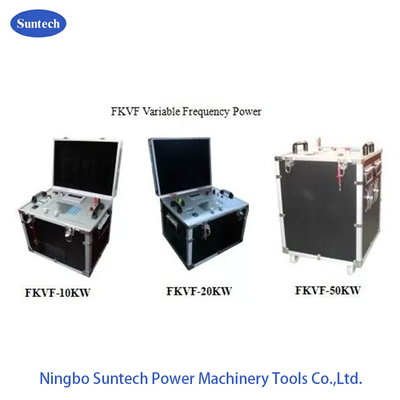

2Źródło mocy o zmiennej częstotliwości
3Transformator pobudzenia.

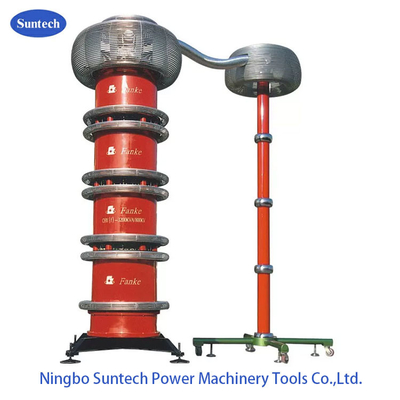

4. Grupa reaktorów testowych HV(induktor rezonansowy)
5. Rozdzielacz napięcia
6Opcjonalna część
6.1 Kondensator obciążenia
6.2 induktor blokujący tłumienie HV
Uwaga:
1) Kondensator obciążenia może być opcjonalny, gdy mała linia obciążenia jest testowana lub potrzebuje analogicznego obciążenia do sterowania częstotliwością badań.
2) Reaktor testowy może być produkowany do 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV dla każdego kawałka napięcia znamionowego zgodnie z różnym zakresem obiektu testowanego lub klienta requried.prąd nominalny każdego reaktora HV może wynosić 1~5A10A, 15A, 20A, 25A, 30A.
3) Obwód badawczy jest następujący:
VF: Źródło zasilania o zmiennej częstotliwości stanowiące część sterującą i pomiarową w obwodzie badawczym.
T: Transformator pobudzenia, który zapewnia napięcie pobudzenia dla reaktora testowego HV
L: Reaktor badawczy, który jest indukcją rezonansową w obwodzie LC i wytwarza napięcie badawcze
Cx: Zbadawane urządzenia
MOA1: Błyskawica jest częścią ochronną transformatora pobudzenia
C1,C2: Dzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia) który jest częścią pomiaru napięcia HV
III. Zastosowany zakres obiektów badawczych
- Kable długodystansowe o napięciu 110-400 kV
- 110kV ~ 500kV HV GIS
- Kondensator sprzęgłowy HV o napięciu 110-220 kV
- 110 kV ~ 500 kV Kondensator Transformator napięcia (CVT)
Zalety i cechy:
- Konstrukcja drewna lnianego w celu zwiększenia pojemności
- Duża pojemność cieplna przez długą godzinę ciągłego działania
- Wskaźnik jakości:Q≥100 ((w f=30Hz)
- Niewielkie rozmiary i lekka waga są łatwe do testowania w terenie.
- Zakres częstotliwości roboczej:20-300 Hz
Wskaźnik badań terenowych

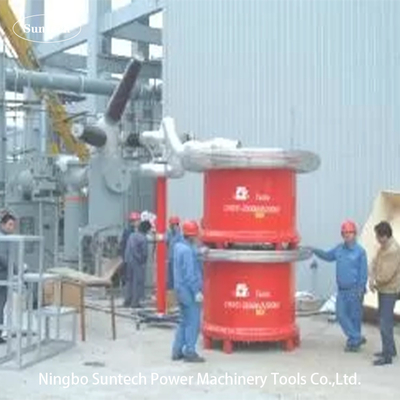

Uwaga: zestaw badań rezonansowych 750KV/5A AC z zmienną częstotliwością od Fanke Wysokie napięcie jest wykonywane z napięciem wytrzymającym na podstacji zasilania 500KV
