Name: Urządzenia do badania kabli wysokonapięciowych typu zbiornika żelaza Badanie rezonansowe zmiennej indukcji
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Seria CHX lub OEM
Price: 285,715.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Zasada testu: Obwód rezonansowy o zmiennej częstotliwości lub zmiennej indukcji

Maksymalna pojemność: 25A na sztukę lub OEM

Częstotliwość testowa: 20-300Hz lub 50Hz

Dokładność testu: Nie mniej niż 1,5%

Norma testowa: IEC 60060-1:2010;IEC 60840:2011 i IEC 62067:2011 dla kabli XLPE

Użycie: System wzmacniacz HV w rezonancie testowym

Maks. napięcie: 400KV/sztuka lub OEM

Cykl pracy: 60 minut lub OEM

Specjalnie dla: Test na miejscu dla długich kabli HV XLPE i GIS

Podkreślić:

Sprzęt do badań rezonansowych zmiennej indukcji

Urządzenia do badania kable typu zbiornika żelaza

Badanie rezonansu kabli wysokiego napięcia

Podstawowe informacje

Miejsce pochodzenia: Ningbo, Chiny

Nazwa handlowa: Ningbo Suntech Power

Orzecznictwo: ISO9001

Numer modelu: Seria CHX lub OEM

Zapłata

Szczegóły pakowania: Eksport standardowa drewniana obudowa bez spumigaty

Czas dostawy: 25 ~ 30 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 5 zestawów/miesiąc

Galeria

Urządzenia do badania kabli wysokonapięciowych typu zbiornika żelaza Badanie rezonansowe zmiennej indukcji

opis produktu

Wyposażenie do badań rezonansowych zmiennej indukcji, badania kabli

I. Zastosowanie:

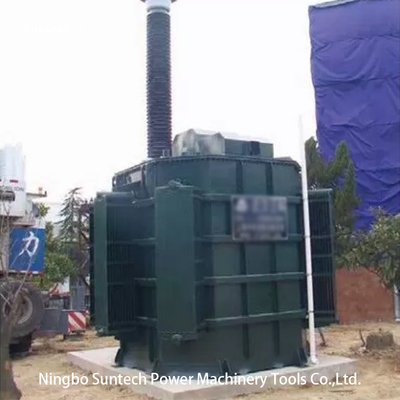

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV class, które znaczące zalety jest odpowiedni dla bardzo długiej ciągłej pracy. To produkty z Fanke został subskrybowany przez State Grid Corporation of China Wuhan High Voltage Research Institute ((jak na.Na zdjęciu powyżej). Specyfikacja to 350KV,35A. są one stosowane do długotrwałego badania napięcia pobudzającego kabli superwysokiego napięcia (typowy test dla EHV XLPE).

Uwaga: Reaktor testowy wysokiego napięcia typu żelazny z rezonancją zmiennej częstotliwości może być również produkowany na zamówienie.

Wyjściowe węzły HV na reaktorze testowym mogą być zaprojektowane w sposób poziomy.

II. Przedmioty mające zastosowanie

Wyniki badań w zakresie wytrzymałości napięcia prądu przemiennego w terenie i wytrzymałości prądu przemiennego w fabryce w przypadku kabli zasilania wysokiego napięcia o napięciu 110KV/500KV.

III. Kluczowe cechy

Konstrukcja w stylu żelaznego pudełka, dobra rozpraszanie ciepła, zdolność do pracy przez długi czas.
Kondensator zasilania wejściowego wynosi tylko 1/Q mocy wyjściowej.
Masa jako1/5~10 konwencjonalnego transformatora badawczego częstotliwości mocy
Brak przejściowego nad napięcia przy awarii testownika
Szeroki zakres zastosowań, dobra elastyczność zastosowania, duży zakres kondensatorów
Testator.
Gdy awaria przedmiotu badanego, stan rezonansowy jest uszkodzony, prąd zwarcia zostanie zmniejszony do minimum automatycznie, niewielki prąd zwarcia przeszłości na punkcie awarii
Wyposażone w inteligentny system pomiaru i sterowania, długotrwałe
Inteligentnie i automatycznie wykrywać, pozbyć się personelu na służbie.
Może być zaprojektowany jako pojazd zamontowany i wyposażony w specjalny pojazd testowy.

IV. Ogólne dane techniczne

Tryb badania układu: rezonans seryjny o zmiennej częstotliwości lub zmiennej indukcji
Liczba reaktora badawczego HV: OEM
Pojemność wyjściowa: OEM
Wypływ znamionowy napięcie: maks. 400KV/część
Prąd wyjściowy nominalny: maks.25A/część
Zakres częstotliwości: 20 Hz-300 Hz
Wynik Wzorzec fali napięcia rezonansowego: fala sinus
Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
Cykl pracy: OEM lub 60 min w warunkach pracy poniżej bieżącego znamionowego;
Współczynnik jakości samego zestawu badawczego: Q≥60
Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
Poziom hałasu: nie więcej niż 70B
Struktura reaktora: typ zanurzonego w oleju, typ cylindru z rurki epoksydowej;

Uwaga: specjalne wymagania mogą być spełnione na zamówienie
