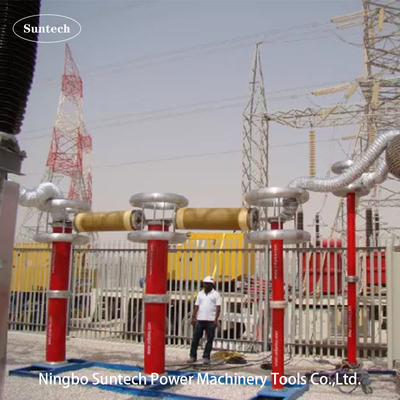

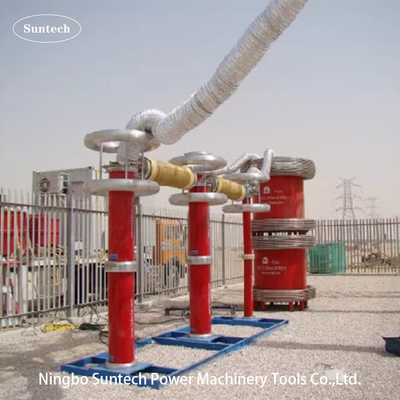

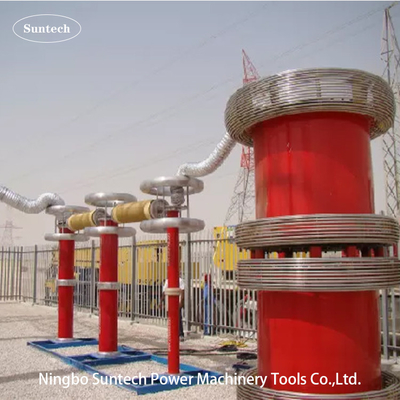

Zestaw badawczy wysokiego napięcia AC o zmiennej częstotliwości rezonansowej dla długiego kabla HV XLPE

III. Wskaźnik zasady badania:


VF: Źródło zasilania o zmiennej częstotliwości stanowiące część sterującą i pomiarową w obwodzie badawczym.

T: Transformator pobudzenia, który zapewnia napięcie pobudzenia dla reaktora testowego HV
L: Reaktor badawczy, który jest indukcją rezonansową w obwodzie LC i wytwarza napięcie badawcze

Cx: Zbadawane urządzenia

MOA1: Błyskawica jest częścią ochronną transformatora pobudzenia
C1,C2: Dzielnik napięcia ((C1 jest ramieniem wysokiego napięcia,C2 jest ramieniem niskiego napięcia) który jest częścią pomiaru napięcia HV


IV. Ogólne dane techniczne

1. Tryb badania układu: rezonans seryjny o zmiennej częstotliwości
2. Model systemu: CHX-9000KVA/150KV,300KV,450KV
3. Zasilanie wejściowe: 380±10% ((trójfazowe),50Hz/60Hz
4. Liczba reaktorów badawczych HV: 3 sztuk
5. Pojemność wyjściowa znamionowa: 9000 kVA
6. Władowanie wyjściowe: 150KV,300KV,450KV
7. Maksymalne napięcie badawcze: nie więcej niż 150KV,300KV,450KV
8. Prąd wyjściowy znamionowy: 20A /jednostko lub w serii;60A równolegle
9. Zakres częstotliwości: 20 Hz-300 Hz
10. Wynik Wzorzec fali napięcia rezonansowego: fala sinus
11. THD formy fali wyjściowej: ≤ 1%
12. Poziom izolacji: poniżej 1,1 razy i utrzymując 1min, normalny
13. Cykl pracy: 60 min w warunkach pracy poniżej bieżącego znamionowego;
14. Współczynnik jakości samego zestawu badawczego: Q≥60
15. Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
16. Poziom hałasu: nie więcej niż 70B
17. Struktura reaktora: typ zanurzonego w oleju, typ cylindru z rurki epoksydowej;

V. Główny panel oprogramowania pomiarowo-regulacyjnego w następujący sposób:

Uwaga: Ta figura przedstawia panel wyświetlania przy ustawianiu etapu parametrów badań z oprogramowania sterującego i pomiarowego na zasilaczu VF

VI.Akcesoria

• Pudełko akcesoriów do przechowywania akcesoriów
• Kable wejściowe źródła zasilania
• Kable wyjściowe źródła zasilania
• Kable wyjściowe transformatorów ekscytujących
• Kable uziemieniowe systemu
• Kable równoległe reaktora
• Kable pomiarowe HV (kable wyjściowe sygnału rozdzielacza napięcia)
• Kable wyjściowe HV ((reaktor do podziału, podział do obiektu testowego)
• Podstawa nośna dzielnika
• Pierścień koronowy dla reaktora testowego i dzielnika
• Oferuje się sprawozdanie z końcowych badań, certyfikat jakości, instrukcję obsługi oraz listę opakowań.

VII. Inny typowy model

1 Opcjonalny model dla kabla XLPE klasy 132KV do badania napięcia na miejscu

Uwaga:Próbowana klasa napięcia kabla ≤ 132kV, 0,25uF/km

2 Opcjonalny model dla kabla XLPE klasy 230KV do badania napięcia na miejscu

Uwaga:Próbowana klasa napięcia kabla ≤ 230kV, 0,25uF/km

3 Opcjonalny model dla kabla XLPE klasy 330KV do badania napięcia na miejscu

Uwaga:Próbowana klasa napięcia kabla ≤ 330kV, 0,25uF/km

4 Opcjonalny inny model dla długiego kabla XLPE do badania napięcia na miejscu

Uwaga: napięcie badawcze kabla XLPE jest uważane za 1,7 U₀

5 Opcjonalny model dla kabli klasy HV lub EHV i GISBadanie hipotetyczne prądu przemiennego na miejscu

VIII. Standardowa tabela badań na miejscu z IEC 60840:2011 i IEC 62067:2011 dla kabla XLPE

IX. Standardowa tabela badań izolacyjnych na miejscu z IEC 62271-203:2011 dla HV GIS
