Lokalizator odległości usterek kabli podziemnych, wykrywacz usterek kabli dystrybucyjnych 8G magazynowanie

Wykrywacz usterek kabli podziemnych i usterek usterek kabli, wykrywacz usterek kabli dystrybucyjnych

I. Zastosowanie:

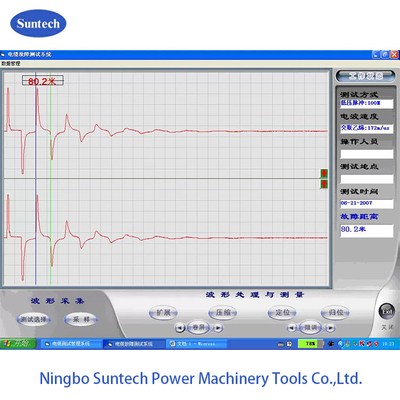

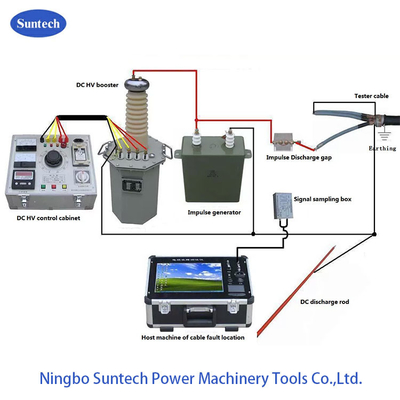

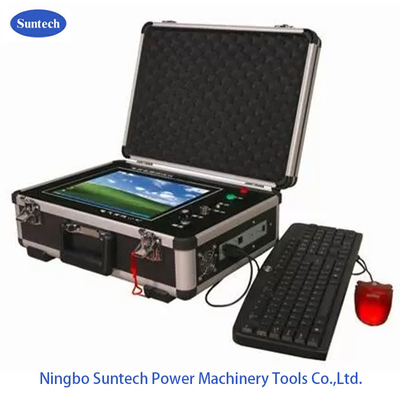

FKDL2000 lokalizator odległości usterki kablowej jest rodzajem zintegrowanego aparatu testowego, który jest wykonany z urządzenia wykrywającego usterki, generatora sygnału śledzącego ścieżkę kablową,odbiornik sygnału śledzącego ścieżkę kabla i lokalizator usterek kabla, itp.Maszyna hosta, w tym zintegrowany komputer, generator impulsów niskiego napięcia i procesor danych,jest stosowany do testowania odległości usterki i pomiaru długości kabla oraz prędkości rozprzestrzeniania się fali w kablu.W celu znalezienia ścieżki kablowej wykorzystuje się sygnał fal sinowych o częstotliwości 30KHz i szczytowej amplitudzie 30V wytwarzany przez generator sygnału ścieżkowego. Do odbierania ścieżki sygnału wykorzystuje się odbiornik sygnału ścieżkowego,i używane do znalezienia kabli głośno i oszacować głębokość zakopania kabliLokalizator usterek jest używany do dokładnego zlokalizowania usterek.Sposób wykrywania ma trzy rodzajeOpcjonalna część to wzmacniacz wysokiego napięcia prądu stałego i szafa sterująca,który jest używany do dostarczania napięcia awaryjnego w celu zwiększenia izolacji uszkodzonej i łatwo naprawnej .

W sprawieZintegrowane urządzenia badawczejest w stanie testować usterki kabli przy różnych poziomach napięcia poniżej 35KV. Może testować usterki kabli różnych sekcji kabli, różnych materiałów dielektrycznych i różnych materiałów kabli.Może testować usterki kabli o otwartym obwodzie, usterki w przewodzie z zwarciem, usterki w przewodzie o niskim oporze, usterki w przewodzie z wyciekiem o wysokim oporze i usterki w przewodzie o wysokim oporze.

II. Indeks techniczny:

1, System pomiaru usterek

• Badanie różnych rodzajów usterek kabli zasilania oraz usterek otwartych lub zwartych kabli komunikacyjnych koaksjalnych i kabli telefonicznych.
• Klasy kabli testowanych: 35 KV i poniżej
• Pomiar prędkości rozprzestrzeniania się fal radiowych w kablach o znanej długości.
• Odległość pomiarowa: więcej niż 16 km
• Błąd systemu: mniej niż 1 m
• Częstotliwość pobierania próbek:25 MHz
• Min. rezolucja:0.2m
• Strefa martwa: mniej niż 16 m
• Moc: DC 12V
• Waga: 5 kg

2, Generator sygnału śledzącego ścieżkę kablową część

• Częstotliwość wyjścia sygnału: 30 KHz
• Metoda oscylacyjna: obcinanie
• Moc wyjściowa: 30 W
• Moc: 220V±10%
• Waga: 4 kg

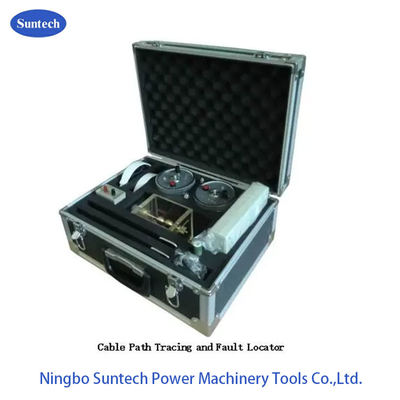

3, Część lokalizatora usterek kabla

• czułość pomiarowa: źródło sygnału o wewnętrznym oporze 50Ω daje sygnał 300 Hz,sygnał wejściowy lokalizatora mniejszy niż 10μv, gdy wyjście wynosi 2V, a stosunek sygnału do hałasu jest lepszy niż 20:1.
• Impedans wejściowy: więcej niż 1,2KΩ
• Słuchawka o pojemności 2×2000Ω
• napięcie robocze: DC 9V±10%
• Temperatura otoczenia: -20°C70°C

4Pozostałe dane techniczne

III. Konfiguracja:

• FKDL System badań usterek kabli (1 zestaw)
• Generator sygnału FKDL Path (1 zestaw)
• Odbiornik sygnału ścieżki (1 sztuk)
• Lokalizator usterek FKDL (1 sztuk)
• Szybkość pomiaru
• Wydalanie szczeliny kulistej (1 zestaw)
• Słuchawki (2 sztuk)
• Kondensator impulsowy prądu stałego (1 zestaw)
