Całkowicie automatyczny zintegrowany zestaw badawczy transformatora, system badawczy transformatora mocy

W pełni automatyczny zintegrowany stół testowy transformatorów, kompleksowe systemy testowe transformatorów mocy

I. Opis i zastosowanie produktów

Przed i po wyprodukowaniu lub konserwacji transformatora mocy wymagana jest niezbędna rutynowa kontrola jakości i elementy testowe.

Kompleksowe systemy testujące transformatory mocy są projektowane i wykorzystywane do powyższych celów testowych.Zgodnie z różnymi wymaganiami dotyczącymi elementów testowych na zamówienie klienta, wykorzystuje kompleksowe i modułowe oprogramowanie z komputerem PLC oraz integruje dodatkowy miernik prądu, woltomierz i miernik mocy, tworząc jednoczęściowe stanowisko testowe, co znacznie poprawia wydajność, stosowalność i testowanie dokładność.Może automatycznie utworzyć i zapisać raport z testu oraz wydrukować raport na zewnętrznej drukarce.

Systemy testowe mogą zakończyć elementy testowe, w tym w następujący sposób:

1.1 Główne elementy testowe wewnątrz systemu

• Badanie charakterystyki transformatora bez obciążenia;
• Test charakterystyki obciążenia transformatora;
• Test wytrzymałości na napięcie prądu przemiennego o częstotliwości sieciowej;
• trzykrotne badanie napięcia wytrzymywanego o częstotliwości podwojenia;
• Test harmonicznych transformatora;
• Test rezystancji transformatora DC;
• Przekładnia transformatora, grupa, test błędu;
• Testy wzrostu temperatury transformatora.

1.2 Wspomagane elementy testowe poza systemem

• Rezystancja izolacji transformatora, współczynnik absorpcji, badanie wskaźnika polaryzacji;
• System analizy oleju izolacyjnego transformatora;
• Badanie strat dielektrycznych transformatora;
• Testy wyładowań niezupełnych;
• Testowanie temperatury i wilgotności otoczenia.

1.3Możliwość dostosowania do testowania transformatora mocy

• Wydajność: 360000 kVA i poniżej
• Poziom napięcia: 500 kV, 330 kV, 220 kV, 110 kV, 35 kV/10 kV, pojedyncze, trójfazowe transformatory mocy
• Uniwersalna dokładność i zakres testu zgodnie z poniższą tabelą

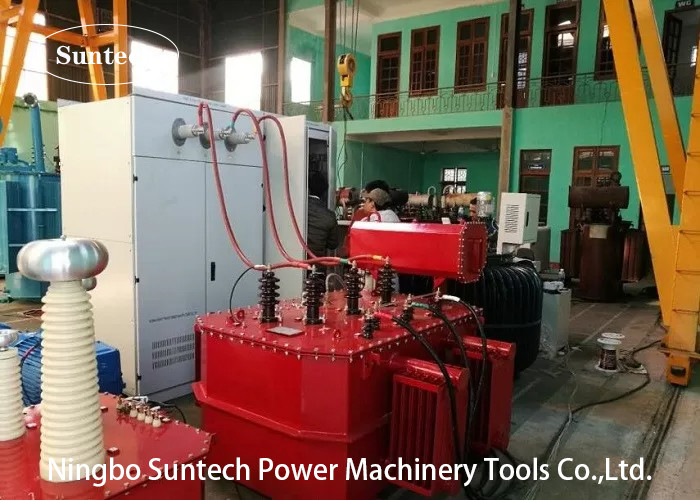

II.System testowy składa się z trzech głównych części

Stacje monitorowania zintegrowanego systemu testowego transformatora (lub nazwy Szafka monitorująca i próbkująca);

Szafka sterująca zintegrowanego systemu testowego transformatora (lub nazwyPomocnicza szafa sterownicza);

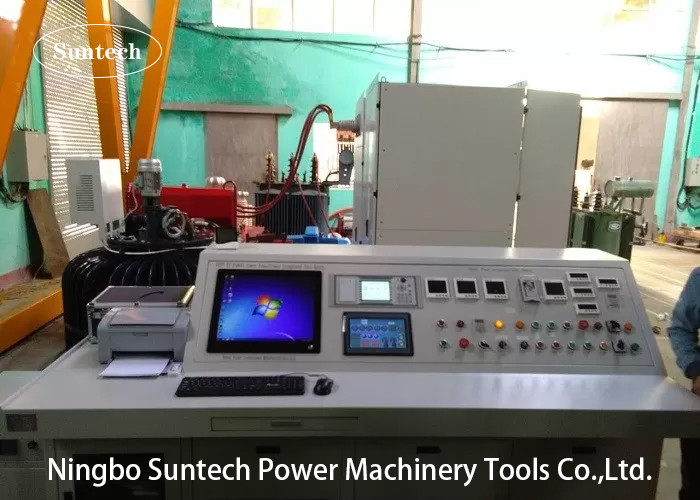

Platforma operacyjna zintegrowanego systemu testowego transformatora (lub nazwy Stanowisko testowe);

III.Uniwersalna struktura i funkcje

• System przyjmuje automatyczną obsługę komputera i zachowuje funkcję obsługi ręcznej, może używać myszy lub ekranu dotykowego do ukończenia testu, dane testowe mogą zostać automatycznie przesłane do raportu z testu po zakończeniu testowania, możesz automatycznie wywołać oryginalne dane testowe poprzez samo wprowadzenie numeru danych.
• Automatycznie wybierz przekładnię prądową i napięciową wysokiego i niskiego napięcia po podstawowych parametrach transformatora wejściowego (pojemność, strona wysokiego i niskiego napięcia) za pomocą klawiatury;
• Automatyczna przekładnia przełączająca (nie ma potrzeby przycisku ręcznego) i automatyczne przełączanie;
• Automatyczny regulator podnoszenia i automatyczna kontrola prędkości do prądu znamionowego lub napięcia automatycznie się zatrzymuje;
• Automatyczne nieprawidłowe prądy, zabezpieczenia napięciowe i instrukcje alarmowe;
• Automatyczne pozyskiwanie danych i automatyczne zapisywanie danych, automatyczne przywracanie stanu początkowego;
• Raport z testu fabrycznego automatycznego drukowania.
• Wszystkie parametry monitorowania i diagram wektorowy są wyświetlane na tym samym ekranie zgodnie z międzynarodowymi standardami
• Zastosuj analizator mocy o wysokiej dokładności, aby zapewnić dokładność pomiaru.Analizator mocy został opracowany przez naszą firmę i został pomyślnie opracowany przez nas samych i przez dwa lata pracował w chińskim krajowym centrum kontroli jakości transformatorów.
• System posiada oprogramowanie, sprzęt, blokadę systemu i inne wielokrotne zabezpieczenia, przyjmuje konstrukcję z dzielonym korpusem, oddzielną konstrukcję w części obwodu sterującego pierwotnego i wtórnego;
• Regulator napięcia wykorzystuje technologię zmiennej częstotliwości, aby dowolnie regulować prędkość silnika, co znacznie poprawia wydajność pracy i dokładność danych testowych.
• System może wykonać 31-krotny test analizy harmonicznych..

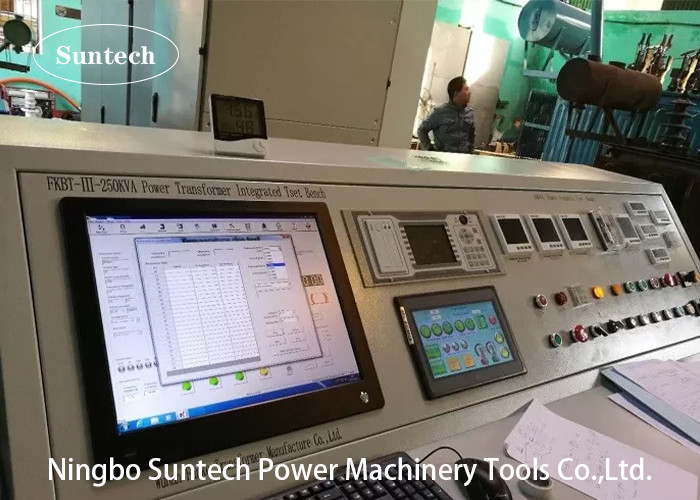

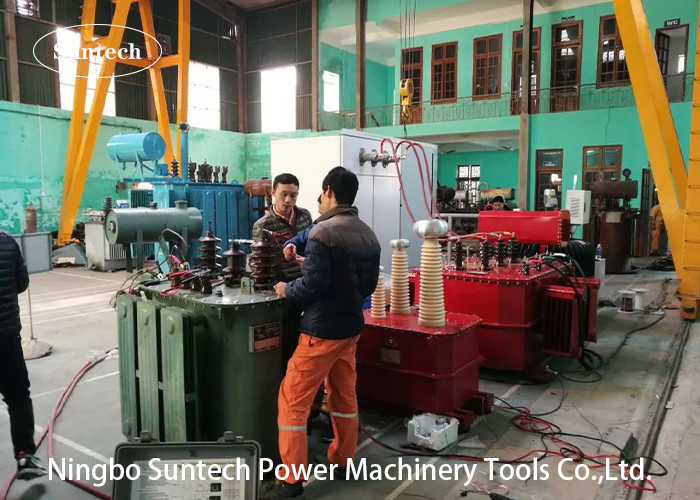

VI.Zastosowanie modelu FKBT-III-250KVA (na przykład)

4.1. System jest stosowany do testu transformatora mocy, specyfikacja testowanego transformatora.jest następująca:

• Testowana moc: 2500 KVA i poniżej
• Napięcie znamionowe po stronie WN: 35KV, 22KV
• Napięcie znamionowe po stronie niskiego napięcia: 0,4 ~ 6 KV
• Maksymalny poziom impedancji: nie więcej niż 8%

4.2 System posiada następujące funkcje testowe:

4.3 Norma odniesienia

4.4.Konfiguracja i zakres dostaw na eksport
