Dom /Produkty/Ściągacz wciągarki linowej/600KV PD bezpłatne wysokonapięciowe systemy badawcze, urządzenia pomiarowe częściowego rozładowania

600KV PD bezpłatne wysokonapięciowe systemy badawcze, urządzenia pomiarowe częściowego rozładowania

Jedna jednostka
MOQ
negocjowalne
Cena £
600KV PD bezpłatne wysokonapięciowe systemy badawcze, urządzenia pomiarowe częściowego rozładowania
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Zasada testu: Obwód przetwornika do badania częstotliwości mocy
Norma testowa: IEC60060-1:2010
Maksymalna pojemność: 300KVA
Maks. napięcie: 600 KV
Wykorzystanie: Badanie AC Hipot w fabryce Kontrola jakości transformatorów mocy, izolowanych gazem przełączników, o
Część: Konsola sterownicza, regulator napięcia, transformator testowy typu cylindra, rezystancja zabezpiecz
Częstotliwość testowa: 50 Hz lub 60 Hz
Cykl pracy: 60 minut lub na zamówienie
Dokładność testu: Nie mniej niż 1,0%
Przebieg wyjściowy: Czysta sinusoida
Cecha konstrukcyjna: PD Free Design,Pure Power Frequency Test, Cylinder Type Test Transformer, łatwa instalacja
Podkreślić:

Systemy testowania wysokiego napięcia 600 KV

,

Systemy testowania wysokiego napięcia bez PD

,

PD Bezpłatne urządzenia pomiarowe do pomiaru częściowego rozładowania
Podstawowe informacje
Miejsce pochodzenia: Ningbo, Chiny
Nazwa handlowa: Ningbo Suntech Power
Orzecznictwo: ISO9001
Numer modelu: CQSB-300KVA/600KV
Zapłata
Szczegóły pakowania: Eksport standardowa drewniana obudowa bez spumigaty
Czas dostawy: 45~75 dni roboczych
Zasady płatności: L/C , T/T
Możliwość Supply: 5 jednostek/2 miesiące
opis produktu

PD Systemy testowania napięcia z transformatorem typu cylindrowego, pomiar częściowego rozładowania



I. Opis produktów i zastosowanie:



PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer jest używany do testowania wysokonapięciowych produktów elektrycznych i komponentów w hali testowej HV, takich jak kable HV, transformatory mocy,urządzenia rozdzielcze izolowane gazem, zęby, zatrzymacze i materiały izolacyjne.



Z szerokim zakresem zastosowań, może być zwykle stosowany w rutynowych testach testowych wysokonapięciowej kontroli jakości produktów,w tym w testach napięcia częstotliwości mocy AC,Wykrycie PD i badanie długości trwania kablaSystemy te są szczególnie odpowiednie do badań wymagających stabilnego napięcia nawet w przypadku zmiany obciążenia pod napięciem (korona,Badania na wilgotności i zanieczyszczeniach) lub gdy obciążenie jest indukcyjne (transformatory napięcia indukcyjnego). Podzielnik napięcia systemu ma terminal sprzężenia sygnału PD, poprzez wyposażony w 2 lub 4 kanały analizatora PD (opcjonalnie), wykrywanie PD dla obiektu testowego może być zrealizowane.

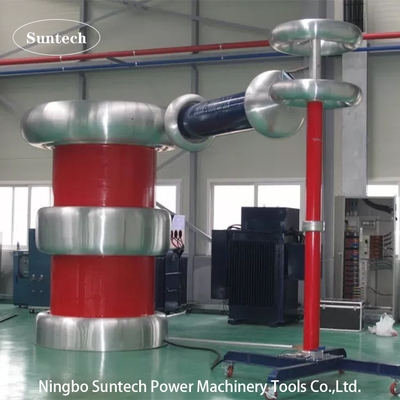

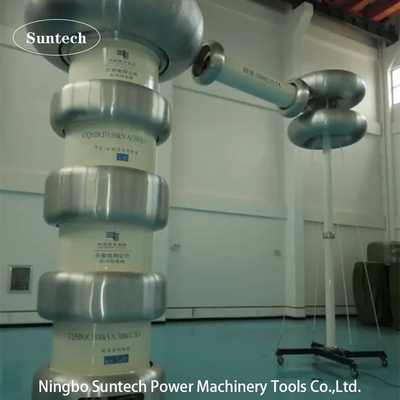

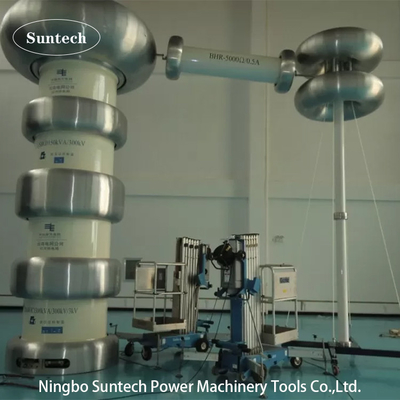

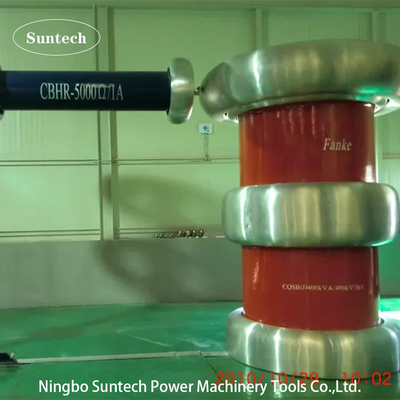

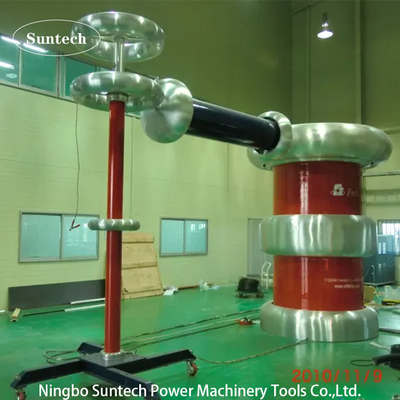

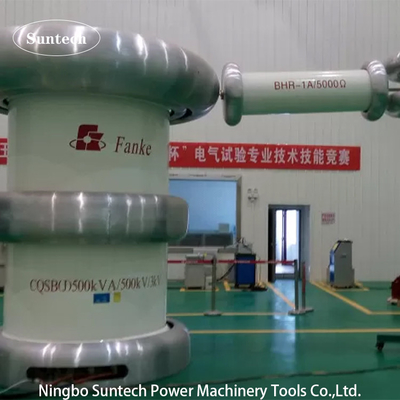

Model CQSB-300KVA/600KV posiada dwa układane transformatory testowe typu cylindrowego w serii podłączone do wyjściowego napięcia testowego 600KV i prądu testowego 0,5A.



Do tej pory ten zestaw testowy tworzył wiele różnych modeli seryjnych zgodnie z różnymi zastosowaniami testowymi. Podobny model można zobaczyć w innym typowym modelu w następującym punkcie.



II. Główne składniki:



NT1 Nazwa składników Rodzaj i specyfikacja Co to jest? Każda waga Każdy wymiar
1 Konsola sterowania FKGB-300KVA 1 sztukę 180 kg 1200*420*820 mm
2 Zestaw regulacji napięcia elektrycznego DT-300KVA 1 sztukę 2500 kg 1100*1050*1250 mm
3.1 Po pierwszetyp cylindru układającego się w stos testowy CQSB-600KVA/300KV 1 sztukę 3000 kg D1200*H2800mm
3.2 Drugietyp cylindru układającego się w stos testowy CQSB-300KVA/300KV 1 sztukę 2400 kg D1200*H2500mm
4 Odporność ochronna BHR-0,5A/600KV 1 sztuk 120 kg D380*L850mm
5 Rozdzielacz napięcia z pojemnością sprzężenia TJF-600KV/500pF 1 set 200 kg D320*H6000mm
6 Specjalne akcesoria do badań
Uwaga: Specjalne wymagania mogą zostać spełnione na zamówienie.



















III. Wskaźnik połączenia badawczego (np. model CQSB-500KVA/500KV):



PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
IV. Cecha technologiczna

  1. Czysta częstotliwość mocy testowana w częstotliwości 50 Hz lub 60 Hz, zniekształcenie napięcia wyjściowego (THD) jest bardzo małe.
  2. Spełnienie wymogów dotyczących pomiaru niskich częściowych wyładowań
  3. Modułowa konstrukcja w celu oszczędności miejsca w hali badawczej
  4. Niska impedancja, szeroki zakres zastosowań
  5. Łatwe w obsłudze za pomocą sterowanego komputerowo systemu pomiarowego
  6. Kompletny obwód ochronny zapewniający bezpieczeństwo personelu i sprzętu
  7. Komponenty elektroniczne wrażliwe na napięcia i ochronę przed przejściem
  8. Specjalnie nadaje się do badań wymagających stabilnego napięcia, nawet jeśli obciążenie zmienia się pod napięciem (testy korona, wilgotne i zanieczyszczenia) lub gdy obciążenie jest indukcyjne (transformatory napięcia indukcyjnego).



V. Ogólne dane techniczne:

  1. Tryb badania układu: PD Systemy badania napięcia bezprzewodowego AC z transformatorem typu cylindrowego
  2. Model systemu: CQSB-300KVA/600KV
  3. Zasilanie wejściowe: 380±10% ((jednopasowe),50Hz/60Hz
  4. Pojemność wyjściowa: 300 kVA
  5. Władowanie wyjściowe: 300KV,600KV
  6. Maksymalne napięcie badawcze: nie więcej niż 600 KV
  7. Prąd wyjściowy nominalny: 0,5 A
  8. Zakres częstotliwości: 50/60 Hz
  9. Wyjście Forma fali napięcia rezonansowego: czysta fala sinus
  10. Wzrost temperatury: mniej niż 65 K w warunkach prądu znamionowego w ciągu 60 minut pracy;
  11. Poziom hałasu: nie więcej niż 65 dB
  12. Struktura: olej-napoczęty z typem cylindrów zaprojektowanych


VI. Inne elementy opcjonalne

  1. Filtr hałasu zasilania
  2. Filtr potrójny i piąty
  3. Reaktor kompensacyjny
  4. Elektroniczne urządzenie szybkiej ochrony przed prądem
  5. Standardowy kondensator SF6
  6. Detektor wyładowania częściowego


VII. Inny typowy model



1.Typ jednego transformatora:



Modelowy

Pojemność nominalna

(KVA)

 Pojemność wprowadzania LV ((KV) Nomienne napięcie wyjściowe ((KV)

Wymiar transformatora cylindru

D× H(mm)

 Masę (kg)
CQSB-1.5KVA/50KV 1.5 0.22 50 φ430*580 65
CQSB-2.5KVA/50KV 2.5 0.22 50 φ280*500 70
CQSB-3KVA/50KV 3 0.22 50 φ300*510 72
CQSB-5KVA/50KV 5 0.22 50 φ460*580 110
CQSB-5KVA/100KV 5 0.22 100 φ640*820 130
CQSB-10KVA/100KV 10 0.22 100 φ620*850 160
CQSB-50KVA/100KV 50 0.4 100 φ725*1100 500
CQSB-12KVA/120KV 12 0.38 120 φ750*1230 380
CQSB-15KVA/150KV 15 0.38 150 φ820*1220 500
CQSB-20KVA/200KV 20 0.38 200 φ1080*1700 900
CQSB-50KVA/250KV 50 0.38 250 φ1460*1520 1250
CQSB-75KVA/250KV 75 0.38 250 φ1460*1780 1450
CQSB-75KVA/500KV 75 0.38 500 φ2000*4850 6800
CQSB-100KVA/100KV 100 0.38 100 φ1000*1250 800
CQSB-100KVA/150KV 100 0.38 150 φ1410*1620 1700
CQSB-100KVA/250KV 100 0.6 250 φ1100*1450 1550
CQSB-125KVA/250KV 125 0.38 250 φ1540*2060 3460
CQSB-150KVA/150KV 150 0.6 150 φ1420*1620 2200
CQSB-2000KVA/500KV 2000 3 500 φ3000*4800 50000





















































2.Typ transformatorów cylindrowych układanych:



Modelowy

Pojemność nominalna

(KVA)

 Pojemność wprowadzania LV ((KV) Nomienne napięcie wyjściowe ((KV)

Wymiar transformatora cylindru

D× H(mm)

 Masę (kg)
CQSB-10KVA/2*50KV 10 0.2 100 φ410*980 200
CQSB-25KVA/2*125KV 25 0.38 250 φ1250*2200 890
CQSB-100KVA/2*200KV 100 0.38 400 φ1580*3650 2500
CQSB-150KVA/2*150KV 150 0.38 300 φ1600*3200 3980
CQSB-300KVA/2*150KV 300 0.38 300 φ1600*3800 4280
CQSB-250KVA/2*250KV 250 0.38 500 φ2220*6100 11200
CQSB-500KVA/2*250KV 500 0.6 500 φ2030*4600 18500
CQSB-600KVA/2*300KV 600 3 600 φ3200*8000 19000
CQSB-1200KVA/2*300KV 1200 0.6 600 φ3000*6200 28900
CQSB-1250KVA/2*125KV 1250 3 250 φ4500*3200 14500
CQSB-300KVA/2*300KV 300 3 600 φ2610*5600 10000
