Miejsce pochodzenia: | NINGBO, CHINY |
Nazwa handlowa: | Suntech |
Orzecznictwo: | ISO9001,CCC |
Numer modelu: | ACSR |
Minimalne zamówienie: | 2000m |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportowane drewniane pudełko lub pojemniki |
Czas dostawy: | 10-15 dni roboczych |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 3000 ton/miesiąc |
Nazwa: | Wzmocniona stalą przewodową z aluminium | Rodzaj: | Odsłonić |
---|---|---|---|
Aplikacja: | Linia transmisyjna | Materiał izolacyjny: | Nie |
Standard: | Sieć państwowa, elektrownia | Materiał: | Aluminium |
High Light: | ACSR Goły kabel aluminiowy,przewód ze stopu aluminium wzmocnionego stalą,przewód przesyłowy z gołego aluminium |

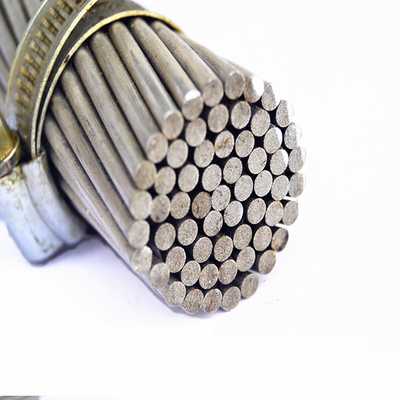

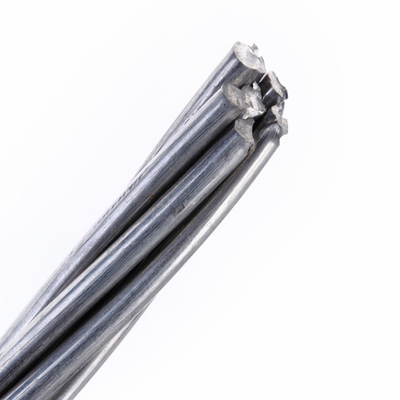

Nieizolowany przewodnik aac/acsr/aaac
1 Aplikacja
(AAC i ACSR) są szeroko stosowane w liniach elektroenergetycznych o różnych poziomach napięcia, ponieważ mają tak dobre właściwości, jak prosta konstrukcja, wygodna instalacja i konserwacja, niski koszt dużej przepustowości. Nadają się również do układania w poprzek dolin rzek i miejsca, w których istnieją szczególne cechy geograficzne.
2 Wydajność usługi
(1). Dopuszczalna długotrwała temperatura pracy przewodu antenowego wynosi 70oC.
(2). W przypadku, gdy rzadki klimat jestwystępującyi niski wskaźnik pokrycia lodem w obszarze ciężkiego lodu, największe naprężenie kabla w najniższym punkcie zwisu nie powinno przekraczać 60% krótkotrwałej mocy niszczącej.
(3).Podczas podłączania przewodów przewód obok rurki łączącej nie może być widoczny. W przeciwnym razie siła działająca na przewody robocze będzie niezrównoważona. Po zamontowaniu złączy rurkę łączącą należy pomalować lakierem odpornym na wilgoć w celu ochrony to od korozji.
Charakterystyka techniczna ACSR w oparciu o normę BS 215
Kryptonim | Nominalnyaluminiumpowierzchnia | Linka i drut średnica | Powierzchnia przekrojualuminium | Całkowita powierzchnia przekroju | Około.całkowita średnica | Około.masa | Obliczona rezystancja DC przy 20oC | Obliczone obciążenie zrywające | |
Glin | Stal | ||||||||
mm2 | Ilość/mm | mm2 | mm2 | mm | kg/km | om/km | kN | ||
KRÓLIK | 50 | 6/3,35 | 1/3,35 | 52,88 | 61,7 | 10.05 | 214 | 0,5426 | 18,35 |
PIES | 100 | 6/4,72 | 7/1,57 | 105 | 118,5 | 14.15 | 394 | 0,2733 | 32,7 |
WILK | 150 | 30/2,59 | 7/2,59 | 158,1 | 194,9 | 18.13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3,35 | 1/3,35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
RYŚ | 175 | 30/2,79 | 7/2,79 | 183,4 | 226,2 | 19.53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Charakterystyka techniczna ACSR w oparciu o normę ASTM B 232
Kryptonim |
Nominalny AWG/MCM |
Skręt i średnica drutu | Przekrój aluminium | Całkowita powierzchnia przekroju | Około.całkowita średnica | Około.masa | Obliczona rezystancja DC przy 20oC | Obliczone obciążenie zrywające | |
Glin | Stal | ||||||||
Ilość/mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
Indyk | 6 | 6/1,68 | 1/1,68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Łabędź | 4 | 6/2.12 | 1/2.12 | 21.16 | 24,71 | 6,36 | 85 | 1.3557 | 8.32 |
Wróbel | 2 | 6/2,67 | 1/2.67 | 33,61 | 39,22 | 8.01 | 136 | 0,8535 | 12,7 |
Rudzik | 1 | 6/3,0 | 1/3,0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Kruk | 1/0 | 6/3,37 | 1/3,37 | 53,48 | 62,38 | 10.11 | 216 | 0,5364 | 19,32 |
Przepiórka | 2/0 | 6/3,78 | 1/3,78 | 67,42 | 78,65 | 11.34 | 273 | 0,4255 | 23,62 |
