Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium

Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium

  • Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium
  • Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium
Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium
Szczegóły Produktu:
Miejsce pochodzenia: NINGBO, CHINY
Nazwa handlowa: Suntech Power
Orzecznictwo: ISO9001,CCC
Numer modelu: ACSR
Zapłata:
Minimalne zamówienie: 3000m
Cena: Get the newest price
Szczegóły pakowania: Bęben z żelaza i drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 3000 ton/miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa: Kabel zasilania elektrycznego niskiego napięcia Rdzeń: Wielordzeniowy
Aplikacja: przesył i dystrybucja napowietrzna Materiał: Przewód ze stali aluminiowej
Stosowanie: Splot ze stali o wysokiej wytrzymałości Standard: BS IEC ASTM DIN
High Light:

Wzmocniony przewodnik ze stopu aluminium

,

przewód z gołym przewodem transmisji elektrycznej

,

przewód ACAR ze stalową nicią



Przewód transmisyjny ACAR z przewodzącym stopem aluminium, wzmocniony przewodem elektrycznym

Opis produktu

1. Opis produktu

Wzmocniony stop aluminium przewodnik (ACAR) jest utworzony przez koncentrycznie splecione druty z aluminium 1350 na rdzeniu ze stopu aluminium-magnez-krzem (AlMgSi) o wysokiej wytrzymałości.Liczba drutów ze stopu Aluminium1350 i AlMgSi zależy od konstrukcji kabla.Chociaż ogólna konstrukcja obejmuje skręcony rdzeń ze splotki ze stopu AlMgSi, w niektórych konstrukcjach kabli druty ze splotek ze stopu AlMgSi mogą być rozmieszczone warstwami w splotkach aluminium 1350.

ACAR ma lepsze właściwości mechaniczne i elektryczne w porównaniu do odpowiednika ACSR, AAC lub AAAC.Bardzo dobra równowaga pomiędzy właściwościami mechanicznymi i elektrycznymi sprawia, że ​​ACAR jest najlepszym wyborem, w przypadku gdy obciążalność prądowa, wytrzymałość i niewielka waga są głównymi czynnikami branymi pod uwagę przy projektowaniu linii.Te przewodniki są szeroko stosowane w napowietrznych liniach przesyłowych i dystrybucyjnych.

Midal może wyprodukować i dostarczyć ACAR na bezzwrotnych szpulach drewnianych/stalowych lub szpulach zwrotnych stalowych.

Charakterystyka techniczna ACSR w oparciu o normę BS 215

Kryptonim Nominalnyaluminiumpowierzchnia Linka i drut średnica Powierzchnia przekrojualuminium Całkowita powierzchnia przekroju Około.całkowita średnica Około.masa Obliczona rezystancja DC przy 20oC Obliczone obciążenie zrywające
Glin Stal
mm2 Ilość/mm mm2 mm2 mm kg/km om/km kN
KRÓLIK 50 6/3,35 1/3,35 52,88 61,7 10.05 214 0,5426 18,35
PIES 100 6/4,72 7/1,57 105 118,5 14.15 394 0,2733 32,7
WILK 150 30/2,59 7/2,59 158,1 194,9 18.13 726 0,1828 69,2
DINGO 150 18/3,35 1/3,35 158,7 167,5 16,75 506 0,1815 35,7
RYŚ 175 30/2,79 7/2,79 183,4 226,2 19.53 842 0,1576 79,8
ZEBRA 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Charakterystyka techniczna ACSR w oparciu o normę ASTM B 232



Kryptonim

Nominalny

AWG/MCM

Skręt i średnica drutu Przekrój aluminium Całkowita powierzchnia przekroju Około.całkowita średnica Około.masa Obliczona rezystancja DC przy 20oC Obliczone obciążenie zrywające
Glin Stal
  Ilość/mm mm2 mm2 mm kg/km Ω/km kN
Indyk 6 6/1,68 1/1,68 13.29 15.48 5.04 54 2.1586 5.24
Łabędź 4 6/2.12 1/2.12 21.16 24,71 6,36 85 1.3557 8.32
Wróbel 2 6/2,67 1/2.67 33,61 39,22 8.01 136 0,8535 12,7
Rudzik 1 6/3,0 1/3,0 42,39 49,49 9,0 171 0,6767 15,85
Kruk 1/0 6/3,37 1/3,37 53,48 62,38 10.11 216 0,5364 19,32
Przepiórka 2/0 6/3,78 1/3,78 67,42 78,65 11.34 273 0,4255 23,62

2.Aplikacja

Przewód ACSR, AAC, AAAC, ASCSR i ACAR szeroko stosowany w liniach elektroenergetycznych o różnych poziomach napięcia.Ponieważ mają tak dobre cechy, jak prosta konstrukcja, wygodna instalacja i konserwacja, niski koszt linii, duża przepustowość, a także nadają się do układania w poprzek rzek i dolin itp. Linia napowietrzna.

3.Standardowy

ACAR produkowany przez Midal spełnia lub przewyższa wymagania wszystkich międzynarodowych standardów, takich jak ASTM, AS, BS, CSA, DIN, IEC, NFC, SS-itd

4.Charakterystyka

  • poprawiony stosunek wytrzymałości do masy
  • lepsze właściwości mechaniczne
  • ulepszona charakterystyka elektryczna
  • doskonała odporność na korozję

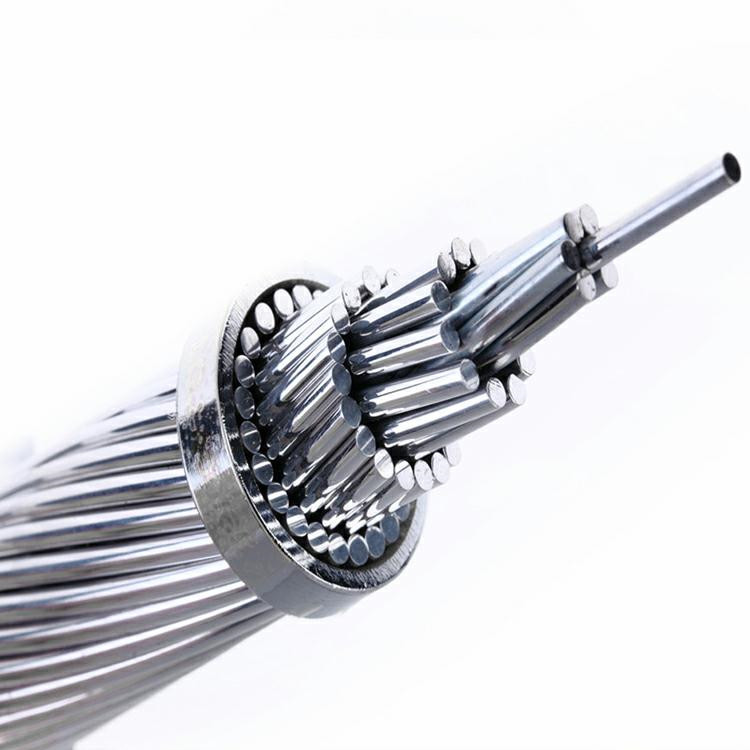

Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium 0

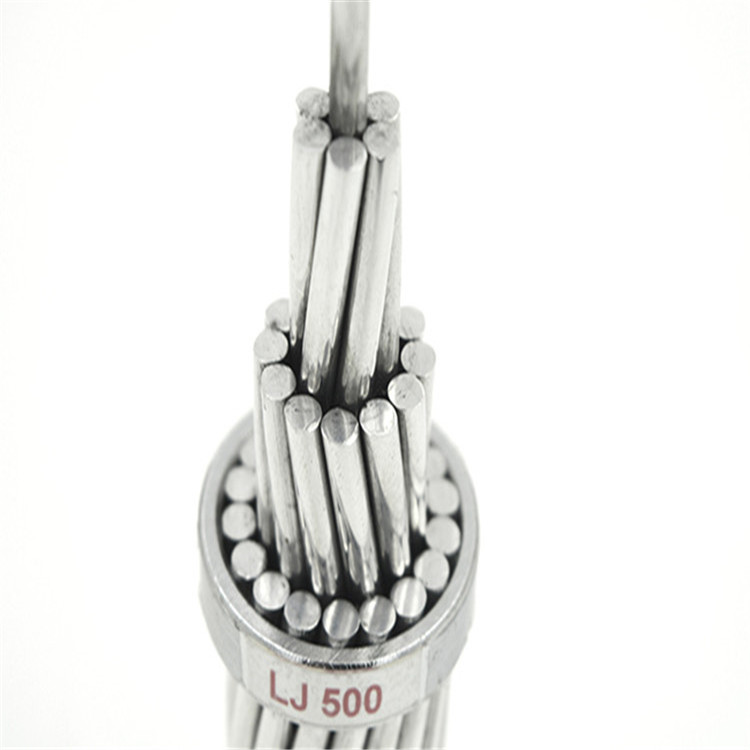

Wzmocniony elektryczny kabel transmisyjny ACAR ze stopu aluminium 1

Pakowanie i wysyłka

PAKOWANIE I WYSYŁKA

Inny pakiet do wyboru przez klienta!

Nasze opakowanie eksportowe kabli elektrycznych jest specjalnie wykonane, aby zapewnić, że jakość produktów nie będzie dotknięte podczas transportu.Nasz kabel elektryczny wykorzystuje koło kabla elektrycznego do pakowania, tonkoło może być w całości ze stali, stalowej ramy i fumigowanego drewna lub fumigowanych drewnianych skrzynek.Używamy różnych opakowań dla różnych długości kabla, aby zapewnić, że nie będzie problemu podczas dostawy produkty.

1. Jeśli średnica koła jest dłuższa niż 2 metrów, używamy wszystkich stalowych kół do pakowania produktów

2. Jeśli średnica koła wynosi od 1,4 metra do 1,8 metra, używamy stalowej ramy i fumigacji drewno do pakowania produktów.

3. Jeśli średnica koła jest mniejsza niż 1,4 metra, do pakowania produktów użyjemy fumigowanego drewnianego koła

4. Do pakowania przewodów elektrycznych i niewielkiej ilości kabli użyjemy fumigowanego drewnianego pudełka pakować.
