ACSR Aluminiowa stal przewodząca wzmocniona do transmisji napowietrznej bez osłony

Szczegóły Produktu:

Miejsce pochodzenia:	Zhejiang, Chiny
Nazwa handlowa:	Suntech
Orzecznictwo:	ISO9001
Numer modelu:	ACSR

Zapłata:

Minimalne zamówienie:	1000m
Cena:	Negotiation
Szczegóły pakowania:	Eksportowane drewniane pudełko lub pojemniki
Czas dostawy:	5-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union
Możliwość Supply:	1500000m/miesiąc

Kontakt

Szczegółowy opis produktu

Nazwać:	Wzmocniona stalą przewodową z aluminium	Model:	Przewód ACSR Standard ASTM B232
Materiał izolacyjny:	Brak izolacji	Podanie:	Nad głową
Standard:	Norma ASTM B232	Materiał:	aluminium i stal
High Light:	Przewód ACSR z napowietrzną transmisją , przewód aluminiowy wzmocniony stalą , przewód aluminiowy ASTM B232 Acsr

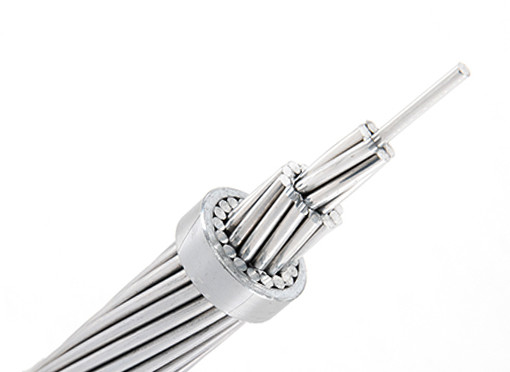

Aluminiowy przewodnik ACSR wzmocniony stalą

Wzmocniony stalowy przewodnik ACSR lub aluminiowy przewodnik jest stosowany jako goły napowietrzny przewód przesyłowy oraz jako kabel rozdzielczy pierwotnego i wtórnego.ACSR nadaje się do stosowania we wszystkich praktycznych przęsłach na drewnianych słupach, wieżach transmisyjnych i innych konstrukcjach ze względu na swoją niezawodność i stosunek wytrzymałości do masy.

PODANIE

Drut ten nadaje się do stosowania we wszystkich praktycznych przęsłach na drewnianych słupach, wieżach transmisyjnych i innych konstrukcjach.Zastosowania rozciągają się od długich linii przesyłowych bardzo wysokiego napięcia (EHV) po zakresy usług podrzędnych przy napięciach dystrybucyjnych lub użytkowych w obiektach prywatnych.

ACSR (wzmocniona stalą aluminiową) ma długą historię eksploatacji ze względu na swoją ekonomiczność, niezawodność i stosunek wytrzymałości do masy.Połączona niewielka waga i wysoka przewodność aluminium z wytrzymałością stalowego rdzenia umożliwia wyższe naprężenia, mniejsze ugięcie i większe rozpiętości niż jakakolwiek alternatywa.

BUDOWA

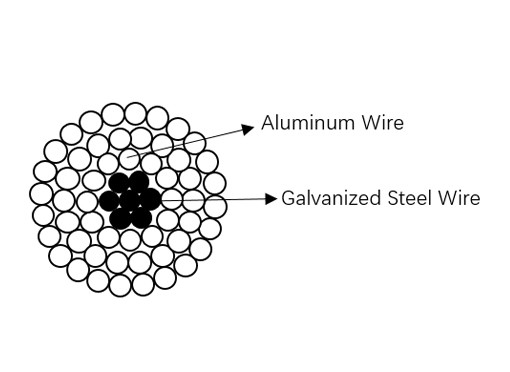

Solidny lub koncentrycznie skręcony centralny rdzeń stalowy jest otoczony jedną lub kilkoma warstwami koncentrycznie skręconego stopu aluminium 1350. Drut jest chroniony przed korozją powłoką cynkową.

DODATKOWE NORMY

ASTM B-232: Koncentryczne ułożenie przewodów aluminiowych

ASTM B-230: Drut aluminiowy 1350-H19 do celów elektrycznych

ASTM B-498: Drut stalowy ocynkowany (ocynkowany) do ACSR

ACSR Conductor Charakterystyka techniczna / Rozmiary USA - ASTM B232

Typowe parametry (struktura trapezowa)

Kod	Struktura			Obszary	Średnica	Obciążenie zrywające	DC odporność na 20 ℃	Waga	Aktualna pojemność
	Glin	Stal		Obszary	Średnica	Obciążenie zrywające	DC odporność na 20 ℃	Waga	TACIR		ZTACIR
	Nr/mm			mm2	mm	kN	Ω/km	kg/km	A
160/40	18/3,37		7/2,65	199.16	17.04	65.06	0,1759	730	771	957
200/45	17/3,87		7/2,85	244.62	18,87	76,87	0,1412	883	890	1105
200/50	17/3,87		7/2.95	247,81	19.01	80,39	0,1409	906	892	1110
250/45	18/4.20		7/2,85	294.04	20,64	82,64	0,1141	1019	1017	1268
250/40	18/4.13		7/2,75	290,96	20,51	81,12	0,1143	996	1014	1264
240/55	18/4.13		7/3.20	297,43	20,82	93,12	0,1169	1083	1007	1138
240/50	18/4,71		7/3.00	290,62	20,55	88,13	0,1157	1032	1000	1131
315/55	18/4,71		7/3.20	396,92	23.15	104,06	0,0907	1266	1182	1479
315/50	18/4,71		7/3.00	363,10	22,91	97,20	0,0910	1232	1176	1471
330/60	18/4,81		7/3.30	386,95	23,68	109,70	0,0869	1329	1216	1522
350/55	20/4,71		7/3.20	404,77	24.19	109,33	0,0819	1379	1262	1580
