Name: Modułowy słup gin z siatką z odporną na korozję powłoką do budowy wieży elektroenergetycznej o długości 8-18 m
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBNX-300A
Price: 285715.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa: Wewnętrzny słup dżinu kratowy

Model: LBNX-300A / LBNX-300B

Nr artykułu: 03131-03141

Zakres: 8-18 m

sekcja: 300 x 300 mm

Współczynnik bezpieczeństwa: 2.5

Waga: 10,5-11,0 kg/m

Gwarancja: 1 rok

Podkreślić:

Modułowy gniazdowy słup gin

Wzór gin odporny na korozję

8-18m Glatka Gin Pole

Podstawowe informacje

Miejsce pochodzenia: NINGBO, CHINY

Nazwa handlowa: Suntech

Orzecznictwo: ISO 9001

Numer modelu: LBNX-300A

Zapłata

Szczegóły pakowania: Obudowa ze sklejki ze wzmocnieniem taśmą stalową na eksport

Czas dostawy: 3-7 dni roboczych w przypadku zapasów, 15-25 dni w przypadku zamówień masowych

Zasady płatności: L/C, T/T

Możliwość Supply: 2000 sztuk miesięcznie

Galeria

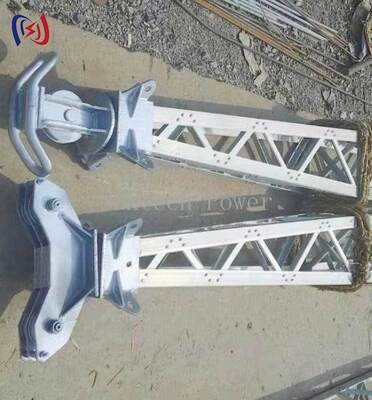

Modułowy słup gin z siatką z odporną na korozję powłoką do budowy wieży elektroenergetycznej o długości 8-18 m

opis produktu

Wewnętrzny wiszący słup kratownicowy LBNX-300A do budowy wież

Wewnętrzny wiszący słup kratownicowy to modułowy maszt podnoszący do budowy wież energetycznych. Jest zawieszony wewnątrz korpusu wieży, co zapewnia wolną przestrzeń roboczą wokół wieży. Sekcje kratownicowe są skręcane, aby osiągnąć wysokości robocze od 8 m do 18 m, a dane dotyczące obciążenia pionowego i współczynnika bezpieczeństwa dla każdego modelu znajdują się poniżej.

Konstrukcja i budowa

Konstrukcja wewnętrznego zawieszenia: maszt jest umieszczony wewnątrz korpusu wieży, pozostawiając otaczającą przestrzeń roboczą niezakłóconą.
Modułowe sekcje kratownicowe: zazębiające się długości są montowane do wymaganej wysokości.
Wzmocnione połączenia stalowe: połączenia śrubowe na głowicy i podstawie masztu.
Główne części z kwadratowych rur stalowych: główne elementy 50x50 mm z akcesoriami 25x25 mm do 30x30 mm.
Powłoka antykorozyjna: nadaje się do użytku zewnętrznego.
Wymienne komponenty: łatwiejsza inspekcja i konserwacja.

Specyfikacje techniczne

Nr poz.	Model	Zakres (m)	Sekcja (mm)	Część główna (mm)	Akcesoria (mm)	Obciążenie pionowe (KN)	Współczynnik bezpieczeństwa	Waga (kg/m)
03131	LBNX-300A	8-16	300x300	50x50x4	25x25x3	13-38	2.5	10.5
03141	LBNX-300B	11-18	300x300	50x50x5	30x30x3	15-40	2.5	11.0

Kontrola jakości i testowanie

Sekcje kratownicowe, połączenia i akcesoria są montowane i sprawdzane pod kątem dopasowania, prostoliniowości i integralności połączeń przed pakowaniem. Każda partia jest sprawdzana pod kątem podanego rozmiaru sekcji i zakresu roboczego. Produkty są wytwarzane zgodnie z systemem zarządzania jakością certyfikowanym przez ISO 9001, a każdy transport jest dostarczany z protokołem inspekcji.

Typowe zastosowania

Montaż wież transmisyjnych
Montaż konstrukcji podstacji
Tymczasowe operacje podnoszenia
Awaryjne naprawy wież

Montaż i użytkowanie

Przygotowanie terenu: wyrównaj teren roboczy i sprawdź warunki gruntowe.
Montaż: połącz oznakowane sekcje kratownicowe i zabezpiecz wszystkie połączenia.
Obsługa: monitoruj obciążenie i utrzymuj strefę roboczą wolną.
Demontaż: odwróć kroki montażu i przechowuj komponenty w suchym miejscu.

Wsparcie fabryczne i gwarancja dla kupującego

Ceny bezpośrednio od producenta bez marży pośredników
Dostępne OEM i ODM z niestandardowymi wysokościami, sekcjami i brandingiem
Wsparcie w wyborze modelu (zakres 8 m do 18 m) w oparciu o wysokość wieży i obciążenie
Dostępne zapasowe sekcje kratownicowe i akcesoria
12-miesięczna ograniczona gwarancja

Podaj nam wysokość swojej wieży, zakres roboczy i obciążenie, a nasi inżynierowie potwierdzą odpowiedni model słupa kratownicowego i przedstawią wycenę bezpośrednio od producenta w ciągu jednego dnia roboczego.
