cechy

specyfikacje

Nazwa: Stojak na szpule kablowe typu hydraulicznego

Model: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Obciążenie znamionowe: 50-300KN

Obowiązująca średnica kołowrotka: 2400-5000 mm

Obowiązują szerokość kołowrotka kablowego: 1600-3100 mm

Średnica otworu rdzenia: 76-200 mm

Waga: 172-600 kg

Materiał ramy: Stal na wysokim rozciąganie

Aplikacja: Prowadzenie kabli przesyłowych i dystrybucyjnych

Podkreślić:

Hydrauliczny stojak na bębny kablowe o obciążeniu znamionowym 50-300KN

Stojak na bębny przewodów o średnicy 2400-5000 mm

Stojak na bębny kablowe z ramą ze stali o wysokiej wytrzymałości

Podstawowe informacje

Miejsce pochodzenia: NINGBO, CHINY

Nazwa handlowa: Suntech

Orzecznictwo: ISO 9001

Numer modelu: SI

Zapłata

Szczegóły pakowania: Obudowa ze sklejki ze wzmocnieniem taśmą stalową na eksport

Czas dostawy: 3-7 dni roboczych w przypadku zapasów, 15-25 dni w przypadku zamówień masowych

Zasady płatności: L/C, T/T

Możliwość Supply: 3000 sztuk miesięcznie

Galeria

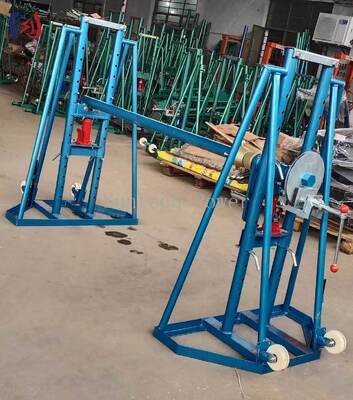

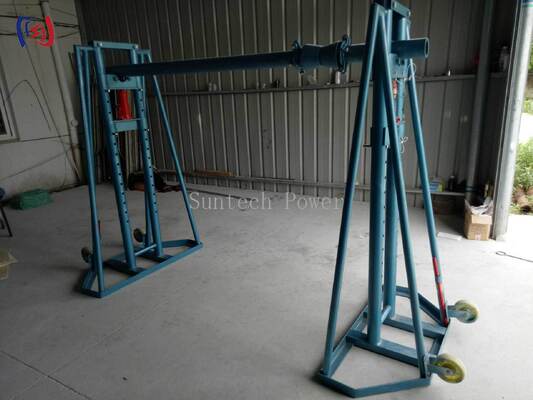

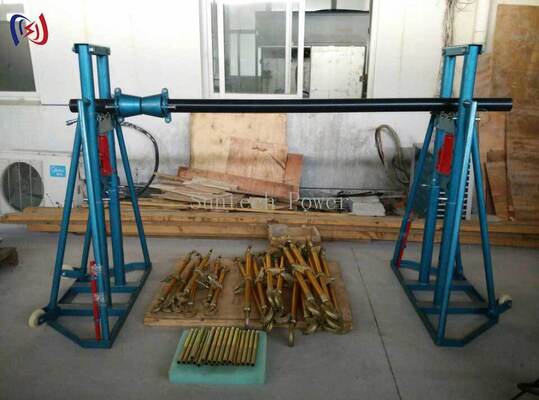

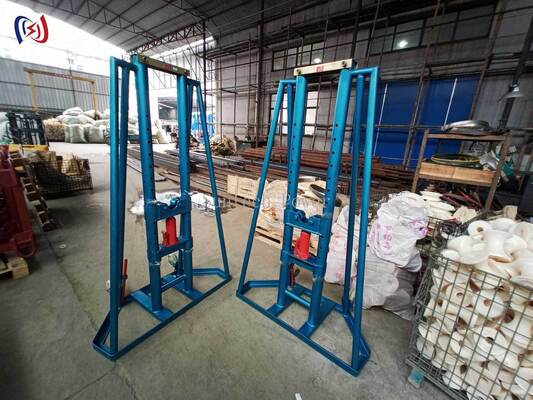

Hydrauliczny stojak na bębny kablowe o obciążeniu znamionowym 50-300 kN dla bębnów o średnicy 2400-5000 mm i ramie ze stali o wysokiej wytrzymałości

opis produktu

Hydrauliczny stojak na bębny kablowe do bezpiecznego i wydajnego przenoszenia ciężkich bębnów z kablami zasilającymi

Hydrauliczny stojak na bębny kablowe to specjalnie zaprojektowane rozwiązanie do przenoszenia materiałów, które podnosi ciężkie bębny z kablami i przewodami z poziomu gruntu na bezpieczną wysokość roboczą za pomocą ręcznej pompy hydraulicznej. Zamontowany na wzmocnionej ramie ze stali o wysokiej wytrzymałości i dostępny w sześciu wariantach udźwigu od 50KN do 300KN, pozwala jednemu operatorowi na pozycjonowanie, podnoszenie i rozwijanie bębnów o średnicy do 5000 mm, które w przeciwnym razie wymagałyby dźwigu i pełnej załogi.

Zaprojektowany z myślą o rzeczywistych pracach przy układaniu kabli

System podnoszenia hydraulicznego: solidna ręczna pompa i siłownik podnoszą bęben z ziemi przy minimalnym wysiłku, eliminując ręczne podnoszenie i toczenie, które powoduje większość urazów pleców i zmiażdżeń na miejscu.
Regulowane ramiona pasują do otworów w rdzeniu bębna od 76 mm do 200 mm i bezpiecznie blokują bęben podczas rozwijania.
Zintegrowany hamulec zapewnia precyzyjne naprężenie wsteczne, dzięki czemu kabel jest rozwijany równomiernie, bez luzów, zagięć i nadmiernego nawijania.
Wytrzymałe koła pneumatyczne pozwalają jednej osobie przesuwać załadowany stojak po nierównych powierzchniach i ustawiać go zgodnie z kierunkiem ciągnięcia.
Wzmocniona rama: spawanie jest podwójne w każdym punkcie naprężenia, a szeroka, niska podpora zapewnia stabilność jednostki przy pełnym obciążeniu znamionowym.

Specyfikacje techniczne

Numer artykułu.	Model	Obciążenie znamionowe (KN)	Średnica bębna (mm)	Szerokość bębna (mm)	Otwór w rdzeniu (mm)	Waga (kg)
21346	SI-5	50	Maks. 2400	Maks. 1600	76-103	172
21347	SI-10	100	Maks. 2700	Maks. 1700	120-135	230
21348	SI-10A	100	Maks. 3400	Maks. 1900	120-135	230
21349	SI-16	160	Maks. 4000	Maks. 2500	125-200	325
21343	SI-20	200	Maks. 4000	Maks. 2500	135-160	450
21344	SI-30	300	Maks. 5000	Maks. 3100	160-200	600

Kontrola jakości i testowanie

Spawanie ramy odbywa się zgodnie z udokumentowaną procedurą, a każda rama jest sprawdzana pod kątem prostokątności na przyrządzie przed malowaniem. Siłowniki i pompy hydrauliczne są testowane pod ciśnieniem, a każda gotowa jednostka jest testowana funkcjonalnie w pełnym cyklu podnoszenia przed pakowaniem. Produkcja odbywa się w ramach certyfikowanego systemu zarządzania jakością ISO 9001, a protokół inspekcji fabrycznej jest dostarczany z każdą przesyłką.

Typowe zastosowania

Układanie linii napowietrznych i dystrybucyjnych
Instalacja kabli w podstacjach i rozdzielniach
Projekty ciągnięcia kabli podziemnych i w kanałach
Prace związane z siecią trakcyjną kolejową i szkieletową telekomunikacyjną
Okablowanie energetyczne w zakładach przemysłowych i farmach wiatrowych

Wsparcie fabryczne i gwarancja dla kupującego

Ceny bezpośrednio od producenta bez marży pośredników
Dostępne OEM i ODM z niestandardowymi udźwigami, kolorami i brandingiem
Rysunki techniczne i obliczenia obciążenia dostarczane przed zamówieniem
Pompy hydrauliczne, ramiona i koła zapasowe dostępne w magazynie
12-miesięczna ograniczona gwarancja na podzespoły hydrauliczne

Podaj nam średnicę, szerokość, otwór w rdzeniu bębna i wymagany udźwig, a nasi inżynierowie zarekomendują odpowiedni model i potwierdzą wycenę bezpośrednio z fabryki w ciągu jednego dnia roboczego.
