cechy

specyfikacje

Nazwa: Stojak na szpule kablowe typu hydraulicznego

Model: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Obciążenie znamionowe: 50-300KN

Obowiązująca średnica kołowrotka: 2400-5000 mm

Obowiązują szerokość kołowrotka kablowego: 1600-3100 mm

Średnica otworu rdzenia: 76-200 mm

Waga: 172-600 kg

Materiał ramy: Stal na wysokim rozciąganie

Podkreślić:

Hydrauliczny stojak na bębny kablowe o obciążeniu znamionowym 50-300KN

Stojak na bębny przewodów o średnicy 2400-5000 mm

Stojak na bębny kablowe z ramą ze stali o wysokiej wytrzymałości

Podstawowe informacje

Miejsce pochodzenia: NINGBO, CHINY

Nazwa handlowa: Suntech

Orzecznictwo: ISO 9001

Numer modelu: SI

Zapłata

Szczegóły pakowania: Obudowa ze sklejki ze wzmocnieniem taśmą stalową na eksport

Czas dostawy: 3-7 dni roboczych w przypadku zapasów, 15-25 dni w przypadku zamówień masowych

Zasady płatności: L/C, T/T

Możliwość Supply: 3000 sztuk miesięcznie

Galeria

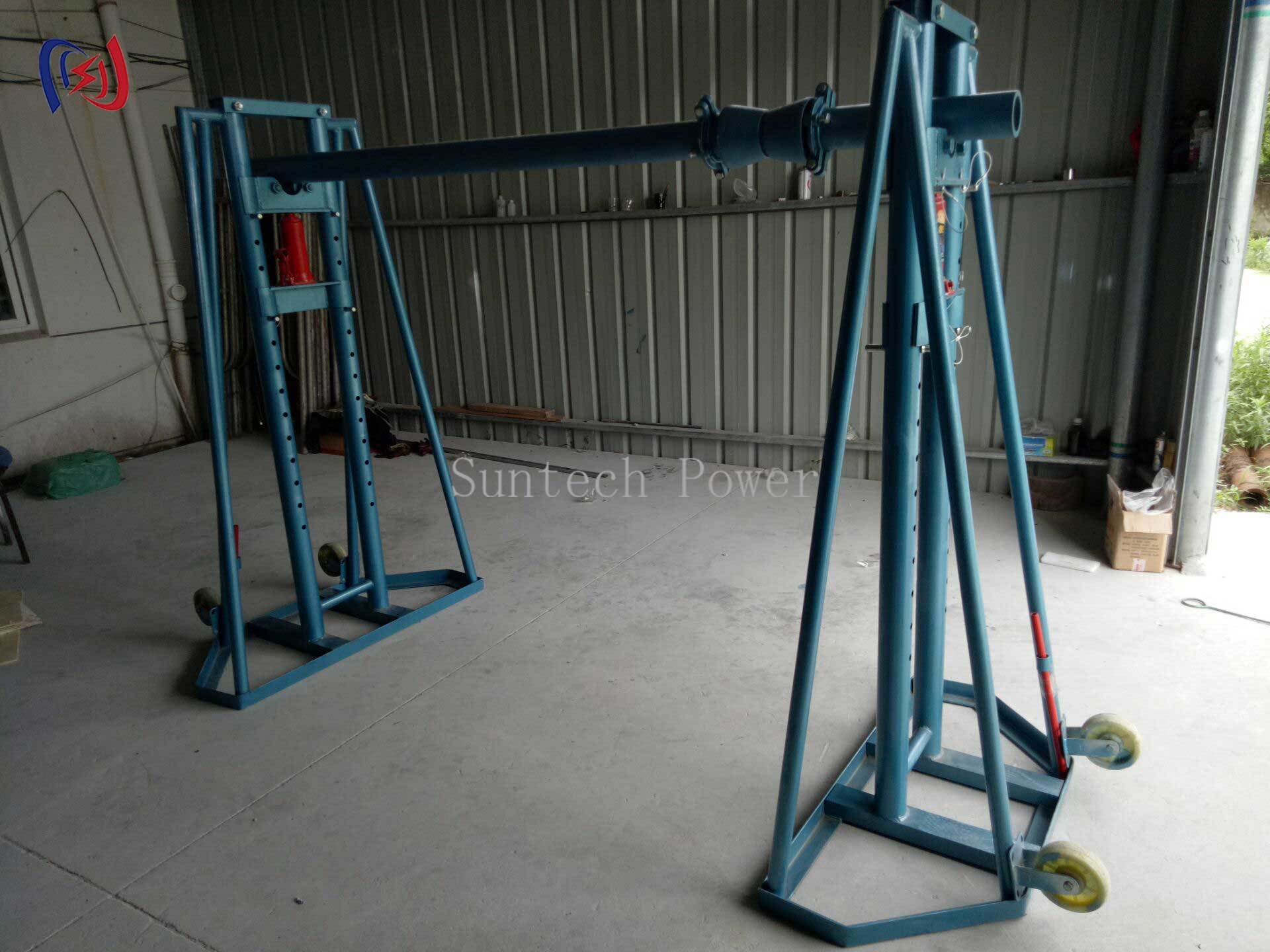

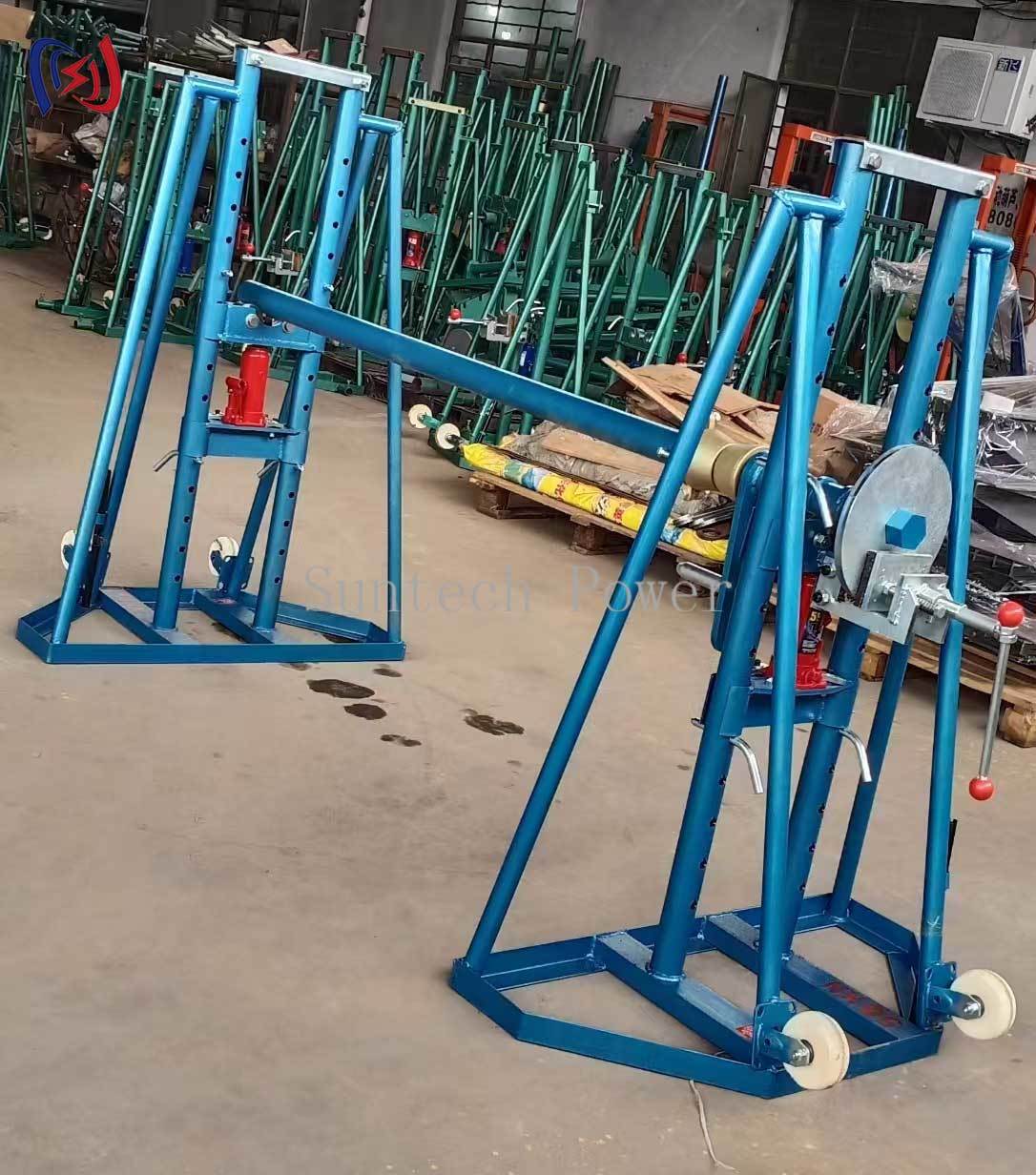

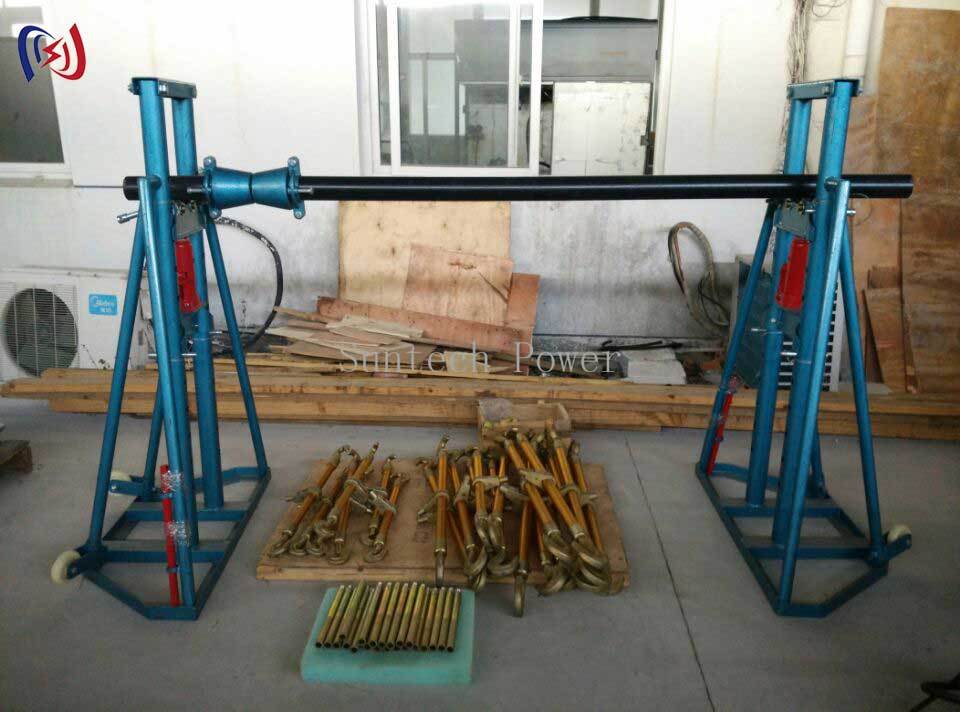

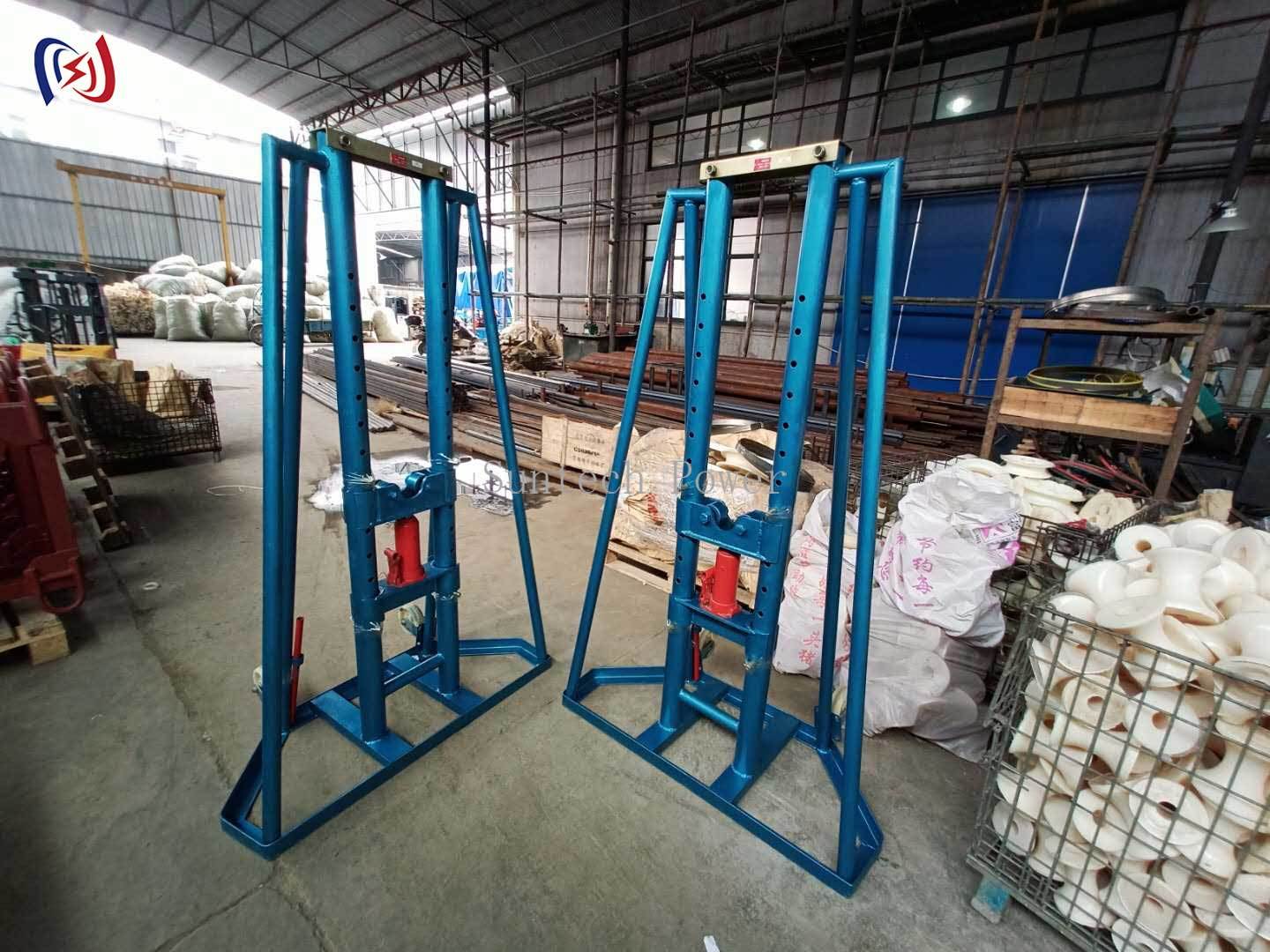

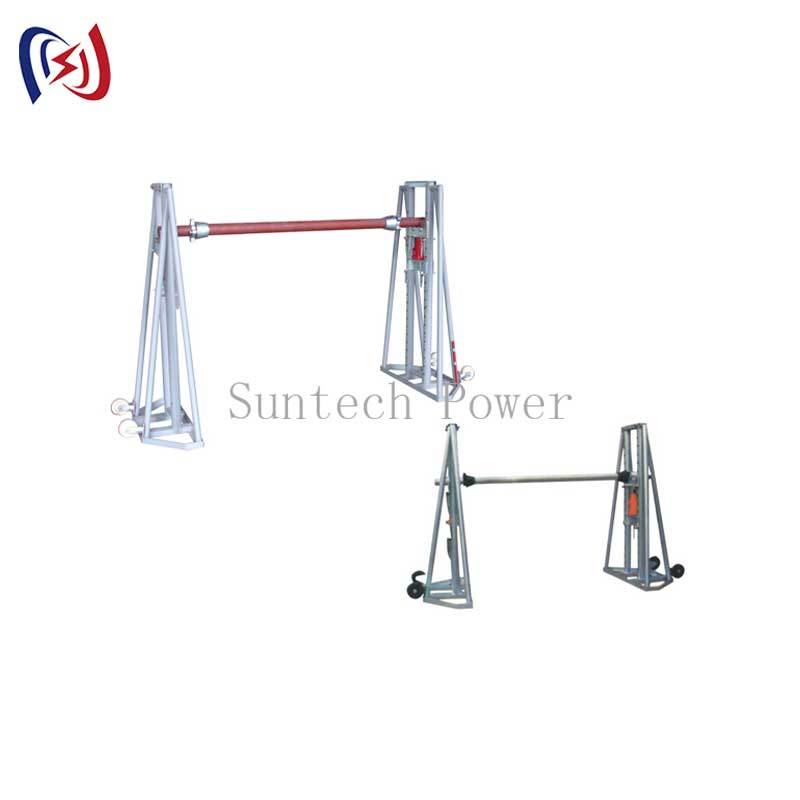

Galwanizowane kablówki stojak 50-300KN ładunek 2400-5000mm Stojak bębna przewodnika

opis produktu

Wyróbki hydrauliczne do bezpiecznego i skutecznego obsługi ciężkich bębnów kablowych

Hydraulic Type Cable Reel Stand jest specjalnie zaprojektowanym rozwiązaniem do obsługi materiałów, które podnosi ciężkie kable i bębny przewodników z poziomu ziemi do bezpiecznej wysokości roboczej za pomocą ręcznej pompy hydraulicznejZainstalowany na wzmocnionym podwoziu ze stali o wysokiej wytrzymałości i oferowany w sześciu pozycjach obciążenia od 50KN do 300KN, umożliwia jedno obsługujące pozycję,podnoszenie i wypłacanie bębnów o średnicy do 5000 mm, które w przeciwnym razie wymagałyby żurawia i pełnej załogi.

Zbudowany w oparciu o rzeczywiste prace przy wiązaniu kabli

System podnoszenia hydraulicznego:mocna ręczna pompa i cylinder podnoszą bęben z ziemi przy minimalnym wysiłku, eliminując ręczne podnoszenie i toczenie, które powodują najwięcej obrażeń pleców i tłoczenia na miejscu.
Ramiona regulowanewprowadzenie otworów w rdzeniu bębna od 76 mm do 200 mm i bezpieczne zablokowanie bębna w trakcie wypłaty.
Zintegrowane hamowanieWykorzystuje precyzyjne zwrotne napięcie, dzięki czemu kabel jest równomiernie zasilający bez luźności, skręceń lub przeciągania.
Koła pneumatyczne ciężkieNiech jedna osoba przesuwa załadowany stojak po nierównych powierzchniach i dostosowuje go do kierunku ciągnięcia.
Wzmocniona ramka:Spawanie jest podwojone w każdym punkcie naprężenia, a szeroka, niska kolebka utrzymuje stabilność jednostki pod pełnym obciążeniem znamionowym.

Specyfikacje techniczne

Artykuł nr.	Model	Narysowane obciążenie (KN)	Średnica cewki (mm)	Szerokość bębna (mm)	Otwór rdzenia (mm)	Masę (kg)
21346	SI-5	50	Maksymalnie 2400	Maksymalnie 1600	76-103	172
21347	SI-10	100	Maks. 2700	Maks. 1700	120-135	230
21348	SI-10A	100	Maks. 3400	Maks. 1900	120-135	230
21349	SI-16	160	Maks. 4000	Maksymalnie 2500	125-200	325
21343	SI-20	200	Maks. 4000	Maksymalnie 2500	135-160	450
21344	SI-30	300	Maksymalnie 5000	Maks. 3100	160-200	600

Kontrola jakości i badania

Wylotowanie ramki następuje zgodnie z udokumentowaną procedurą, a każde podwozie jest sprawdzane pod kątem kwadratowości na gipsie przed malowaniem.i każda gotowa jednostka jest badana funkcjonalnie przez cały cykl podnoszenia przed pakowaniemProdukcja odbywa się w ramach certyfikowanego ISO 9001 systemu zarządzania jakością, a z każdą przesyłką dostarczany jest zapis inspekcji fabryki.

Typowe zastosowania

Przesyłka powietrzna i linia dystrybucyjna
Instalacja kabli podstacji i centralnego
Projekty ciągnięcia kabli podziemnych i kanałowych
Prace związane z łańcuchami kolejowymi i sieciami telekomunikacyjnymi
Przemysłowe instalacje i kable energetyczne do farm wiatrowych

Wsparcie fabryczne i gwarancja nabywcy

Ceny bezpośrednie dla producenta bez dodatkowej opłaty na poziomie handlu
OEM i ODM dostępne z niestandardowymi wartościami obciążenia, kolorami i marką
Przed zamówieniem dostarczone rysunki techniczne i obliczenia obciążenia
Części pomp hydraulicznych, ramion i kół znajdujących się w magazynach
12-miesięczna ograniczona gwarancja na elementy hydrauliczne

Galwanizowane kablówki stojak 50-300KN ładunek 2400-5000mm Stojak bębna przewodnika

Powiedz nam swoją średnicę bębna, szerokość, dziurę rdzenia i wymaganą klasyfikację obciążenia, a nasi inżynierowie polecą odpowiedni model i potwierdzą bezpośrednią ofertę w ciągu jednego dnia roboczego.
