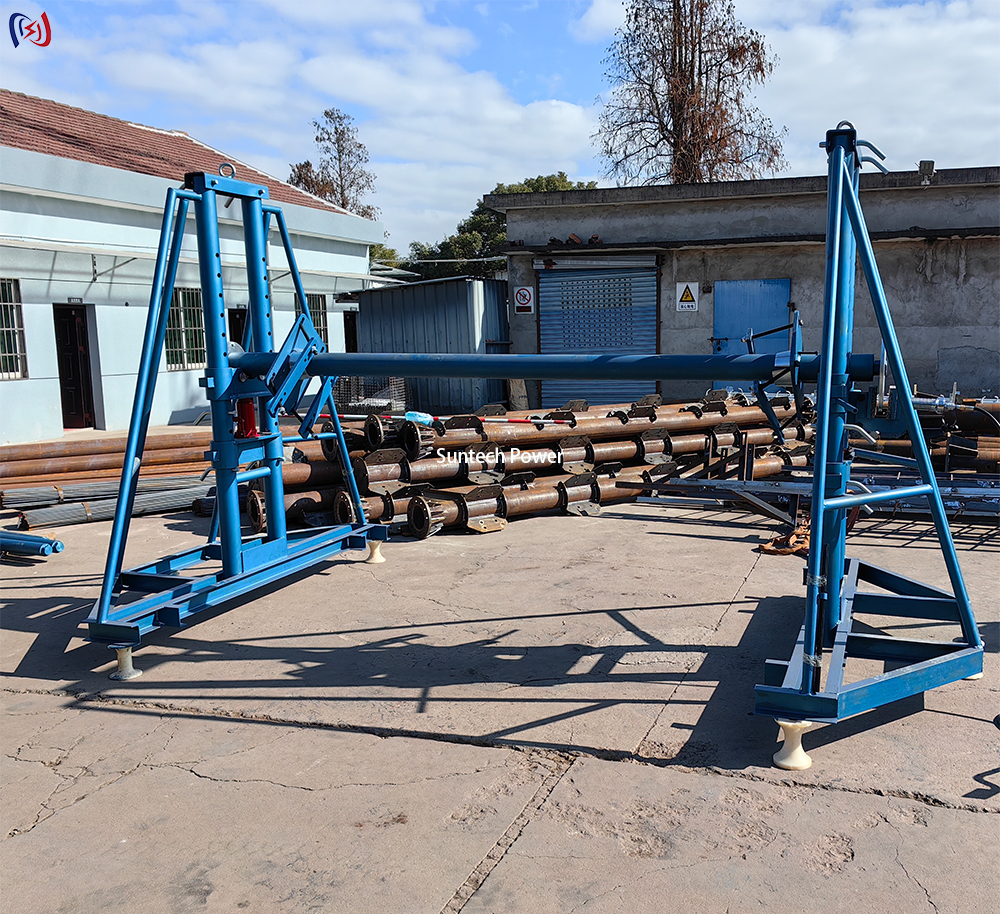

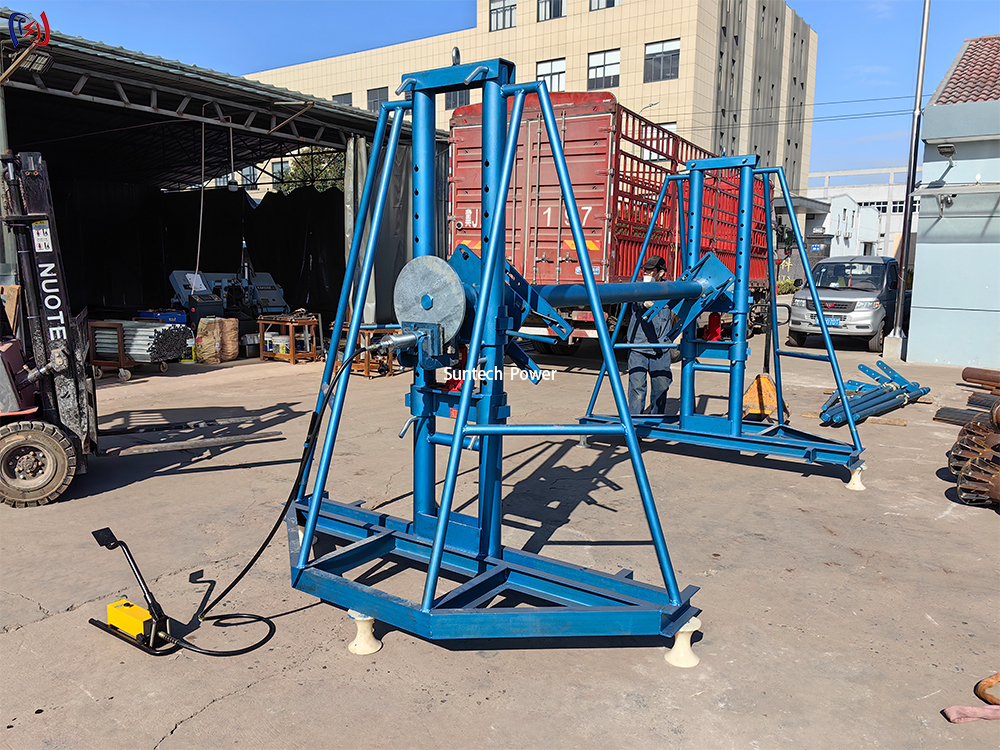

SI-30 Hydraulic conductor Drum Stand 300KN Heavy Duty Cable Reel Handling Equipment
SI-30 Hydraulic Conductor Drum Stand jest rozwiązaniem do obróbki ciężkich materiałów zaprojektowanym do podnoszenia, pozycjonowania i wypłacania dużych kabelów zasilania, przewodników i bębnów drutu za pomocą jednego operatora.Pompa hydrauliczna podnosi kolebkę bębnową z poziomu ziemi do wysokości roboczej, zastępując ręczne walcowanie i podnoszenie, które powodują urazy pleców i uszkodzenie kurtki.SI-30 jest przeznaczony do obciążenia 300KN i akceptuje rolki przewodzące o średnicy do 5000 mm i szerokości do 3100 mm.
Specyfikacje techniczne
| Pozycja |
Parametry |
Wartość |
| 1 |
Model |
SI-30 |
| 2 |
Obciążenie znamionowe |
300 KN |
| 3 |
Wykorzystywana średnica cewki |
≤ Φ5000 mm |
| 4 |
Przystosowana szerokość bębna |
≤ 3100 mm |
| 5 |
Średnica dziury rdzenia |
Φ160~200 mm |
| 6 |
Waga ciała |
600 kg |
| 7 |
System podnoszenia |
Pompa hydrauliczna ręczna |
| 8 |
Materiał ramy |
Stalowo spawane o wysokiej wytrzymałości rozciągania |
| 9 |
Hamowanie |
Zintegrowane hamulce przeciwprężeniowe |
| 10 |
Mobilność |
Koła ciężkie, wózek ruchomy |
Wskazówka dotycząca zakresu modelu i wyboru
| Model |
Narysowane obciążenie (KN) |
Średnica cewki (mm) |
Szerokość bębna (mm) |
Otwór Φ (mm) |
Masę (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤ 1600 |
76 ‰ 103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤ 1700 |
120 ‰ 135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤ 1900 |
120 ‰ 135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤ 2500 |
125 ¢200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤ 2500 |
135 ¢160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160 ‰ 200 |
600 |
Kluczowe cechy i korzyści
Podnoszenie hydrauliczne
ręczna pompa hydrauliczna podnosi masę bębna do 300KN, umożliwiając jednemu operatorowi załadunek i ustawienie bębnów, które w przeciwnym razie wymagałyby żurawia lub pełnej załogi,usunięcie głównej przyczyny obrażeń podczas podnoszenia w pracy kablowej.
Kontrolowana wypłata kablowa
Zintegrowany hamulec przeciwprężeniowy reguluje prędkość i napięcie, zapobiegając rozlewom kabli, zgięciom i pętliom luźnym, chroniąc jednocześnie przewodnik i izolację podczas montażu.
Kompatybilność szerokiego bębna
Regulowane ramiona kołyski i szeroka podstawa akceptują średnicę rolki od 2400 mm do 5000 mm i otwory rdzeniowe od 76 mm do 200 mm, umożliwiając jedno stoisko obsługujące przewody dystrybucyjne do ciężkiego przewodnika przesyłowego.
Mobilny i stabilny projekt
Ciężkie koła umożliwiają przewijanie stojaka między ciężarówkami dostawczymi a powierzchnią roboczą, podczas gdy sztywna, spawana ramka zamyka się w poziomej, stabilnej platformie wypłaty na miejscu.
Produkcja i zapewnienie jakości
Każdy SI-30 jest produkowany przez certyfikowanego producenta ISO 9001 z ponad 15-letnim doświadczeniem w zakresie urządzeń do przewodu linii przesyłowych i obsługi kabli.Ramy wykonane są ze stali o wysokiej wytrzymałości ze wzmocnionym spawaniem we wszystkich punktach naprężenia, a następnie przetestowane do 1,25 razy pojemności znamionowej przed wysyłką.Każda jednostka jest dostarczana z identyfikowalnym numerem seryjnym i rejestrem inspekcji, tak aby inżynierowie ds. zamówień publicznych i placówki mogli zweryfikować zgodność z zadeklarowaną mocą 300KN..
Typowe zastosowania
Zaprojektowany dla wykonawców elektrycznych, pracowników służb komunalnych i instalatorów telekomunikacyjnych, SI-30 obsługuje wiązanie linii powietrznych, układanie kabli podziemnych,prace w podstawach i ciągnięcie ciężkich kabli przemysłowych, w których duże bębny przewodzące muszą być bezpiecznie i skutecznie obsługiwane.
SI-30 Hydraulic Conductor Drum Stand łączy w sobie 300KN obciążenia, 5000mm pojemności bębna i hydraulicznego podnoszenia pojedynczego operatora w trwałej stalowej konstrukcji spawanej.Mechanizacja najcięższego i najbardziej niebezpiecznego zadania w obsłudze kabli, chroni personel, chroni cenne aktywa przewodników i utrzymuje produktywność załóg instalacyjnych.
