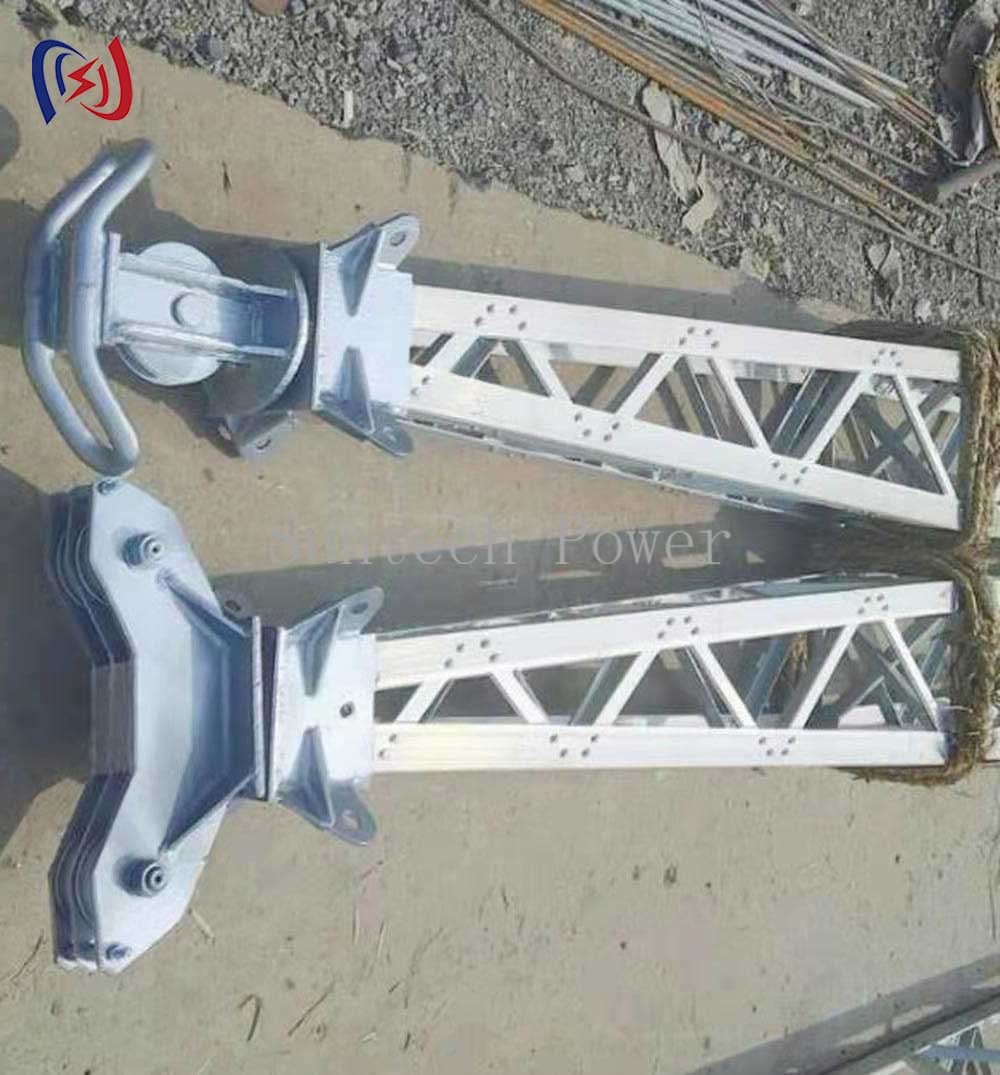

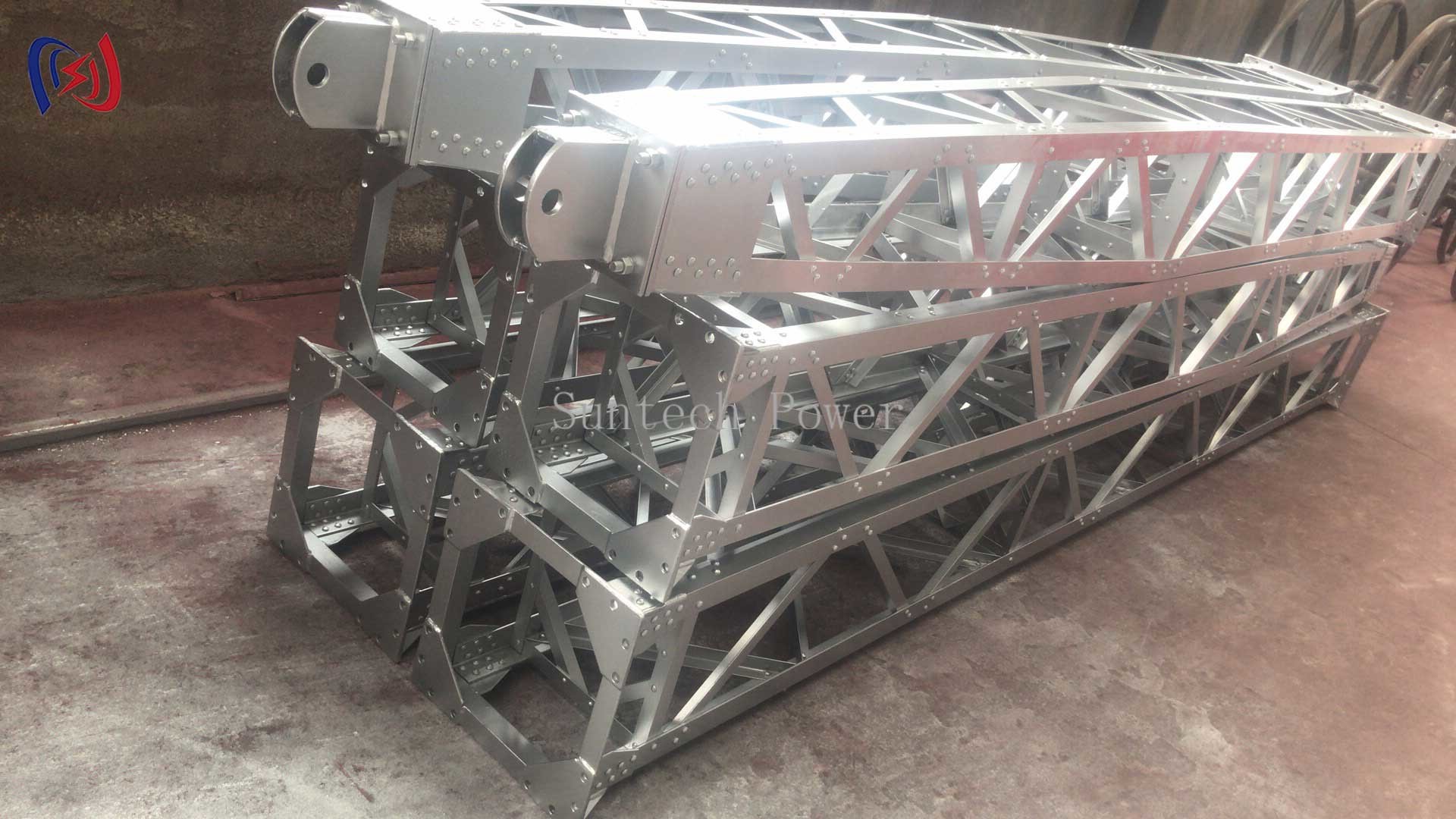

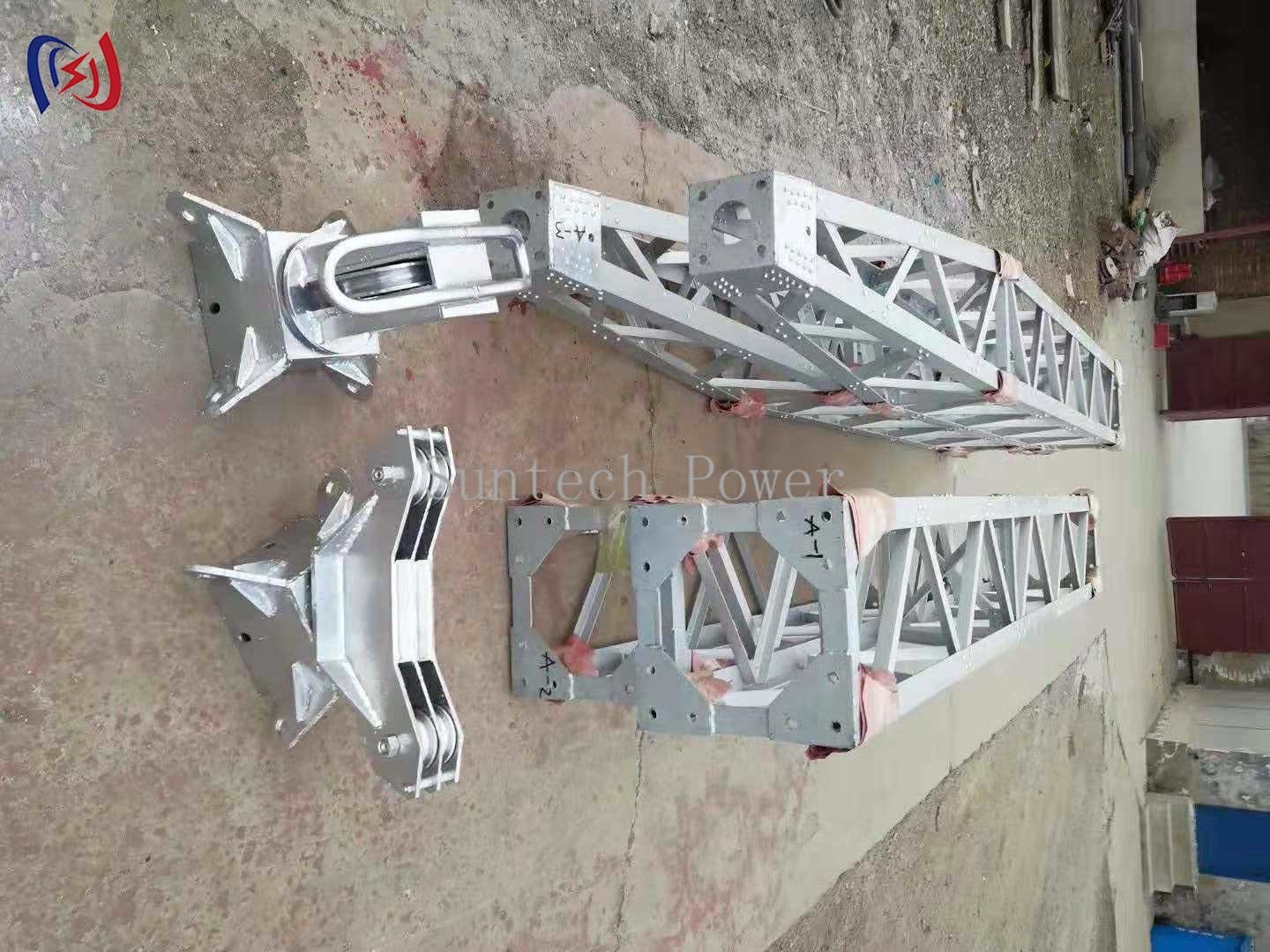

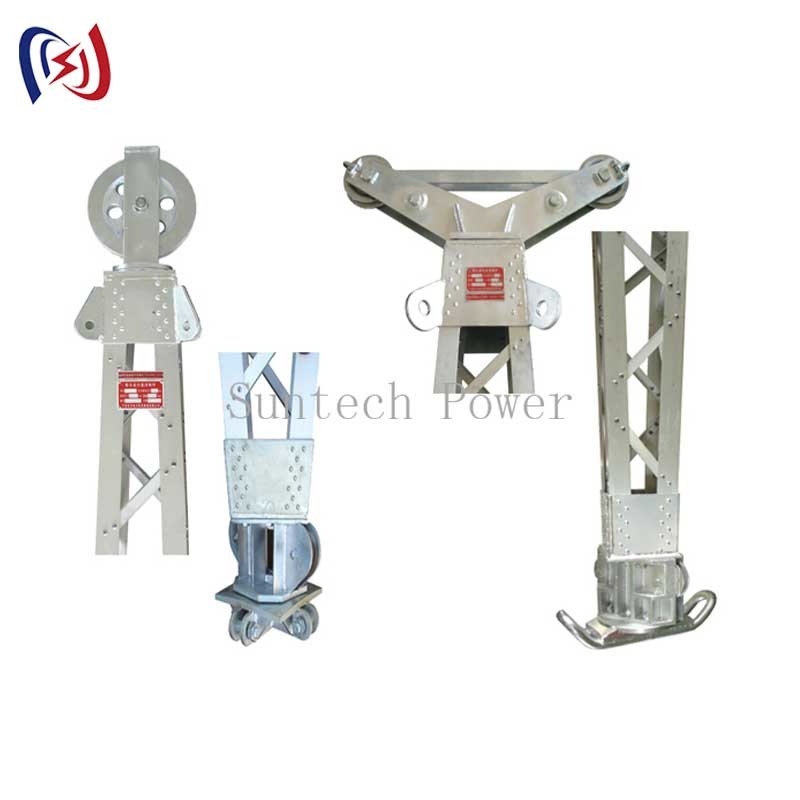

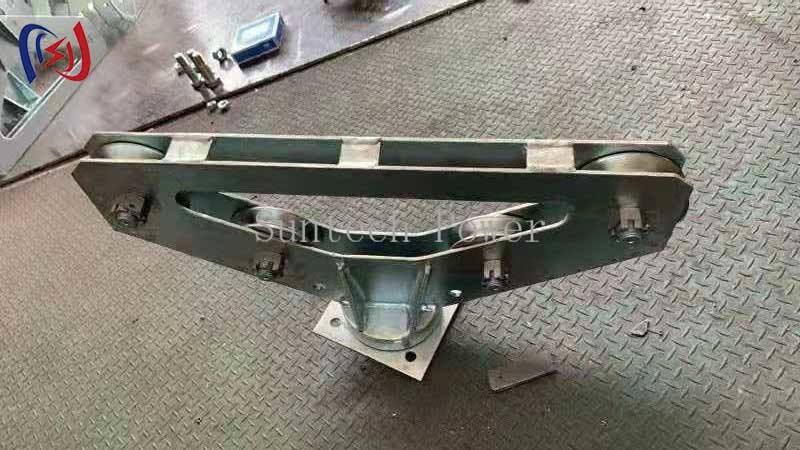

Ciężko działający, wewnętrznie zawieszony słup gin z siatki do budowy wieży przesyłowej
Charakterystyka:
Wnętrznie zawieszony gniazdkowy gniazdkowy jest specjalistycznym systemem podnoszenia zaprojektowanym do bezpiecznej i wydajnej budowy i konserwacji wieży przesyłowej.dostępne w stali ocynkowanej lub lekkim aluminiumSystem zapewnia wyjątkową wytrzymałość przy jednoczesnym zminimalizowaniu wagi.
Długość regulowana (zwykle od 5 do 20 m) poprzez sekcje modułowe
Zintegrowane punkty ustawienia do bezpiecznego mocowania ładunku
Powłoka odporna na korozję do długotrwałego użytku na zewnątrz
Komponenty o pojemności spełniające normy bezpieczeństwa przemysłowego
Sprzęt szybkiego podłączenia do szybkiego montażu/rozmontowania
Opcjonalne systemy monitorowania obciążenia w celu zwiększenia bezpieczeństwa
Zasada działania:
Ten słup gin działa jako wewnętrzny układ zawieszenia w strukturze wieży:
Drut jest zabezpieczony wewnątrz ramy wieży za pomocą specjalnie zaprojektowanych uchwytów
Do górnej części przymocowany jest mechanizm podnoszący (ręczny lub napędzany)
Ładunek jest podnoszony pionowo przez środek konstrukcji wieży
Systemy kierownicze zapewniają precyzyjne ustawienie elementów wieży
Zastosowanie:
Budowa i utrzymanie wieży przesyłowej
Projekty instalacji linii wysokonapięciowych
Budowa wieży komórkowej i umieszczenie anteny
Instalacja kabli mostkowych
Utrzymanie turbin wiatrowych
Zalety:
✔ Zwiększone bezpieczeństwo - wewnętrzne zawieszenie zmniejsza ryzyko huśtania się
✔ Efektywność przestrzeni - Prace w zasięgu wieży
✔ Precyzyjne umieszczenie - doskonała kontrola ustawienia części
✔ Dostosowalność - Modułowy projekt odpowiada różnym wymaganiom projektu
✔ Trwałość - materiały odporne na warunki atmosferyczne, zapewniające długą żywotność
Usługi i wsparcie:
obliczenia obciążenia technicznego dostępne dla poszczególnych projektów
Niestandardowe konfiguracje spełniające unikalne wymagania pracy
Zawierają one kompleksowe wytyczne dotyczące kontroli
Dane techniczne
| Numer pozycji |
Model |
Zakres
(M)
|
Sekcja MM |
Główna część
wielkość
(MM)
|
Akcesoria
wielkość
(MM)
|
Pionowa
Obciążenie
(KN)
|
Bezpieczeństwo
Czynniki
(K)
|
Waga
(KG/M)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115-294 |
2.5 |
75 |
