Inżynierowy słup gin z siatką w kształcie litery A do podnoszenia ciężkich ładunków
Charakterystyka:
A-Shaped Lattice Gin Pole to ciężki system podnoszenia specjalnie zaprojektowany do montażu wieży przesyłowej, utrzymania i instalacji linii wysokonapięciowych.Jego charakterystyczna konstrukcja ramy typu A zapewnia lepszą stabilność i nośność w porównaniu z systemami jednopołowymiGłówne cechy obejmują:
Konstrukcja o wysokiej wytrzymałości: Dostępna w stali ocynkowanej lub lekkim aluminium z powłokami odpornymi na korozję
Modułowa konstrukcja siatki: przewracane sekcje umożliwiają szybkie montaż i regulację wysokości (zwykle od 6m do 25m)

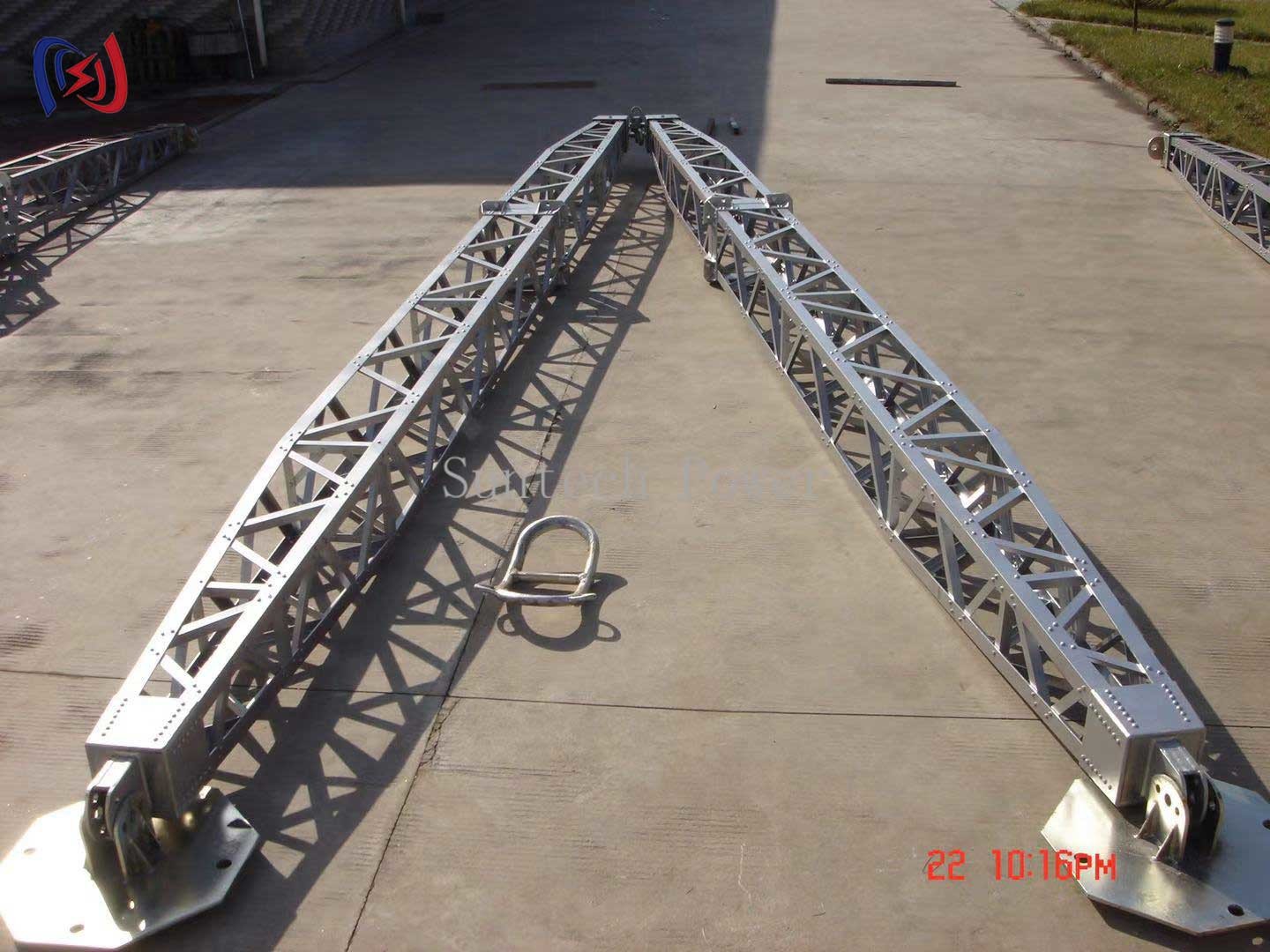

Stabilność szerokiej podstawy: konfiguracja ramy A uniemożliwia przechylenie się podczas ciężkich podnoszeń
Zintegrowane punkty napędowe: wiele punktów mocowania dla precyzyjnej kontroli obciążenia
Bezpieczne mechanizmy zamykania: automatyczne systemy szczepu zapobiegają przypadkowemu uwolnieniu
Akcesoria opcjonalne: Włączając ogniwa obciążeniowe, zestawy drutu typu guy i systemy rotacyjne
Zasada działania:
Podstawa ramy A jest przymocowana do fundamentów wieży lub konstrukcji nośnej
Przewody Guy (jeśli są używane) zapewniają dodatkową stabilność boczną
Na szczycie zamontowany jest mechanizm podnoszący (ręczny podnoszący łańcuch lub napędzany dźwigem)
Obciążenie jest podnoszone pionowo między dwiema nogami ramy A
Rolki kierownicze zapewniają płynne działanie i zapobiegają wahaniom obciążenia
Zastosowanie:
Wzniesienie wieży przesyłowej i montaż części
Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8403
Podnoszenie i umieszczanie urządzeń podstacji
Instalacja anten wieży komórkowej
Projekty instalacji kabli mostkowych
Zalety:
✔ Wyższa stabilność - konstrukcja ramy A jest odporna na obciążenia boczne i siły wiatru
✔ Wyższa pojemność obciążenia - zazwyczaj 1,5-2x pojemność jednobiegunowych systemów
✔ Precyzyjne sterowanie - doskonałe do ustawiania ciężkich elementów wieży
✔ Dostosowalna konfiguracja - Modułowa konstrukcja odpowiada różnym potrzebom projektu
Usługi i wsparcie:
Dostępne obliczenia inżynieryjne specyficzne dla danego obiektu
Produkcja na zamówienie do zastosowań specjalnych
Kompletne podręczniki kontroli i konserwacji
Wyjaśnij:

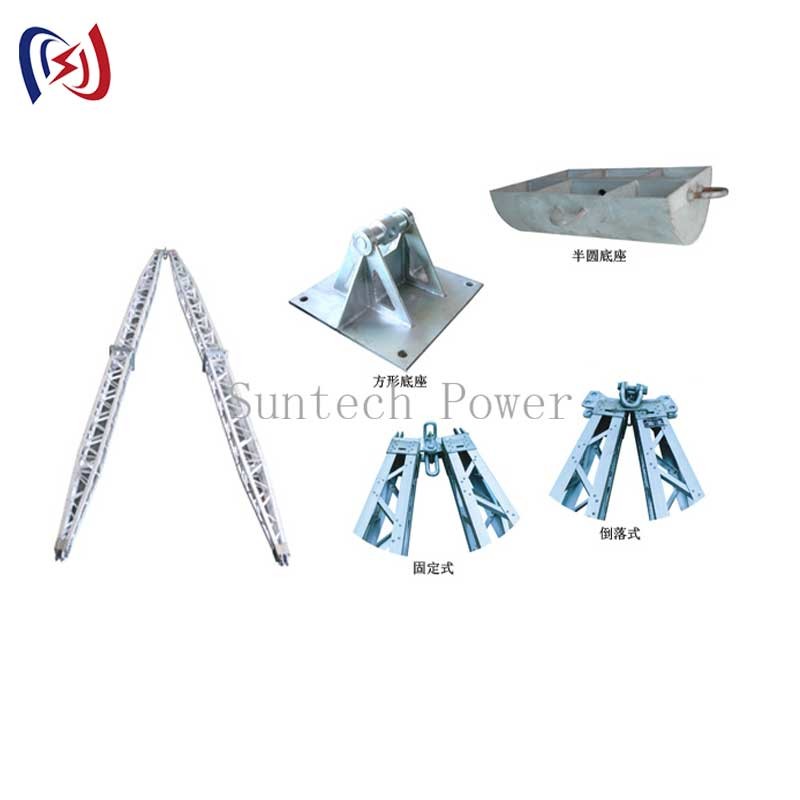

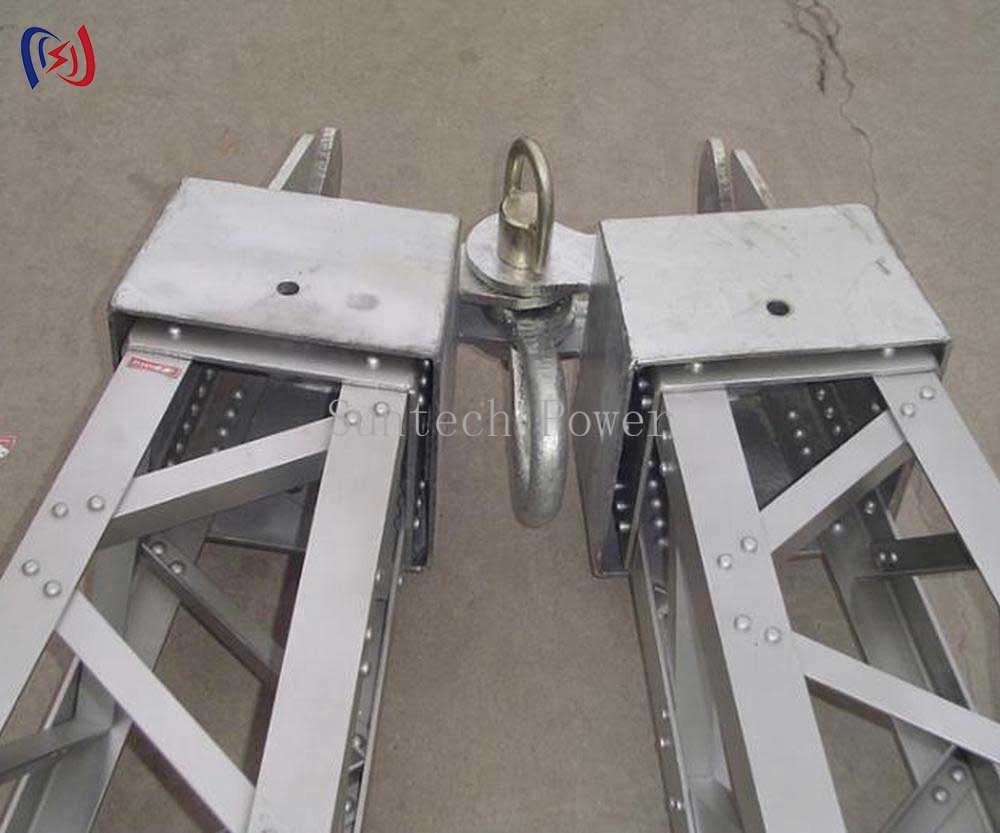

Głowa sztabu gin jest odwrócona, a podstawa sztabu gin jest półkołowa lub kwadratowa. Należy to odnotować podczas zamawiania.
03361-03445 to materiał ze stopu aluminium.03611-03615 to materiał ze stali manganowej.
| Artykuł nr. |
Model |
Zakres (M) |
Sekcja MM |
Rozmiar części głównej ((MM) |
Rozmiar akcesoriów ((MM) |
Obciążenie pionowe ((KN) |
Wskaźnik bezpieczeństwa (K) |
Waga ((Kg/M) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171-96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100-75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420-145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
