Konstrukcja Linia energetyczna Podnoszenie trakcji Podłoga Narzędzia do wznoszenia kotwicy naziemnej
Podanie

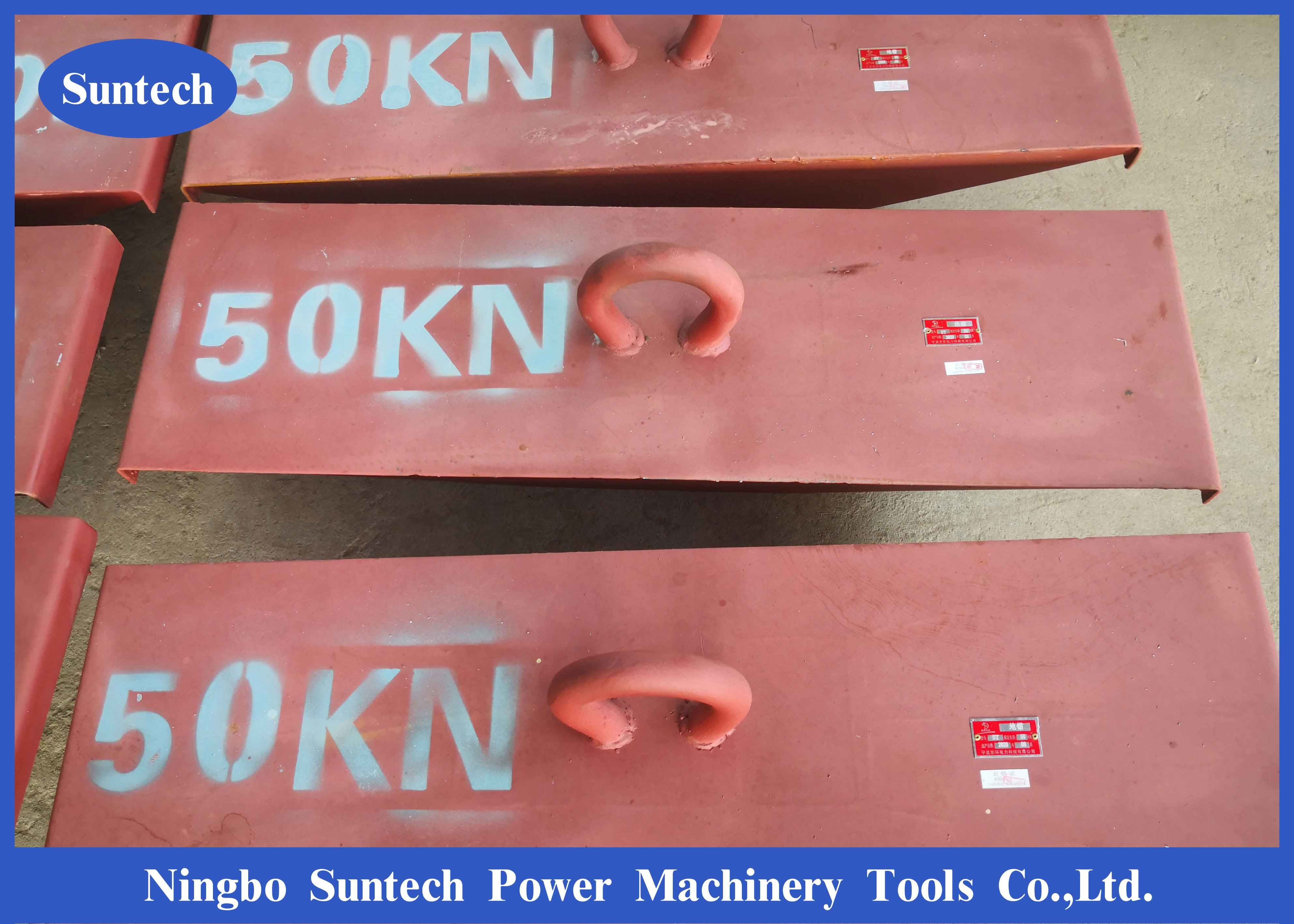

Ta kotwa gruntowa służy do mocowania i mocowania wciągarek, ściągaczy przewodów, napinaczy przewodów, bloków i tymczasowych lin ciągnących w konstrukcji linowej.Kotwa ma konstrukcję spawaną z blachy stalowej pokrytej antykorozyjnym podkładem na jej powierzchni i odznacza się trwałością.Zakop kotwicę pod ziemią na odpowiednią głębokość i dobrze ją ubić, poprowadź zamocowaną na niej stalową linę w jej kierunku do ziemi.
Stosowanie
Wykopać dół kotwic gruntowych zgodnie z wymaganą głębokością.Umieścić kotwicę w zagłębieniu kotwicy gruntowej, zakotwiczyć linę kotwiczącą i kotwicę gruntową i ukośnie do przyrządu.Gdy wypełnienie jest ubite, można go użyć.
| Numer przedmiotu | Model | Dopuszczalne | Prawidłowa głębokość (m) | Główny rozmiar (mm) | Waga (kg) | |||
| ciągnąć (KN) | ZA | b | do | re | ||||
| 2120 | SDM3 | 30 | 1.8 | 800 | 250 | 150 | Φ25 | 22.5 |
| 2121 | SDM5 | 50 | 1.8 | 900 | 270 | 180 | Φ28 | 30 |

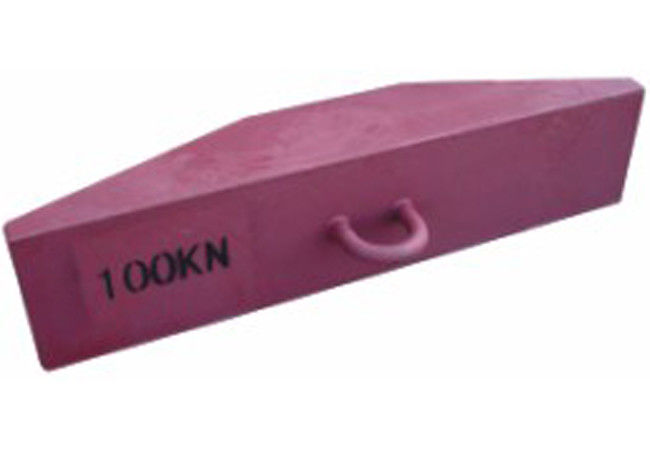

| 2122 | SDM10 | 100 | 2 | 1200 | 290 | 220 | Φ36 | 55 |
| 2123 | SDM16 | 160 | 2.5 | 1500 | 500 | 258 | / | 105 |
