Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Suntech Tower |
Orzecznictwo: | ISO, CE |
Numer modelu: | Wieża telekomunikacyjna na drzewie |
Minimalne zamówienie: | 1 wieża |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportowane kontenery |
Czas dostawy: | 30-35 dni po wpłacie |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 100000 ton metrycznych / ton metrycznych rocznie |
Produkt: | Wieża telekomunikacyjna na drzewie | Lista materiałów: | Q235B i Q355B odpowiedniki A36/S235JR i Gr50/S355JR |
---|---|---|---|

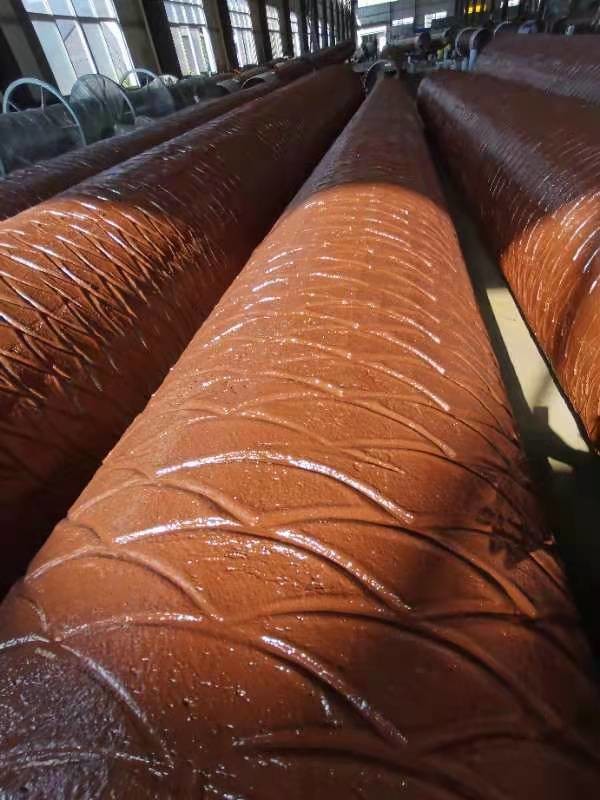

Wysokość: | 10-80m | Obróbka powierzchniowa: | Cynkowana ogniowo i specyficzna kora z gałęziami |
Prędkość wiatru: | 110~160km/h 3 sekundy podmuchu | Wniosek: | Wieża linii przesyłowej |
High Light: | Stalowa wieża antenowa Q235B,stalowa wieża telekomunikacyjna drzewna Q235B,zakamuflowana wieża telekomunikacyjna drzewna |

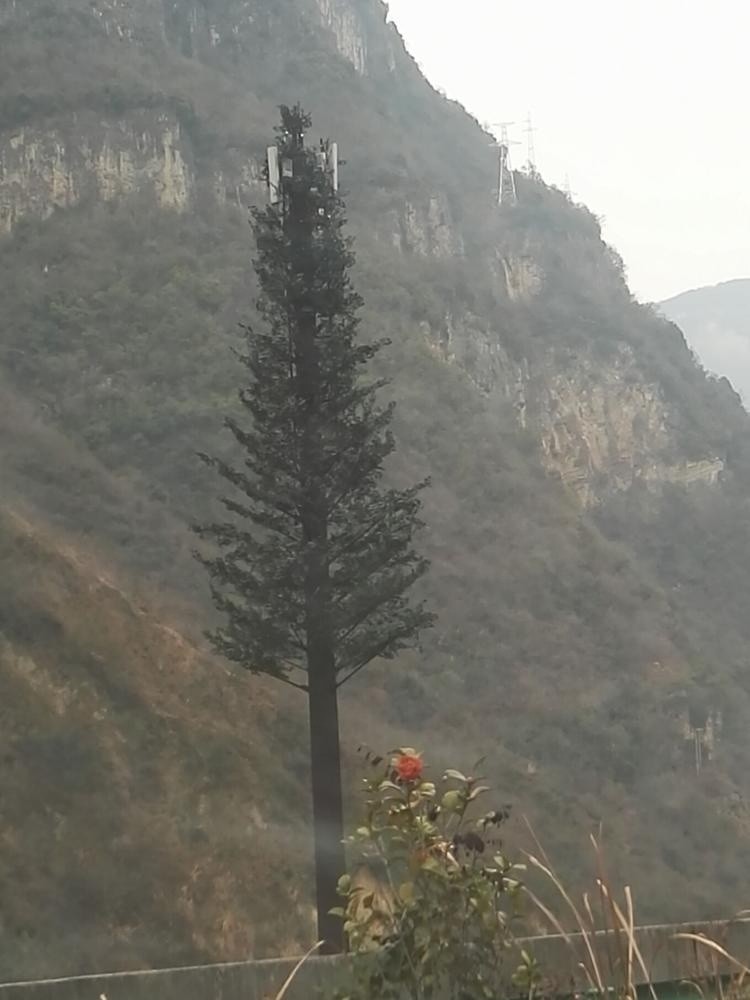

Stalowy maszt antenowy maszt antenowy zakamuflowana komunikacja sosnowa palma wieża telekomunikacyjna
Analiza i obliczenia struktury
Świadczymy wyjątkowe usługi analizy strukturalnej.Analiza strukturalna sięga głębiej niż tylko inspekcja wizualna.Kontrola wzrokowa
wieży pokaże stan fizyczny wieży, taki jak rdzewienie, pękanie spawów, wygięte elementy itp., ale nie pokaże, czy wieża jest
przeciążony przez obciążenia, które obsługuje.Analiza strukturalna wykorzystuje matematyczne wzory inżynieryjne dla naprężeń, a także znane zachowanie różnych materiałów pod obciążeniem, aby określić, czy którykolwiek punkt na wieży jest obciążony poza bezpiecznymi granicami.Korzystając z najnowocześniejszego oprogramowania komputerowego możemy stworzyć matematyczny model dowolnej konstrukcji stalowej oraz szybko określić naprężenia w setkach punktów na wieży.
Przewodnik wznoszenia struktury telekomunikacyjnej
Jeśli masz jakiekolwiek pytania dotyczące wznoszenia konstrukcji wieży, prosimy o kontakt z nami, możemy poprowadzić Cię krok po kroku, jak wznieść konstrukcję wieży, możemy również wykonać montaż konstrukcji wieży Rysunek montażowy i instrukcję montażu. na łatwe wznoszenie struktury wieży
Wieża Telekomunikacyjna- Opis towarów i główne parametry | ||
Nie. | Opis | Szczegółowa specyfikacja i główne parametry projektowe |
1 | Kod projektu | ANSI/TIA222G, norma europejska i inne |
2 | Ładowanie projektu | 1. Obszar obciążenia anteny określony przez Klientów na całym świecie. |
2. Prędkość wiatru zgodnie z życzeniem klientów. | ||
3. Kąt ugięcia i skręcenia, kategoria ekspozycji, kategoria topograficzna zgodnie z wymaganiami klientów. | ||
4 | Klasyfikacja struktury | II |
5 | Cynkowanie ogniowe | ISO 1461 2009, ASTM A123 |
6 | Gatunek stali | 1. Stal konstrukcyjna niskostopowa o wysokiej wytrzymałości: Q420B, która jest odpowiednikiem ASTM Gr60 |
2. Stale konstrukcyjne niskostopowe o wysokiej wytrzymałości: Q345B, co odpowiada normie ASTM Gr50 lub S355JR | ||
3. Stal konstrukcyjna węglowa: Q235B, która jest odpowiednikiem ASTM A36 lub S235JR | ||
7 | Śruby i nakrętki | Głównie śruby ISO 898 klasy 6.8 i 8.8 |
8 | Fundacja | Głównie nośność gruntu 50KPa, 100KPa, 150KPa. |
9 | Typ wieży | 1. 3 nogi samonośne wieże kątowe |
2. 3 nogi samonośne wieże rurowe | ||
3. 4-nożne samonośne wieże kątowe | ||
4. 4-nożne samonośne wieże rurowe | ||
5. Odciągany maszt | ||
6. Wieża Monopole | ||
7. Zakamuflowana wieża: palma, sosna, kokos i inne drzewa | ||
8. Wieża RDS: lokalizacja/wieża szybkiego wdrażania | ||
9. Wieże na dachu | ||
10. Mądrzy Polacy | ||
10 | Gwarancja | 1. Konstrukcje wieżowe: 10 lat |
2. Zakamuflowane wieże | ||
a.Szczeka: 10 lat | ||
b.Gałęzie i liście: 3 lata | ||
11 | Okres zwrotu | 50 lat |
12 | Akcesoria | 1. Zestawy farb (standardy ICAO): akrylowa farba antykorozyjna na bazie wody, która zawiera podkład, International Orange/Red i Ivory White |
2. Światło lotnicze: podwójne światło 48 V/220 V i pojedyncze światło i światło słoneczne; | ||
3. System odgromowy: piorunochron z przewodem miedzianym 70 mm2 G / Y lub płaską taśmą miedzianą 25x3 mm z zaciskami i miedzianymi stalowymi szynami zbiorczymi lub zgodnie z wymaganiami klientów. | ||
4. System uziemiający: pręt uziemiający z linką stalową pokrytą miedzią i końcówkami itp. lub zgodnie z wymaganiami klientów. | ||
5. ACDB według określonych przez klientów | ||
6. Ogrodzenie: Ogrodzenie palisadowe i ogrodzenie z siatki drucianej z drutami ostrzowymi i bramą. | ||
7. System powstrzymywania upadku: system powstrzymywania upadku z certyfikatem GB i CE. | ||
8. Kabel światłowodowy: zgodnie ze specyfikacją klienta | ||
9. Generator: według specyfikacji klienta | ||
10. Zadaszenie i klatka generatora: zgodnie z wymaganiami klientów |
