Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Suntech |
Orzecznictwo: | ISO |
Numer modelu: | Wieża linii przesyłowej |
Minimalne zamówienie: | 1 wieża |
---|---|
Cena: | Get the newest prices |
Szczegóły pakowania: | Eksportowane kontenery |
Czas dostawy: | 35 dni po wpłacie |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 60000 ton metrycznych / ton metrycznych rocznie |
Nazwa produktu: | Wieża transmisyjna | Przedmiot: | Stalowa Wieża |
---|---|---|---|
Materiał: | Materiał stalowy | Powierzchnia: | ocynkowane ogniowo |
Stosowanie: | Wieża transmisyjna | Wniosek: | Stalowa Wieża |
High Light: | Stalowa wieża linii przesyłowej Q355B,ocynkowana wieża linii przesyłowej,stalowa wieża elektroenergetyczna |

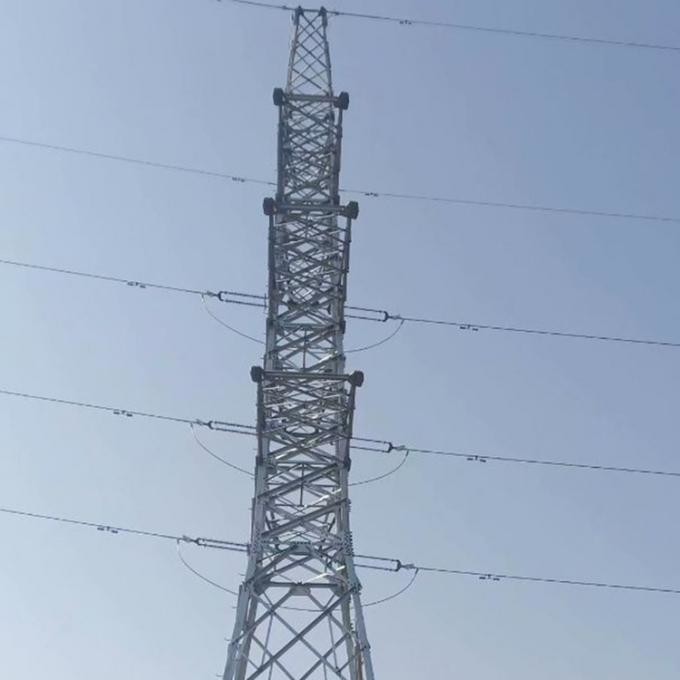

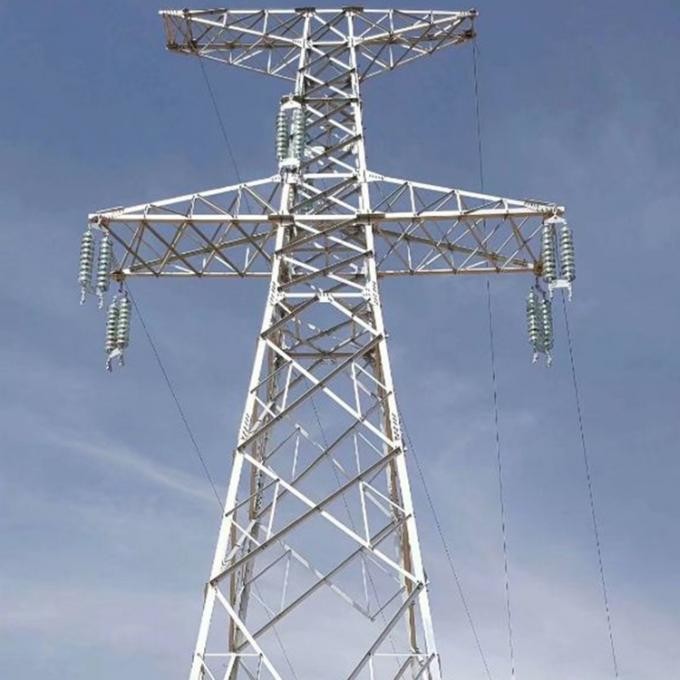

Wieża linii przesyłowej Ocynkowana stalowa wieża elektroenergetyczna
Grupa Energetyczna Suntechjest jedną z największych firm Grupy Zaopatrzeniowej, Inżynierii i Kontraktacji w Chinach. Nasza spółka oddziału grupy i fabryka już się zaangażowały
w dziedzinie elektroenergetyki od ponad 26 lat.
1. Sprzemysł konstrukcji stalowych, zwłaszcza wieże stalowe i produkty pokrewne, które obejmują wieże energetyczne i konstrukcje podstacji, wieże telekomunikacyjne i powiązane produkty witryn telekomunikacyjnych, słupy oświetlenia ulicznego i tak dalej.
2. Narzędzia i urządzenia do naciągania linii transmisyjnych, narzędzia do ciągnięcia kabli podziemnych, w tym bloki do naciągania, uchwyty do podnoszenia, rolki kablowe, chwytak do przewodów, wciągarka benzynowa, napinacz hydrauliczny, słupki do ginu, wózki inspekcyjne i inne ocenianemaszyny.
3. Moc frzeczy,Tokupiizolatoryi wiry iCzdolniw zestawie izolator zawieszenia, izolator szklany, izolator porcelanowy, wzmocniony stalą przewodem aluminiowym, cały przewód ze stopu aluminium, linka stalowa pokryta aluminium, kabel z anteną, kabel zasilający, zacisk trzymający, zacisk do ciągnięcia z kołem pasowym, płyty łukowe, rury łączące i złączki znamionowe.
Napięcie: Sprzęt do przesyłu energii / elektryczna linia przesyłowa Stalowa wieża rurowa z wieżą kątową żelazną
Klasa napięcia: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Proces produkcji
Oto proces produkcji naszej wieży transmisyjnej;jednak obie strony muszą omówić wszystkie rysunki i potwierdzić wszystkie rysunki warsztatowe, specyfikację techniczną i normę, która ma być zgodna.Przed seryjną produkcją musimy otrzymać od naszego klienta wszystkie podpisane zatwierdzone rysunki warsztatowe i dokumenty techniczne.
Wieża z rur stalowych to tradycyjny doskonały produkt naszej fabryki.Zwłaszcza samodzielnie opracowany, wielostanowiskowy system obróbki kołnierzy znacznie poprawił precyzję tolerancji geometrycznej dla każdego przedmiotu obrabianego.Dzięki takiemu procesowi, wysoka na 190 metrów wieża z rur stalowych Huangpu została oceniona jako projekt o krajowej jakości.Nasza fabryka jest wyposażona w zaawansowany sprzęt, taki jak 2400-tonowe giętarki, wycinarki liniowe, zgrzewarki i maszyny do cięcia plazmowego CNC.Za pomocą tego sprzętu jest w stanie produkować rury o równej średnicy i rury w kształcie stożka w kształcie wielokąta i okrągłego.Zgrzewarka CNC może realizować jednorazowe formowanie zgrzewania ściegowego rur stalowych, a linia spawalnicza może uzyskać formowanie o podwójnej wielkości poprzez pojedyncze spawanie.Nasza fabryka została wysoko potwierdzona ze względu na swoje zdolności produkcyjne i jakość produktów.
Stalowe rurowe elementy wieży wytrzymują niskie ciśnienie wiatru, sztywność zginania o dużym przekroju, prostą konstrukcję i wyraźne przenoszenie siły, co może zapewnić pełny luz w działaniu łożyska materiału.Z jednej strony może zmniejszyć ciężar wieży i zmniejszyć siłę fundamentu;z drugiej strony może pomóc w zwiększeniu skrajności.Zdolność do przeciwstawiania się klęskom żywiołowym w warunkach.Po spełnieniu wymagań obliczeń wytrzymałościowych i statecznościowych, zastosowanie wieży z rur stalowych o stosunkowo małym współczynniku kształtu korpusu naporu wiatru może znacznie zmniejszyć obciążenie wiatrem korpusu wieży.
Dane techniczne:
Konstrukcja stalowej wieży i podstacji linii przesyłowej - opis towarów i główne parametry
Nie. | Opis | Szczegółowa specyfikacja i główne parametry projektowe |
1 | Kod projektu |
1. Chiński standard krajowy: a.DL/T 5154-2002 Techniczne przepisy projektowania konstrukcji wieżowych i słupowych napowietrznej linii przesyłowej b.DL/T 5219-2005 Regulamin techniczny projektowania fundamentów napowietrznej linii przesyłowej 2. Standard amerykański: a.ASCE 10-97-2000 Projektowanie kratownicowych stalowych konstrukcji transmisyjnych b.ACI 318-02 Wymagania przepisów budowlanych dla betonu konstrukcyjnego |
2 | Oprogramowanie do projektowania | PLS i MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD itp. |
3 | Ładowanie projektu | Zgodnie z wymaganiami i specyfikacją Klientów na całym świecie. |
4 | Test obciążenia/test niszczący | Możemy to zorganizować przez władze rządowe, jeśli jest to konieczne, a koszt takiego rodzaju testu jest niezależny od ceny wieży. |
5 | Napięcie | Linia transmisyjna 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV |
6 | Cynkowanie ogniowe | ISO 1461-2009, ASTM A123 |
7 | Gatunek stali |
1. Stal konstrukcyjna niskostopowa o wysokiej wytrzymałości: Q420B, która jest odpowiednikiem ASTM Gr60 2. Stale konstrukcyjne niskostopowe o wysokiej wytrzymałości: Q355B, co jest odpowiednikiem ASTM Gr50 lub S355JR 3. Stal konstrukcyjna węglowa: Q235B, która jest odpowiednikiem ASTM A36 lub S235JR |
8 | Śruby i nakrętki | Głównie śruby ISO 898 klasy 6.8 i 8.8 dla standardu chińskiego, ISO i DIN |
9 | Typ wieży | Wieże kątowe, wieże rurowe, maszt z odciągiem, wieża monopolowa |
10 | Typ wieży | Wieża wisząca, wieża naciągowa, wieża martwa, konstrukcja podstacji |
11 | Gwarancja | Konstrukcje wieżowe: 30 lat |
12 | Okres zwrotu | 50 lat |
13 | Transport | Jesteśmy bardzo blisko największego portu na świecie, co jest naszą przewagą w transporcie morskim. |
14 | Kontrola jakości |
Postępuj zgodnie z systemem ISO 9001 i ścisłą kontrolą QC pod kątem surowca, testu montażu prototypu, testu galwanizacji i kontroli przed wysyłką zarówno pod względem ilości, jak i jakości Traktujemy jakość na pierwszym miejscu i 100% wskaźnik kontroli. |
Aplikacje:
W Chinach stalowe profile rurowe są również stosowane w dwuobwodowych wieżach 500 kV i czteroprzebiegowych wieżach na tej samej wieży, wykazując dobrą wydajność i zalety.Konstrukcja wieży z rur stalowych została dobrze opracowana w liniach o różnych poziomach napięcia ze względu na wyjątkową sztywność przekroju, dobrą charakterystykę siły przekroju, prostą siłę i piękny wygląd.Zwłaszcza w konstrukcjach o dużej rozpiętości i konstrukcjach wieżowych miejskich sieci energetycznych.
