Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Suntech |
Orzecznictwo: | ISO and CE |
Numer modelu: | 660mm X100mm |
Minimalne zamówienie: | 1 szt |
---|---|
Cena: | Get newest price |
Szczegóły pakowania: | Eksportowana drewniana skrzynia lub pojemniki |
Czas dostawy: | 7-10 dni po dokonaniu płatności |
Zasady płatności: | L / C, T / T, Western Union, MoneyGram |
Możliwość Supply: | 6000 zestawów miesięcznie |
Opis: | Blok koła pasowego | Średnica krążków: | 660 mm |
---|---|---|---|
Średnica krążków wewnętrznych: | 560 mm | Dyrygent DIA: | Maz 30mm |
Pojemność: | 20kn-60kn | Nazwa produktu: | Blok naciągu linii przesyłowej |
High Light: | Blok koła pasowego z krążkiem nylonowym 660 mm,blok koła pasowego koła pasowego linii transmisyjnej 400KV,blok naciągu linii transmisyjnej 400KV |

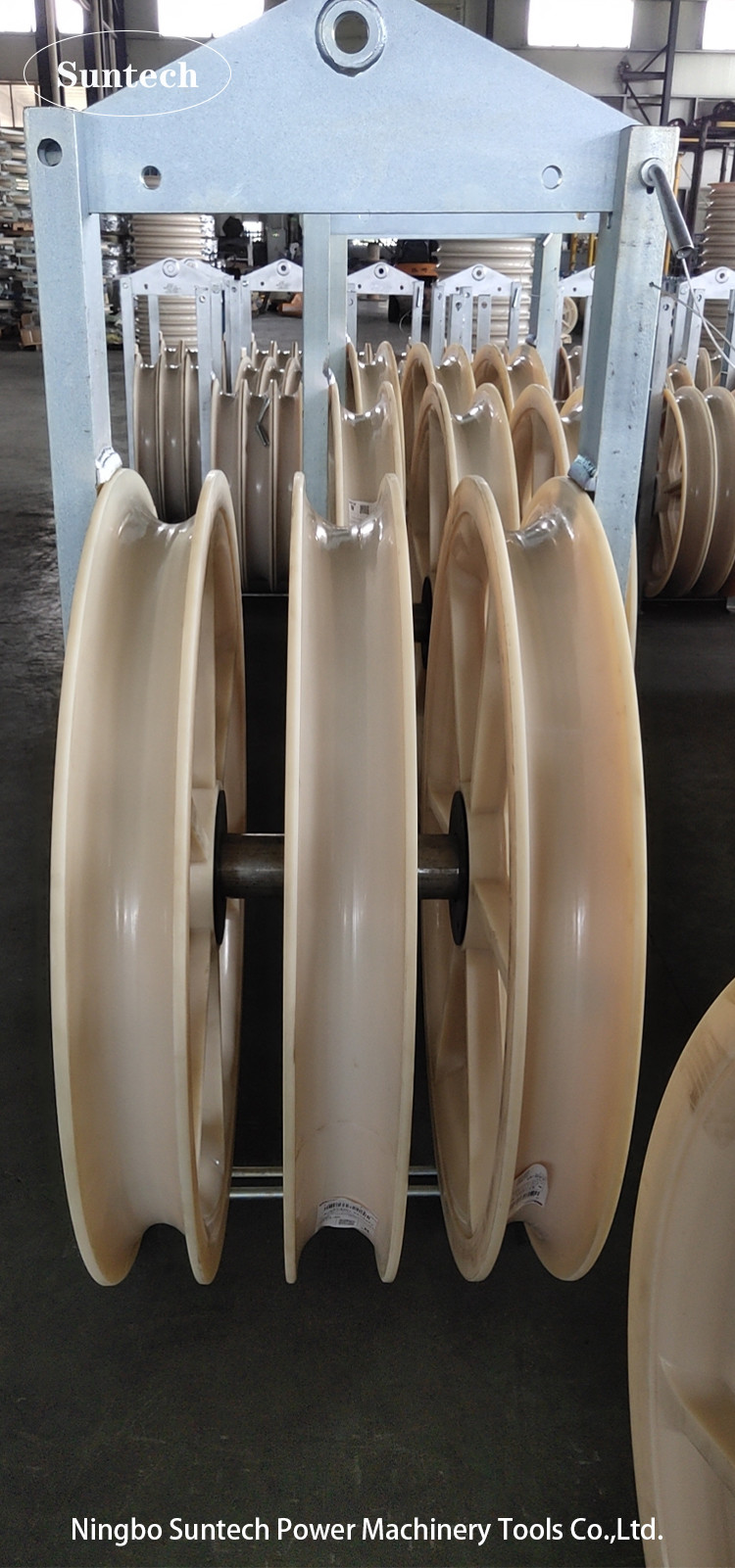

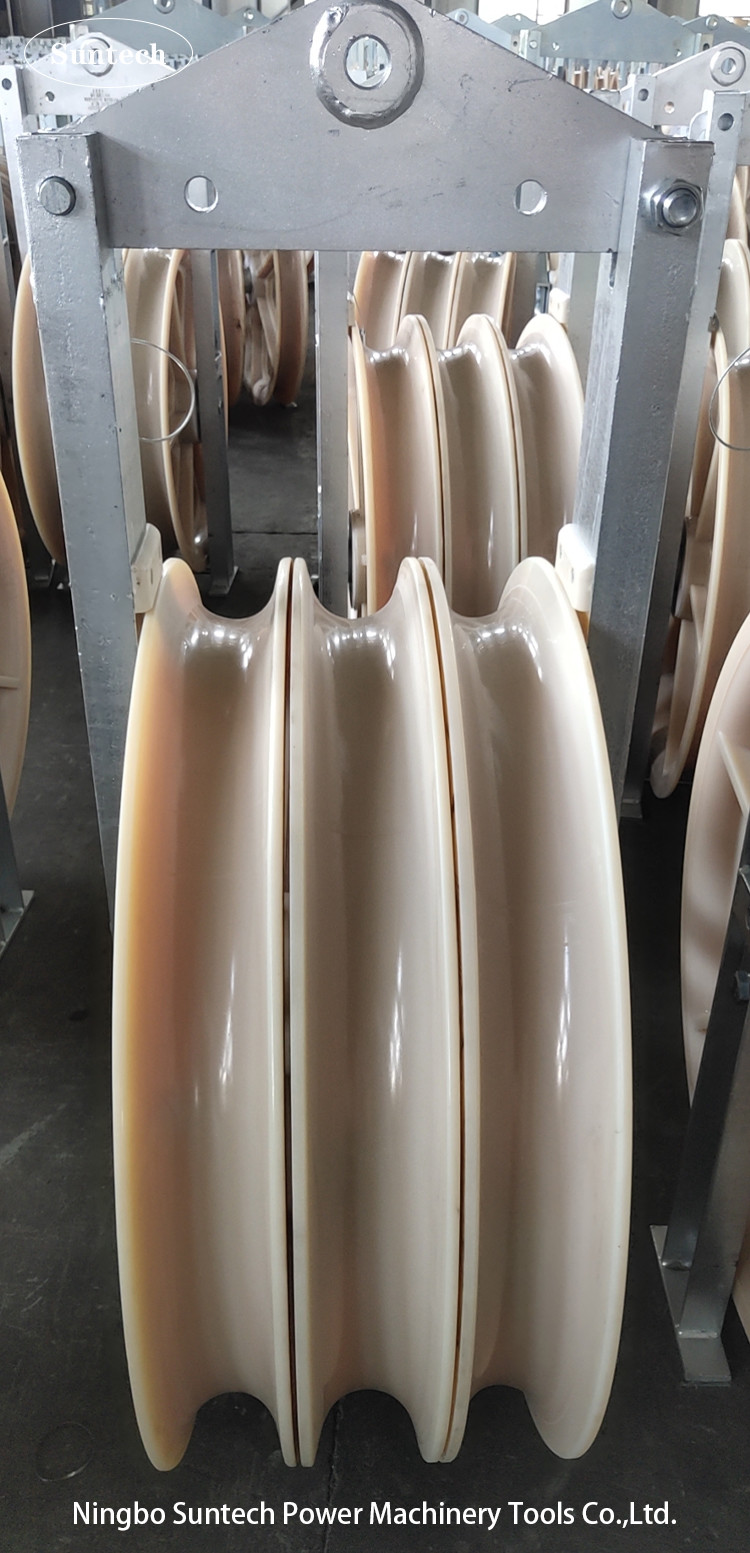

Naciąg linii transmisyjnej 400 Kv 660 Mm Nylonowy blok koła pasowego
Bloki do naciągania przewodów napowietrznych 660 mm służą do naciągania przewodów napowietrznej linii transmisyjnej lub przewodów OPGW.
Koło jest wykonane ze stopu aluminium pokrytego neoprenem lub nylonem MC o wysokiej wytrzymałości.
660 mm bloki naciągu przewodów napowietrznych linii transmisyjnej
Przedmiot nr. | Model |
Zakres rozmiarów ACSR (mm²) |
Obciążenie robocze (KN) |
waga (kg) | Materiał krążka |
10121 | SHD660 | 400-500 | 20 | 30 | Stop aluminium |
10124 | SHDN660 | 400-500 | 20 | 24 | MC Nylon |
10122 | SHS660 | 400-500 | 40 | 106 |
Rolka centralna ze stali lub nylonu, rolka boczna Aluminium wyłożone neoprenem |
10125 | SHSLN660 | 400-500 | 40 | 92 | |
10127 | SHSQN660 | 400-500 | 40 | 76 | MC Nylon |
10123 | SHW660 | 400-500 | 60 | 150 | Stop aluminium wyłożony neoprenem |
10126 | SHWLN660 | 400-500 | 60 | 120 | |
10128 | SHWQN660 | 400-500 | 60 | 110 | MC Nylon |
10129 | SHQZ660 | 400-500 | 80 | 260 |
Centralna stal, krążek przewodzący nylon lub stop aluminium |
10130 | SHQ660A | 400-500 | 80 |
190 |
Zastosowanie: Nadaje się do prowadzenia pojedynczych, dwu, trzy, czterodrutowych przewodów aluminiowych i ACSR na konstrukcjach stycznych.
Tuleje zaciskowe, łączniki obrotowe i łączniki liny ciągnącej mogą przechodzić przez rowek.
Koło jest wykonane ze stopu aluminium lub nylonu o wysokiej wytrzymałości.
Rolka ze stopu aluminium o wymiarach 508X75 mm może być wyłożona neoprenem.
Uwaga:
1. Mocowanie hakowe, mocowanie okrągłego oka i mocowanie widełkowe są opcjonalne, należy określić przy składaniu zamówienia.Indywidualne bloki mogą być dostarczone na życzenie.
Dane w modelu oznaczają zewnętrzną średnicę krążka X szerokość krążka (mm).
2. Wszystkie krążki są osadzone na łożyskach kulkowych.Rama bloków wykonana jest ze stali ocynkowanej.
Napowietrzna linia przesyłowa Bloki strunowe o dużej średnicy
Przedmiot nr. | Model | Liczba snopów |
Obciążenie znamionowe (KN) |
Średnica rowka / Rozmiar przewodnika |
waga (kg) | Materiał |
Średnica zewnętrzna/ szerokość Z Sheave |
10101 | SHD-508x75 | 1 | 20 |
Φ408mm / ACSR400 mm² |
22,5 | Aluminium |
Φ508mm / 75mm
|
10102 | SHS-508x75 | 3 | 40 | 86 | Stalowy krążek centralny | ||
10103 | SHW-508x75 | 5 | 60 | 108 | |||
10104 | SHDN-508x75 | 1 | 20 | 18,5 | Nylon | ||
10105 | SHSLN-508x75 | 3 | 40 | 51,5 | Koło centralne Nylon | ||
10106 | SHWLN-508x75 | 5 | 60 | 91,5 | |||
10107 | SHSQN-508x75 | 3 | 40 | 60 | Nylon | ||
10108 | SHWQN-508x75 | 5 | 60 | 75 | |||
10121 | SHD-660x100 | 1 | 20 |
Φ560mm / ACSR400 - 500 mm² |
30 | Aluminium |
Φ830mm/110mm
|
10122 | SHS-660x100 | 3 | 40 | 106 | Stalowy krążek centralny | ||
10123 | SHW-660x100 | 5 | 60 | 136 | |||
10124 | SHDN-660x100 | 1 | 20 | 20 | Nylon | ||
10125 | SHSN-660x100 | 3 | 40 | 92 | Koło centralne Nylon | ||
10126 | SHWN-660x100 | 5 | 60 | 120 | |||
10127 | SHSQN-660x100 | 3 | 40 | 85 | Nylon | ||
10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
10141 | SHDN-822x110 | 1 | 30 |
Φ710mm / ACSR500 - 630 mm² |
25 | Nylon |
Φ916mm/110mm
|
10142 | SHSQN-822x110 | 3 | 60 | 130 | Koło centralne Nylon | ||
10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
10144 | SHSQN-822x110 | 3 | 60 | 100 | Nylon | ||
10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
10151 | SHDN-916x110 | 1 | 50 |
Φ800mm / ACSR720 - 800 mm² |
45 | Nylon | |
10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
10153 | SHWQN-916x110 | 5 | 150 | 235 |
Zastosowanie: Nadaje się do naciągania skręcanych przewodów aluminiowych i ACSR na konstrukcjach stycznych.Tuleje zaciskowe, złącza obrotowe,
i ciągnące łączniki linowe mogą przechodzić przez rowek.Koło jest wykonane ze stopu aluminium lub nylonu o wysokiej wytrzymałości.Duży rozmiar 508mm,
Krążek ze stopu aluminium 660 mm może być wyłożony neoprenem.Duży rozmiar 660mm, 822mm, 916mm,
Kółko nylonowe 1040 mm może być wyłożone neoprenem.
