Acsr Drake Conductor Compact Typy przewodników elektrycznych
Ten nieosłonięty przewodnik ACSR zebry jest szeroko stosowany w napowietrznych systemach zakłóceń zasilania na całym świecie i jest jednym z głównych produktów do tworzenia elektronicznej sieci przewodowej.

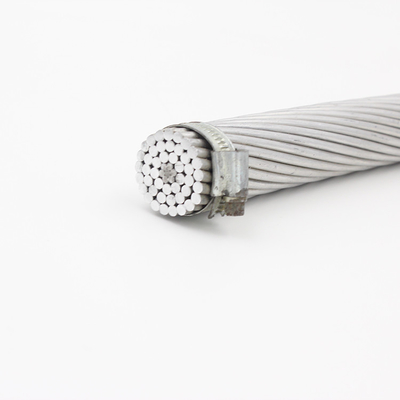

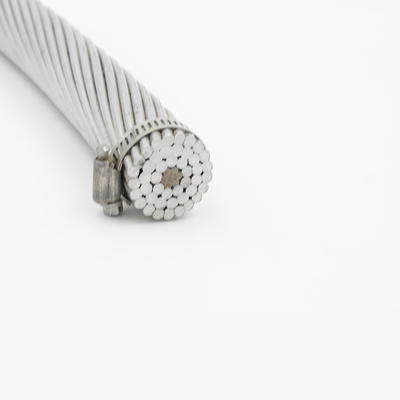

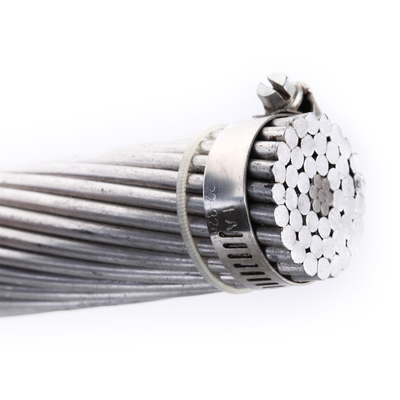

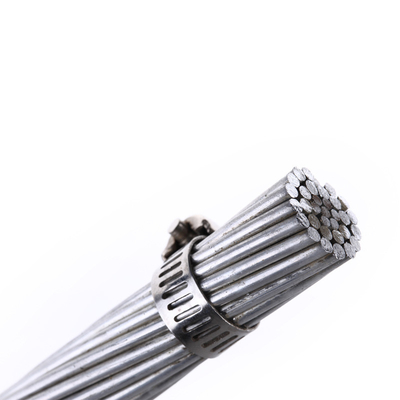

Jak pokazuje zdjęcie, jest tak wiele typów, różne rozmiary, z wyjątkiem AAC, Możemy również wykonać typ AAAC/ACSR.
Specyfikacja nieizolowanego przewodnika ACSR Zebra
| Kryptonim | Skręt i średnica drutu | Waga | Obciążenie zrywające | Rezystancja prądu stałego przy 20 ℃ | |
| Nie | mm | kg/km | KN | Ohm/km | |
| Skrzynka | 7 | 1,85 | 51,5 | 8.44 | 1,748 |
| Akacja | 7 | 2,08 | 65,1 | 9.94 | 1.3828 |
| Migdałowy | 7 | 2,34 | 82,3 | 13,4 | 1.0926 |
| Cedr | 7 | 2,54 | 97,0 | 16,8 | 0,9273 |
| Deodar | 7 | 2,77 | 115,4 | 33,3 | 0,7797 |
| Jodła | 7 | 2,95 | 130,9 | 50,65 | 0,6875 |
| Leszczyna | 7 | 3,3 | 163,8 | 59,1 | 0,5494 |
| Sosna | 7 | 3,61 | 196,0 | 101,5 | 0,4591 |
| Ostrokrzew | 7 | 3,91 | 229,9 | 21.14 | 0,3913 |
| Wierzba | 7 | 4.04 | 245,4 | 8.44 | 0,3665 |
| Dąb | 7 | 4,65 | 325.1 | 8.44 | 0,2767 |
| Mulbery | 19 | 3,18 | 414,7 | 8.44 | 0,2192 |
| Popiół | 19 | 3.48 | 496,7 | 8.44 | 0,183 |
| Wiąz | 19 | 3,76 | 579,8 | 8.44 | 0,1568 |
| Topola | 37 | 2,87 | 659,2 | 8.44 | 0,1387 |
| Jawor | 37 | 3,23 | 835,0 | 8.44 | 0,1095 |
| UPS | 37 | 3,53 | 997,3 | 8.44 | 0,0917 |
| Cis | 37 | 4,06 | 1319.2 | 8.44 | 0,0693 |
| Totara | 37 | 4.14 | 1371.7 | 8.44 | 0,0666 |
| Rubus | 61 | 3,5 | 1616.3 | 8.44 | 0,0567 |
| Sorbus | 61 | 3,71 | 1816,1 | 8.44 | 0,0505 |
| Araukaria | 61 | 4.14 | 2261,4 | 8.44 | 0,0406 |
| Sekwoja | 61 | 4,56 | 2743,6 | 8.44 | 0,0334 |
