Dom /Produkty/Goły przewodnik aluminiowy/Wzmocnione stalowe pasma napowietrznych przewodów aluminiowych do przewodu ACSR

Wzmocnione stalowe pasma napowietrznych przewodów aluminiowych do przewodu ACSR

1000m
MOQ
Get the newest price
Cena £
Wzmocnione stalowe pasma napowietrznych przewodów aluminiowych do przewodu ACSR
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa: Wzmocniona stalą przewodową z aluminium
Rodzaj: Odsłonić
Stosowanie: Linia transmisyjna
Materiał izolacyjny: Nie
Napięcie znamionowe: 220KV
Konduktor: AAC/ACSR/AAAC
Podkreślić:

Goły przewodnik z aluminium Acsr Wzmocniony stalą

,

Goły kabel aluminiowy napowietrzny

,

Wzmocniony stalą cały przewodnik ze stopu aluminium
Podstawowe informacje
Miejsce pochodzenia: NINGBO, CHINY
Nazwa handlowa: Suntech
Orzecznictwo: ISO9001,CCC
Numer modelu: ACSR
Zapłata
Szczegóły pakowania: Eksportowane drewniane pudełko lub pojemniki
Czas dostawy: 15-20 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 3000 ton/miesiąc
opis produktu

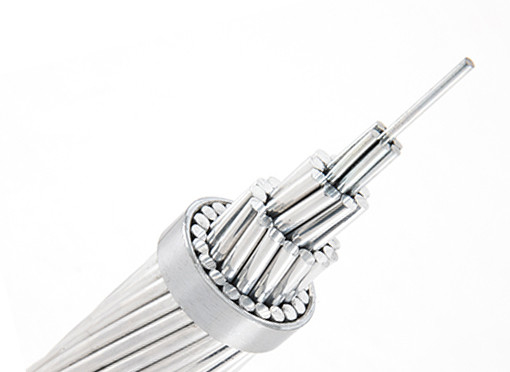

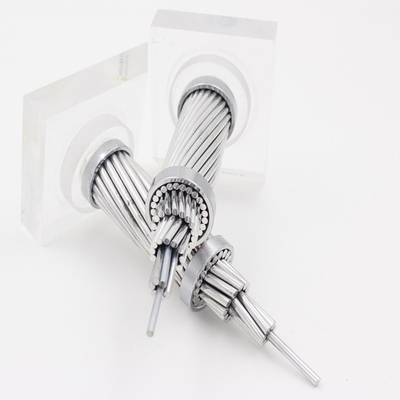

Wzmocnione stalowe pasma z gołym napowietrznym przewodem aluminiowym do przewodu ACSR


Aluminium Conductor Steel Reinforced (ACSR) to koncentrycznie skręcony przewodnik z jedną lub kilkoma warstwami twardego drutu aluminiowego 1350-H19 na rdzeniu z drutu stalowego ocynkowanego.Rdzeń może być pojedynczy lub skręcony w zależności od rozmiaru.Drut z rdzeniem stalowym jest dostępny w ocynkowaniu klasy A, B lub klasy C w celu ochrony przed korozją.Dodatkowa ochrona przed korozją jest dostępna poprzez nałożenie smaru na rdzeń lub nasmarowanie gotowego przewodu smarem.

Proporcję stali i aluminium w przewodzie ACSR można dobrać na podstawie wytrzymałości mechanicznej i obciążalności prądowej wymaganej w każdym zastosowaniu.

Przewody ACSR są cenione za rekordową oszczędność, niezawodność i korzystny stosunek wytrzymałości do masy.Przewody ACSR łączą lekkość i dobrą przewodność aluminium z wysoką wytrzymałością na rozciąganie i odpornością stali.W projektowaniu linii może to zapewnić wyższe naprężenia, mniejsze ugięcie i dłuższe rozpiętości niż w przypadku większości innych typów przewodów napowietrznych.

Midal produkuje i dostarcza ACSR na bezzwrotnych szpulach drewnianych/stalowych lub szpulach stalowych zwrotnych, w zależności od wymagań klienta.

Charakterystyka techniczna ACSR w oparciu o normę BS 215

Kryptonim Nominalnyaluminiumpowierzchnia Linka i drut średnica Powierzchnia przekrojualuminium Całkowita powierzchnia przekroju Około.całkowita średnica Około.masa Obliczona rezystancja DC przy 20oC Obliczone obciążenie zrywające
Glin Stal
mm2 Ilość/mm mm2 mm2 mm kg/km om/km kN
KRÓLIK 50 6/3,35 1/3,35 52,88 61,7 10.05 214 0,5426 18,35
PIES 100 6/4,72 7/1,57 105 118,5 14.15 394 0,2733 32,7
WILK 150 30/2,59 7/2,59 158,1 194,9 18.13 726 0,1828 69,2
DINGO 150 18/3,35 1/3,35 158,7 167,5 16,75 506 0,1815 35,7
RYŚ 175 30/2,79 7/2,79 183,4 226,2 19.53 842 0,1576 79,8
ZEBRA 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Charakterystyka techniczna ACSR w oparciu o normę ASTM B 232



Kryptonim

Nominalny

AWG/MCM

 Skręt i średnica drutu Przekrój aluminium Całkowita powierzchnia przekroju Około.całkowita średnica Około.masa Obliczona rezystancja DC przy 20oC Obliczone obciążenie zrywające
Glin Stal
  Ilość/mm mm2 mm2 mm kg/km Ω/km kN
Indyk 6 6/1,68 1/1,68 13.29 15.48 5.04 54 2.1586 5.24
Łabędź 4 6/2.12 1/2.12 21.16 24,71 6,36 85 1.3557 8.32
Wróbel 2 6/2,67 1/2.67 33,61 39,22 8.01 136 0,8535 12,7
Rudzik 1 6/3,0 1/3,0 42,39 49,49 9,0 171 0,6767 15,85
Kruk 1/0 6/3,37 1/3,37 53,48 62,38 10.11 216 0,5364 19,32
Przepiórka 2/0 6/3,78 1/3,78 67,42 78,65 11.34 273 0,4255 23,62

Bare overhead aluminum conductor steel reinforced strands for ACSR conductorBare overhead aluminum conductor steel reinforced strands for ACSR conductorBare overhead aluminum conductor steel reinforced strands for ACSR conductorBare overhead aluminum conductor steel reinforced strands for ACSR conductor

Etykietka:

maszyna do podnoszenia drutu

ręczna wciągarka linowa

Goły przewodnik z aluminium Acsr Wzmocniony stalą
