Aplikacja:Linia przesyłowa i system podstacji
Wykonany z Invar Conductor jest rodzajem specjalnego przewodu napowietrznego skręconego z wytrzymałym rdzeniem inwarowym pokrytym aluminium i drutem ze stopu aluminium o wysokiej odporności termicznej.Wykorzystuje niski współczynnik rozszerzalności liniowej materiału inwarowego, aby uzyskać „niskie ugięcie” i wykorzystuje odporny na ciepło stop aluminium, aby mieć „dużą pojemność”, w pełni wykorzystując oryginalną linię przesyłową i zasoby wieży oraz oszczędzając miejsce.Cechuje go podwojenie wydajności przy tej samej średnicy i takim samym ugięciu, co może zapewnić przenoszenie mocy w szczycie sezonu.
Typ przewodnika:
- AAC-Wszystkie przewody aluminiowe
- AAAC-wszystkie przewodniki ze stopu aluminium
- ACSR- Przewody aluminiowe wzmocnione stalą
- ACSR/AW — przewody aluminiowe wzmocnione stalą platerowaną aluminium
- ACAR-Wszystko aluminiowe wzmocnione stopem przewodnika
- Przewody ze stopu aluminium AACSR wzmocnione stalą
- GSW-Cynkowana (ocynkowana) stalowa linka uziemiająca napowietrzna
- Przewody stalowe pokryte aluminium ACS
6201Charakterystyka techniczna AAAC w oparciu o ASTM B399
| Kryptonim |
Powierzchnia |
Nr/średnica |
całkowita średnica |
Około.masa |
Obliczone obciążenie zrywające |
| Nominalny |
Rzeczywisty |
| MCM |
Mm2 |
NO./mm |
mm |
Kg/km |
kN |
| Arkon |
30,58 |
15.48 |
7/1,68 |
5.04 |
42,7 |
4,92 |
| Alton |
48,69 |
24,71 |
7/2.12 |
6,35 |
68 |
7,84 |
| Ames |
77,47 |
39,22 |
7/2,67 |
8.02 |
108 |
12.45 |
| Azusa |
123,3 |
62,38 |
7/3,37 |
10.11 |
172 |
18.97 |
| Anaheim |
155,4 |
78,65 |
7/3,78 |
11,35 |
217 |
23,93 |
| Amherst |
195,7 |
99,22 |
7/4,25 |
12,75 |
273 |
30.18 |
| Sojusz |
246,9 |
125,1 |
7/4,77 |
14.31 |
345 |
38,05 |
| Butte |
312,8 |
158,6 |
19/3.26 |
16,3 |
437 |
48,76 |
| Kair |
465,4 |
235.8 |
19/3.98 |
19.88 |
650 |
69,48 |
| Darien |
559,5 |
283,5 |
19/4.36 |
21,79 |
781 |
83,52 |
| Krzemień |
740,8 |
375,3 |
37/3,59 |
25.16 |
1035 |
108,21 |

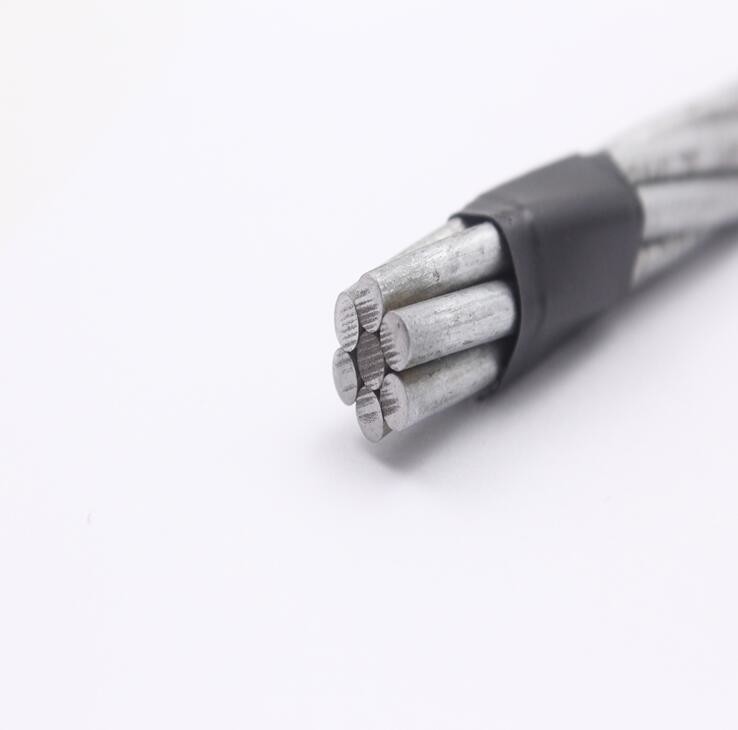

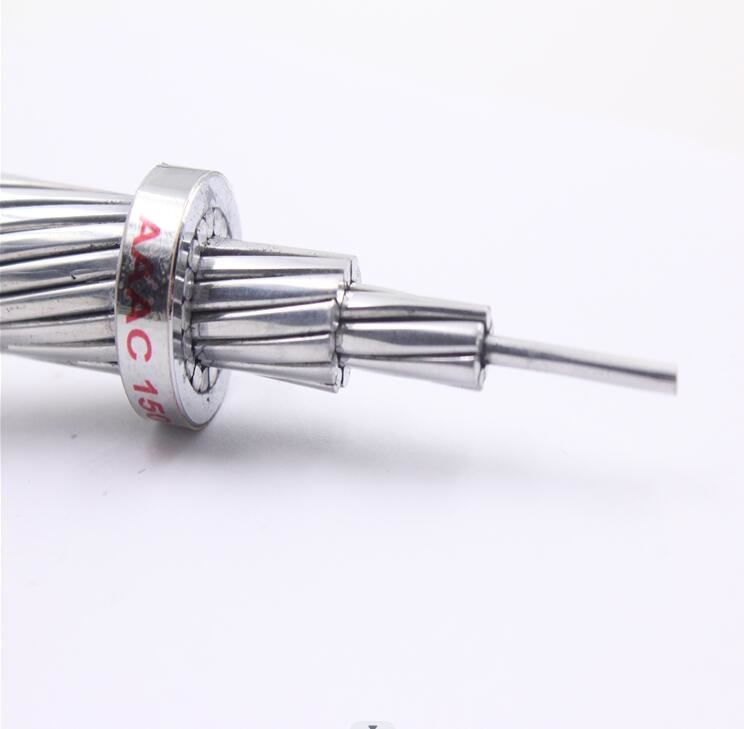

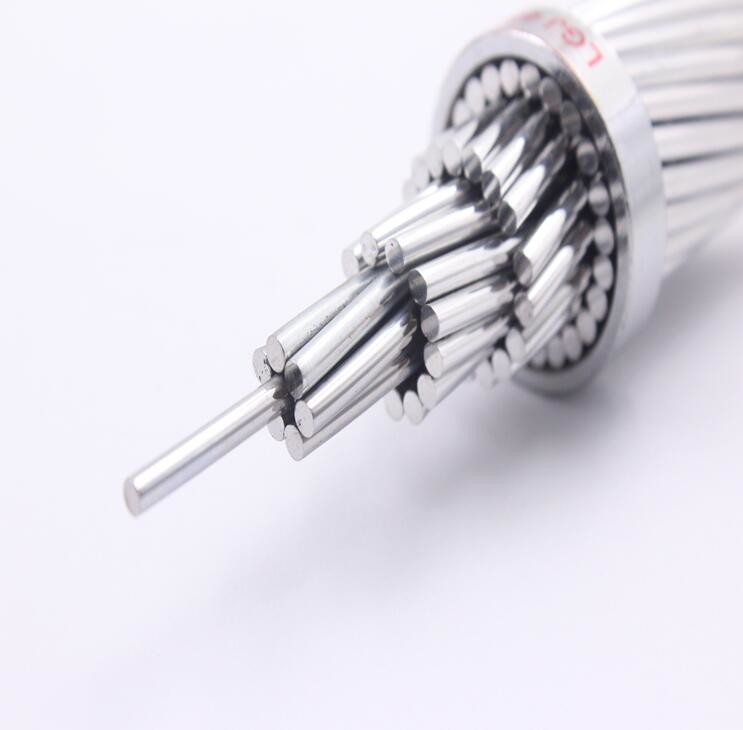

AAAC PRZEWÓD ZE STOPU ALUMINIUM ASTM BA399
| Powierzchnia |
Nr/średnica |
całkowita średnica |
Około.masa |
Obliczone obciążenie zrywające |
Maksymalna rezystancja DC w 20oC |
| Nominalny |
Rzeczywisty |
| AWG/MCM |
Mm2 |
NO./mm |
mm |
Kg/km |
kN |
Ohm/km |
| 6 |
13,3 |
7/1,55 |
4,67 |
37 |
4.22 |
2,5199 |
| 4 |
21.15 |
7/1,96 |
5,89 |
58 |
6,71 |
1.5824 |
| 2 |
33,63 |
7/2,47 |
7,42 |
93 |
10,68 |
0,9942 |
| 1/0 |
53,48 |
7/3.119 |
9.36 |
148 |
16.97 |
0,6256 |
| 2/0 |
67,42 |
7/3,5 |
10.51 |
186 |
20,52 |
0,4959 |
| 3/0 |
85.03 |
7/3,9 |
11,8 |
234 |
25,86 |
0,3936 |
| 4/0 |
107,23 |
7/4.4 |
13.26 |
296 |
32,63 |
0,3119 |
| 250 |
126,66 |
19/2.91 |
14.57 |
349 |
38,93 |
0,2642 |
| 300 |
152,1 |
19/3.19 |
16.97 |
419 |
46,77 |
0,2199 |
| 350 |
177,35 |
19/3.44 |
17.24 |
489 |
52,25 |
0,1887 |
| 400 |
202,71 |
19/3.68 |
18.43 |
559 |
59,74 |
0,1650 |
| 450 |
228 |
19/3,9 |
19.55 |
629 |
67,19 |
0,1467 |
| 500 |
253,35 |
19/4.12 |
20,6 |
698 |
74,64 |
0,1321 |
