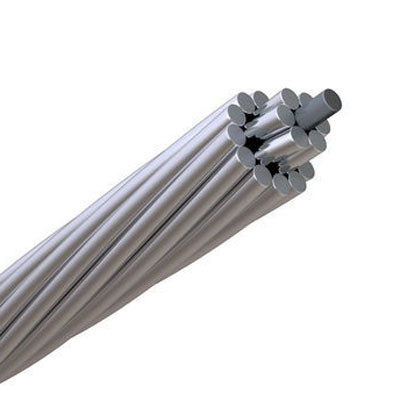

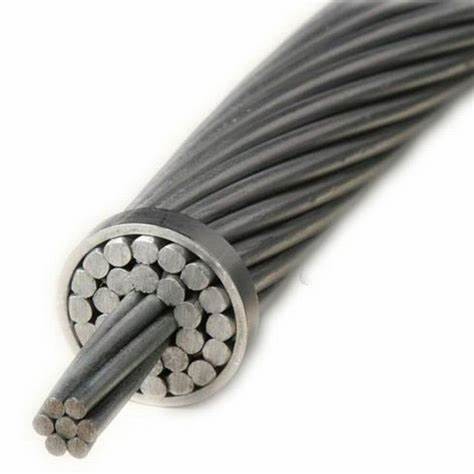

556,5 MCM Gołębica ACSR Wzmocniona stalowym przewodnikiem aluminiowym
Co to jest kabel 556.5 Dove ACSR?
Przewodniki aluminiowe Wzmocnione stalą (ACSR), znane również jako przewodniki z gołego aluminium, są jednymi z najczęściej używanych przewodników do transmisji.Kabel 556.5 MCM Dove ACSR składa się z jednej lub więcej warstw drutów aluminiowych skręconych na rdzeniu stalowym o wysokiej wytrzymałości, który może być jedno- lub wielożyłowy w zależności od wymagań.Mogą istnieć różne kombinacje skręcania drutów aluminiowych i stalowych, które zapewniają elastyczność w celu uzyskania odpowiedniej obciążalności prądowej i wytrzymałości mechanicznej dla danego zastosowania.
Jakie są specyfikacje kabla 556.5 MCM Dove ACSR?
Rozmiar (AWG lub MCM): 556,5
Skręt (AL/STL): 26/7
Średnica w calach: aluminium: 0,1463
Średnica w calach: Stal: 0,1138
Średnica w calach: rdzeń stalowy: 0,3414
Średnica w calach: Średnica kabla: 0,927
Waga lb/1000 stóp: aluminium: 525,0
Waga lb/1000FT: Stal: 241.0
Waga lb/1000FT: Razem: 766,0
Zawartość %: Aluminium: 68,53
Zawartość %: Stal: 31,47
Oceń Wytrzymałość na zerwanie (funty): 22 500
OHMS/1000ft: DC w 20ºC: 0,0306
OHMS/1000ft: AC w 75ºC: 0,038
Natężenie prądu: 726 amperów
Jakie jest zastosowanie kabla 556.5 Dove ACSR?
Kabel 556.5 Dove ACSR nadaje się do stosowania we wszystkich praktycznych rozpiętościach na drewnianych słupach, wieżach transmisyjnych i innych konstrukcjach.Zastosowania rozciągają się od długich linii przesyłowych bardzo wysokiego napięcia (EHV) po zakresy usług podrzędnych przy napięciach dystrybucyjnych lub użytkowych w obiektach prywatnych.
Przewód ACSR (zbrojony stalą z przewodem aluminiowym) ma długą historię użytkowania ze względu na jego ekonomiczność, niezawodność i stosunek wytrzymałości do masy.Połączona niewielka waga i wysoka przewodność aluminium z wytrzymałością stalowego rdzenia umożliwia wyższe naprężenia, mniejsze ugięcie i większe rozpiętości niż jakakolwiek alternatywa.
Jakie są standardy kabla 556.5 Dove ACSR?
ASTM B-230 Drut aluminiowy, 1350-H19 do celów elektrycznych
ASTM B-231 Przewody aluminiowe, koncentryczne skrętki
ASTM B-232 Przewody aluminiowe, skrętka koncentryczna, skręcona, wzmocniona stalą powlekaną (ACSR)
ASTM B-341 Drut z rdzeniem stalowym powlekanym aluminium do przewodów aluminiowych, wzmocniony stalą (ACSR/AZ)
ASTM B-498 Drut z rdzeniem stalowym ocynkowanym do przewodów aluminiowych, wzmocniony stalą (ACSR)
Lista dyrygentów wiewiórek do wyboru
| Kryptonim |
ACSR dyrygent wiewiórki |
| Nominalna powierzchnia aluminium mm 2 |
20 |
| Struktura splatania |
Glin.Nie. |
6 |
| Glin.śr. |
2.11 |
| Św. |
1 |
| Św |
2.11 |
| Przekrój aluminium |
mm 2 |
20,94 |
| Całkowita powierzchnia przekroju |
mm 2 |
24.43 |
| Całkowita średnica |
mm |
6,33 |
| Całkowity |
kg/km |
85 |
| Obliczone obciążenie zrywające |
daN |
788 |
| Oblicz rezystancję prądu stałego przy 20 ℃ |
Ω/km |
1,368 |
| Aktualna ocena |
A |
109 |
