Wzmocniony stalą aluminiową typu gołego 397,5 MCM Ibis

2000m
MOQ
negocjowalne
Cena £
Wzmocniony stalą aluminiową typu gołego 397,5 MCM Ibis
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa: Wzmocniona stalą aluminiową ACSR
Rodzaj: Odsłonić
Aplikacja: Linia transmisyjna
Materiał izolacyjny: Nie
Standard: Sieć państwowa, elektrownia
Materiał: Aluminium
Podkreślić:

Goły przewodnik aluminiowy ACSR

,

gołe przewody napowietrzne wzmocnione stalą

,

397
Podstawowe informacje
Miejsce pochodzenia: NINGBO, CHINY
Nazwa handlowa: Suntech
Orzecznictwo: ISO9001,CCC
Numer modelu: ACSR
Zapłata
Szczegóły pakowania: Eksportowane drewniane pudełko lub pojemniki
Czas dostawy: 10-15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 2000 ton/miesiąc
opis produktu

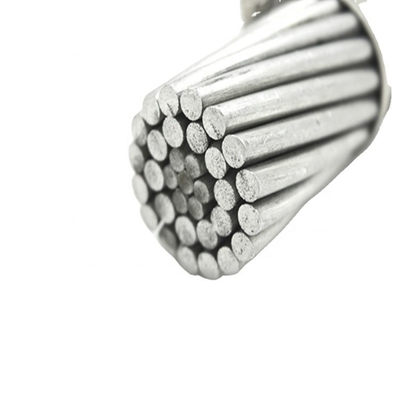

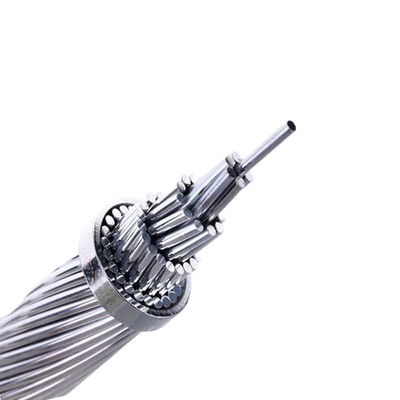

397,5 MCM Ibis ACSR Aluminiowy przewodnik wzmocniony stalą


Co to jest kabel Ibis ACSR 397.5?


Przewodniki aluminiowe Wzmocnione stalą (ACSR), znane również jako przewodniki z gołego aluminium, są jednymi z najczęściej używanych przewodników do transmisji.Kabel 397,5 MCM Ibis ACSR składa się z jednej lub więcej warstw drutów aluminiowych skręconych na rdzeniu stalowym o wysokiej wytrzymałości, który może być jedno- lub wielożyłowy, w zależności od wymagań.Mogą istnieć różne kombinacje skręcania drutów aluminiowych i stalowych, które zapewniają elastyczność w celu uzyskania odpowiedniej obciążalności prądowej i wytrzymałości mechanicznej dla danego zastosowania.


Jaka jest specyfikacja kabla 397,5 MCM Ibis ACSR?


Rozmiar (AWG lub KCM): 397,5
Skręt (AL/STL): 25/7
Średnica w calach: aluminium: 0,1236
Średnica w calach: Stal: 0,0961
Średnica w calach: rdzeń stalowy: 0,2882
Średnica w calach: Średnica kabla: 0,783
Waga lb/1000FT: Aluminium: 374,7
Waga funta/1000 stóp: stal: 171,9
Waga lb/1000FT: Razem: 546,6
Zawartość %: Aluminium: 68,53
Zawartość %: Stal: 31,47
Oceń Wytrzymałość na zerwanie (funty): 16300
OHMS/1000 stóp: DC w 20ºC: 0,0428
OHMS/1000ft: AC w ​​75ºC: 0,052
Natężenie prądu: 587 amperów


Jakie jest zastosowanie kabla 397.5 Ibis ACSR?


397.5 Kabel Ibis ACSR nadaje się do stosowania we wszystkich praktycznych rozpiętościach na drewnianych słupach, wieżach transmisyjnych i innych konstrukcjach.Zastosowania rozciągają się od długich linii przesyłowych bardzo wysokiego napięcia (EHV) po zakresy usług podrzędnych przy napięciach dystrybucyjnych lub użytkowych w obiektach prywatnych.
Przewód ACSR (zbrojony stalą z przewodem aluminiowym) ma długą historię użytkowania ze względu na jego ekonomiczność, niezawodność i stosunek wytrzymałości do masy.Połączona niewielka waga i wysoka przewodność aluminium z wytrzymałością stalowego rdzenia umożliwia wyższe naprężenia, mniejsze ugięcie i większe rozpiętości niż jakakolwiek alternatywa.


Jakie są standardy kabla 397.5 Ibis ACSR?


ASTM B-230 Drut aluminiowy, 1350-H19 do celów elektrycznych
ASTM B-231 Przewody aluminiowe, koncentryczne skrętki
ASTM B-232 Przewody aluminiowe, skrętka koncentryczna, skręcona, wzmocniona stalą powlekaną (ACSR)
ASTM B-341 Drut z rdzeniem stalowym powlekanym aluminium do przewodów aluminiowych, wzmocniony stalą (ACSR/AZ)
ASTM B-498 Drut z rdzeniem stalowym ocynkowanym do przewodów aluminiowych, wzmocniony stalą (ACSR)


Przewody ACSR w standardzie kanadyjskim


Kryptonim Powierzchnia całkowita Skręt i średnica Przybliżona średnica całkowita Masa liniowa Znamionowa wytrzymałość na rozciąganie Maksymalna rezystancja DC przy 20 ℃ Ω/km Ocena skrócona
  Aluminium Stal Całkowity Aluminium Stal Aluminium Stal Całkowity.
  mm 2 mm 2 mm 2 mm mm mm kg/km kg/km kg/km daN   A
strzyżyk 8.34 1,39 9.73 6/1,33 1/1,33 3,99 22,9 10,8 33,7 308 3.43035 63
Gajówka 10.59 1.34 11,93 6/1,5 1/1,50 4,5 29 14 43 420 2.7139 67
Indyk 13.29 2.19 15.48 6/1,68 1/1,68 5.04 37 17 54 524 2.1586 78
Łabędź 21.16 3,55 24,71 6/2.12 1/2.12 6,36 58 27 85 832 1.3557 105
Swante 21.16 5.35 26,5 7/1,96 1/2.61 6,53 58 42 100 1053 1.3557 104
Jaskółka 26,69 4,45 31.14 6/2,38 1/2.38 7.14 73,3 34,6 107,9 1021 1,07124 126
Wróbel 33,61 5,61 39,22 6/2,67 1/2.67 8.01 92 44 136 1270 0,8535 139
Sparate 33,61 8.52 42,13 7/2,47 1/3.30 8.24 92 67 159 1611 0,8535 138
Rudzik 42,39 7,1 49,49 6/3.00 1/3,00 9 116 55 171 1585 0,6767 160
Kruk 53,48 8,9 62,38 6/3,37 1/3,37 10.11 147 69 216 1932 0,5364 183
Przepiórka 67,42 11.23 78,65 6/3,78 1/3,78 11.34 185 88 273 2362 0,4255 210
Gołąb 85.03 14.19 99,22 6/4,25 1/4.25 12,75 233 110 343 2941 0,3373 241
Pingwin 107,23 17.87 125,1 6/4,77 1/4.77 14.31 294 139 433 3706 0,2675 276
Jemiołuszka 135,16 7,48 142,64 18/3.09 1/3.09 15.45 373 58 431 3027 0,2133 319
Kuropatwa 135,16 22 157,16 26/2.57 7/2.00 16.28 374 172 546 5029 0,2143 323
Struś 152 24,71 176,71 26/2,73 7/2.12 17.28 421 193 614 5652 0,1906 346
Merlin 170,45 9.48 179,93 18/3.47 1/3,47 17.35 470 74 544 3823 0,1691 364
Dzwoniec 170,45 27,81 198,26 26/2,89 7/2.25 18.31 472 217 689 6271 0,1699 371
Wilga 170,45 39,81 210,26 30/2,69 7/2,69 18,83 473 311 784 7745 0,1704 372
Sikora 201.42 11. 16 212,58 18/3,77 1/3,77 18,85 555 87 642 4399 0,1431 403
Brant 201.42 26.13 227,55 24/3.27 7/2.18 19,61 558 204 762 6469 0,1438 405
Ibis 201.42 32,77 234,19 26/3.14 7/2,44 19.88 558 256 814 7211 0,1438 403
Skowronek 201.42 46,97 248,39 30/2,92 7/2.92 20,44 560 367 927 8869 0,1442 410
Pelikan 241,68 13.42 255,1 18/4.12 1/4.14 20,7 666 105 771 5216 0.1193 449
Migotanie 241,68 31.29 272,97 24/3,58 7/2,39 21.49 670 245 915 7666 0,1199 454
Jastrząb 241,68 39,42 281,1 26/3,44 7/2,67 21,79 670 308 978 8665 0,1199 455
Kura 241,68 56,39 298,07 30/3.20 7/3.20 22,4 671 441 1112 10534 0,1201 457
Rybołów 282 15,68 297,68 18/4.47 1/4.47 22.35 777 122 899 6088 0,1022 492
Papuga długoogonowa 282 36,58 318,58 24/3,87 7/2,58 23.22 781 286 1067 8822 0,1027 492
Gołąb 282 45,94 327,94 26/3.72 7/2,89 23,55 781 359 1140 10103 0,1027 499
Orzeł 282 65,81 347,81 30/3,46 7/3,46 24.21 783 515 1298 13392 0,103 500
Paw 306,58 39,74 346,32 24/4.03 7/2,69 24,2 849 311 1160 9588 0,0945 522
Puf 306,58 49,94 356,52 26/3,87 7/3.01 24,51 850 390 1240 10841 0,0945 523
Kaczka z drewna 306,58 71,55 378,13 30/3.16 7/3,61 25,25 851 560 1411 12884 0,0947 523
Cyraneczka 306,58 69,87 376,45 30/3,61 19/2.16 25.24 851 548 1399 13359 0,0947 527
Rajski ptak 322,26 17,9 340,16 18/4,78 1/4.78 23,88 889 139 1028 6956 0,08945 530
Wieża 322,26 41,81 364,07 24/4.14 7/2,76 24,84 893 326 1219 10083 0,08989 537
Grubodziób 322,26 52,45 374,71 26/3.97 7/3.09 25.15 893 409 1302 11180 0,08989 538
Scoter 322,26 75,22 394,48 30/3,70 7/3,70 25,88 895 589 1484 13544 0,09011 541
Czapla 322,26 73,55 395,81 30/3,70 19/2.22 25,9 894 576 1470 14055 0,09011 542
Szybki 322,26 8.96 331.22 36/3,38 1/3,38 23,62 888 70 958 6052 0,08945 542
Flaming 337,74 43,81 381,55 24/4.23 7/2,82 25,4 936 342 1278 10566 0,08577 552
Głuptak 337,74 55.03 392,77 26/4.07 7/3.16 25,76 936 429 1365 11733 0,08577 618
Szczudło 362,58 46,97 409,55 24/4,39 7/2.92 26,31 1005 367 1372 11335 0,07989 577
Szpak 362,58 59.03 421.61 26/4.21 7/3.28 26,68 1005 461 1466 12591 0,07989 578
Czerwone Skrzydło 362,58 82,58 445,16 30/3,92 19/2.35 27.43 1006 647 1653 15394 0,08009 581
Terno 402,84 27,87 430,71 45/3,38 7/2.25 27.03 1116 217 1333 9737 0,07191 610
Kondor 402,84 52.19 455.03 54/3.08 7/3.08 27,72 1116 408 1524 12445 0,07911 614
Kukułka 402,84 52.19 455.03 24/4,62 7/3.08 27,74 1116 408 1522 12394 0,07191 614
Kaczor 402,84 65,51 468,45 26/4,44 7/3,45 28.11 1116 518 1628 13992 0,07191 614
Łyska 402,84 11.16 414 36/3,77 1/3,77 26,41 1110 88 1198 7485 0,07156 614
Krzyżówka 402,84 91,87 484.71 30/4,14 19/2.48 28,96 1119 719 1838 17118 0.07208 618
Rumiany 456,06 31,54 487,6 45/3,59 7/2,40 28,73 1263 247 1510 10931 0,06351 656
Kanarek 456,06 59,1 515,16 54/3,28 7/3.28 29,52 1263 461 1724 14095 0,06351 660
Szyna 483,42 33,42 516,84 45/3,70 7/2,47 29,61 1339 262 1601 11585 0,05992 679
Catbird 483,42 13.42 496. 84 36/4,14 1/4.14 28,95 1333 105 1438 8766 0,05962 679
Kardynał 483,42 62,65 546. 07 54/3,38 7/3,38 30,42 1339 490 1829 14936 0,05992 681
Ortolan 523,68 36.19 559. 87 45/3,85 7/2,57 30,81 1451 283 1734 12310 0,05331 712
Tanager 523,68 14.51 538,19 36/4.30 1/4.30 30.12 1443 113 1556 9493 0,05504 710
Kulik 523,68 67,87 591,55 54/3,52 7/3,52 31,68 1451 530 1981 16180 0,05531 715
Modrosójka Błękitna 563,93 39,03 602,96 45/4,00 7/2,66 31.98 1563 385 1868 13263 0,05136 743
Zięba. 563,93 71,55 635,48 54/3,65 19/2.19 32,85 1570 580 2130 17441 0,05161 746
Potrzeszcz 604.26 41,55 645,81 48/4,14 7/2,76 33,12 1674 327 2001 14179 0,04793 772
Grackle 604.26 76,58 680,84 54/3,77 19/2.27 33,97 1682 600 2282 18678 0,04817 773
Bąk 644.51 44,52 689,03 45/4,27 7/2,85 34.17 1785 349 2134 15148 0,04494 802
Bażant 644.51 81,63 726,19 54/3,90 19/2.34 35,1 1795 638 2433 1940 0,04516 807
Skowronek 644.51 17.87 662,38 36/4,78 1/4.78 33,42 1777 140 1917 11585 0,04472 810
Zgłębnik 684.84 47,1 731,94 45/4,40 7/2.92 35,16 1898 368 2266 16070 0,0423 831
Jaskółka oknówka 684.84 88,71 771,55 54/4,02 19/2.41 36,17 1906 679 2585 20605 0,0425 835
Bobolink 725,1 50,32 775,42 45/4,53 7/3.02 36,24 2009 393 2402 17071 0,03994 859
Siewka 725,1 91,87 816,97 54/4,14 19/2.48 37,24 2019 719 2738 21824 0,04013 862
Kowalik 765,35 52,9 818,25 45/4,65 7/3.10 37,2 2120 414 2534 17789 0,03784 886
Papuga 765,35 96,84 862,19 54/4,25 19/2.55 38,25 2131 759 2890 23020 0,03802 890
Czajka 805.68 55,48 861.16 45/4,77 7/3.18 38,16 2232 435 2667 18702 0,03595 911
Sokół 805.68 102,1 907.81 54/4,36 19/2.62 39,26 2243 799 3042 24255 0,03613 917
Czukar 902,7 73,51 902.72 84/3,70 19/2.22 40,7 2511 575 3086 22685 0.03245 975
Niebieski ptak 1092 88,8 1092,28 84/4.07 19/2.44 44,76 3036 697 3733 26830 0,02681 1180
kiwi 1100 47,5 1099,2 72/4,41 7/2.94 44.07 3057 370 3427 22160 0,02684 1180
śmieciarz 1170.8 65.15 1170.8 76/4,43 19/2.09 45,9 3256 511 3767 25300 0,02478 1200
Pardwa 40,52 14.13 54,65 8/2,54 1/4.24 9.32 112 110 222 2360 0,7115 155
Petrel 51,61 30.06 81,67 12/2,34 7/2,34 11,71 143 235 378 4715 0,5613 187
minorka 56.13 32,77 88,9 12.02.44 7/2,44 12.22 156 256 412 5125 0,5161 197
Leghorn 68.19 39,81 108 12/2,69 7/2,69 13.46 189 311 500 6170 0,4248 221
Gwinea 80,58 46,97 127,55 12/2,92 7/2.92 14,63 223 367 590 7255 0,3595 244
Dotterel 89,48 52.19 141,67 12.03.08 7/3.08 15.42 248 409 657 7850 0,3237 260
Dorking 96,71 56,39 153,1 12/3.20 7/3.20 16.03 268 441 709 8480 0,2995 272
Brahma 102,97 91,87 194,84 16/2,86 19/2.48 18.14 285 722 1007 12880 0,2813 288
Alka 102,84 92,32 195.2 8/4.05 7/2.25 14,83 282,7 217,3 500 8740 0,2789 276
Cochin 107,1 62,45 169,55 12/3,37 7/3,37 16.84 297 488 765 9390 0,2705 287


Wzmocniony stalą aluminiową typu gołego 397,5 MCM Ibis 0
